Кабель телефонний ТПппЗПБбШп
Застосування
Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму.
Прокладка в ґрунтах всіх категорій (крім механізованої) не схильних до мерзлотних деформацій, в умовах підвищеної вологості.

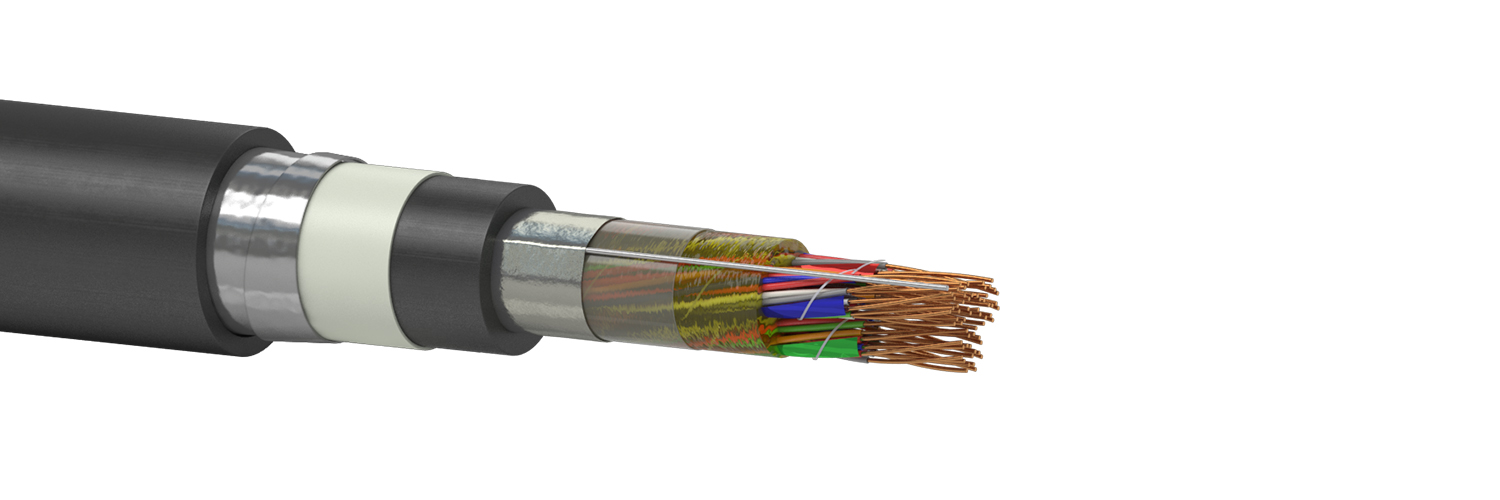

Типова конструкція
1. Струмопровідна жила - мідний м'який дріт Ø 0,40 або 0,50 мм.
2. Ізоляція жил - поліетилен (ПЕ), плівко-пориста.
Ізольовані жили, що різко відрізняються за кольором, скручені в пару.
3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення.
4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків (в кабелях з кількістю пар до 100 включно) або з головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.
5. Вільний простір між жилами в осерді заповнений гідрофобним заповнювачем.
6. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ, поліамідна або паперово-поліетиленова), накладена подовжньо або спірально. Поверх поясної ізоляції покладено шар гідрофобного заповнювача або водоблокуючої стрічки.
7. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.
8.Оболочка - ПЕ світлостабілізований.
9. Броня - плоскі сталеві оцинковані стрічки, накладені спірально з перекриттям. Подушка під броню - ПВХ стрічки.
10. Захисний шланг - ПЕ світлостабілізований.
Стандарти/ТУ
ТУ У 05758730.014-2000
МЕК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573
Варіанти виконання
Можливе виготовлення кабелю з поздовжнім накладенням сталевої гофрованої ламінованої броні без ПВХ стрічок під бронею.
Основні техніко-експлуатаційні характеристики
| Температурний діапазон експлуатації: від -50 °C до +50 °C | ||
| Температурний діапазон прокладки і монтажу: від -10 °C до +50 °C | ||
| Радіус вигину не менше 12 діаметрів кабелю. | ||
| Мінімальний термін служби - 25 років | ||
| Діаметр струмопровідних жил, мм, ном. | 0,40 | 0,50 |
| Електричний опір струмопровідної жили постійному струму, Ом/км, ном. | 139 | 90 |
| Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном. | 50±5 | 50±5 |
| Електричний опір ізоляції, МОм • км, не менше | 5000 | 5000 |
Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
| Кількість пар | 0,40 мм | 0,50 мм |
| 5 | ||
| 10 | 13,7 | |
| 20 | 15,8 | |
| 30 | 17,2 | |
| 50 | 21,7 | |
| 100 | 27,1 | |
| 200 | ||
| 300 | ||
| 400 | ||
| 500 | ||
| 600 |
Розрахункова маса кабелю, кг/км (довідкова)
| Кількість пар | 0,40 мм | 0,50 мм |
| 5 | ||
| 10 | 273 | |
| 20 | 361 | |
| 30 | 435 | |
| 50 | 729 | |
| 100 | 1109 | |
| 200 | ||
| 300 | ||
| 400 | ||
| 500 | ||
| 600 |
