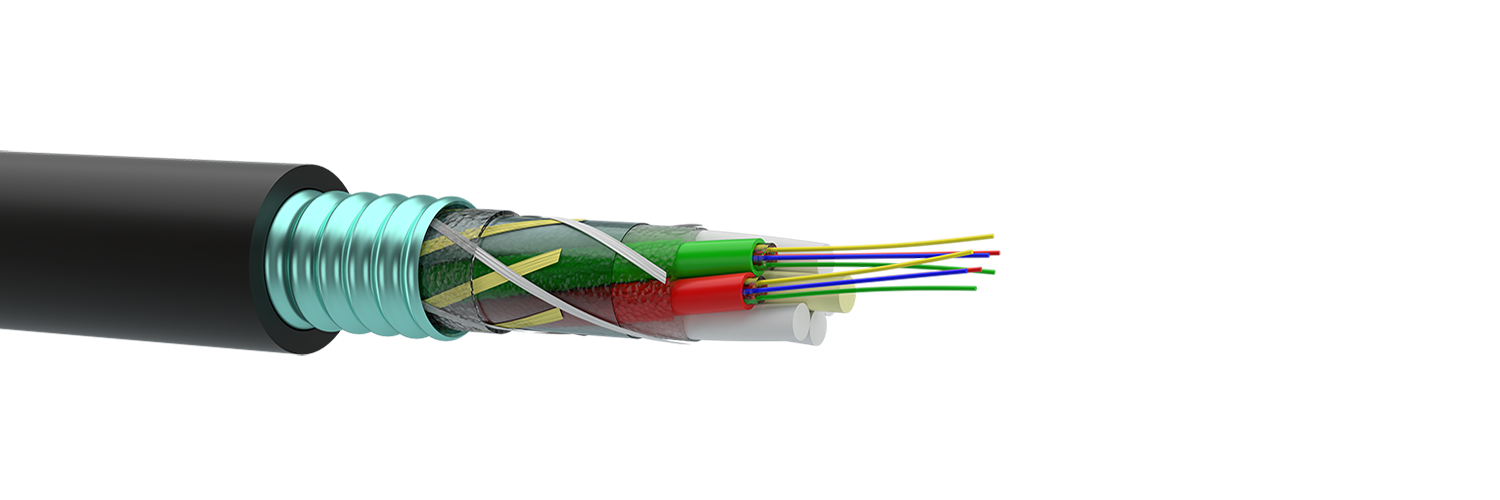

Броньований волоконно-оптичний кабель ОКЛБг
Застосування
Кабель призначений для прокладки ручним та механізованим способами в ґрунтах всіх категорій з низьким, середнім і високим рівнем корозійної агресивності, зокрема зараженими гризунами, крім схильних до мерзлотних деформацій, а так само через болота, озера, які не сплавні, і судноплавні ріки глибиною до 10 метрів. Також можлива прокладка в кабельній каналізації, трубах, блоках, колекторах і по мостах за наявності небезпеки пошкодження гризунами.

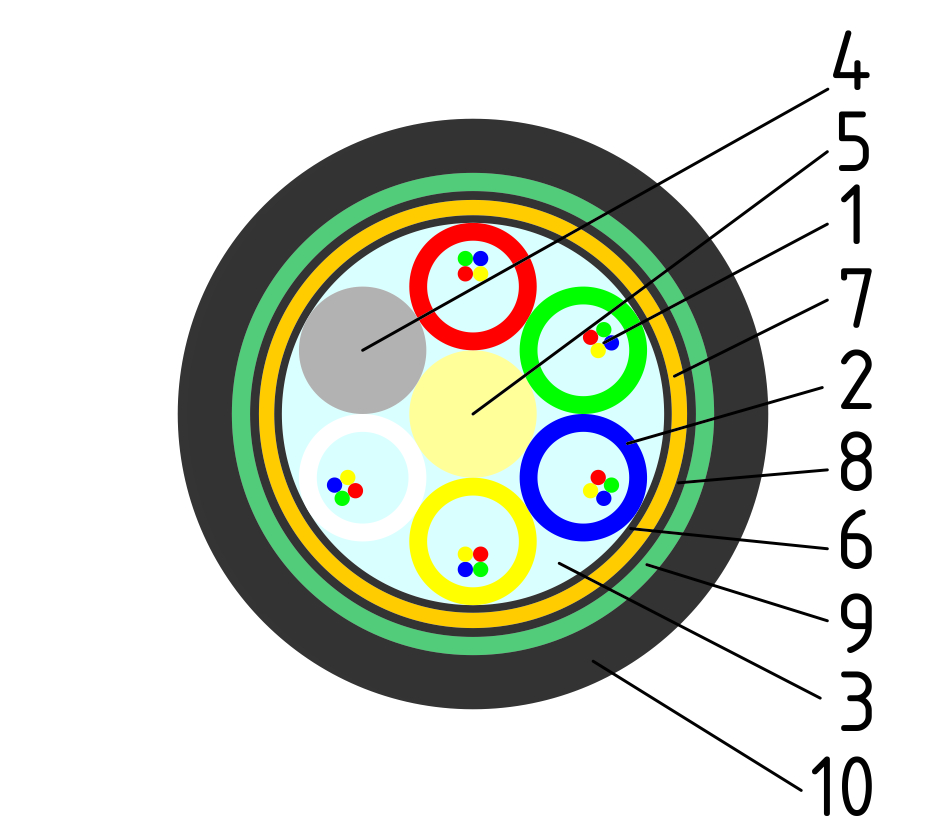

Типова конструкція
1. Оптичні волокна TU-T G.652 D.
2. Оптичний модуль.
3. Гідрофобний тиксотропний заповнювач.
4. Кордель (за наявності).
5. Центральний силовий елемент - склопластиковий пруток.
6. Скріплююча стрічка.
7. Проміжна оболонка (при необхідності).
8. Арамідні нитки (за наявності).
9. Броня із сталевої гофрованої стрічки.
10. Зовнішня оболонка - поліетилен середнього тиску.
Варіанти виконання
1. З багатомодовими оптичними волокнами за вимогами ITU-T G.651.1; IEC 60793-2-10.
2. З центральним силовим елементом - сталевий канат або дріт.
3. Із зовнішньою оболонкою з:
- полімеру, що не поширює горіння (Пнг-HF);
- полівінілхлоридного пластикату пониженої горючості (Внг-HF)
- полівінілхлоридного пластикату зі зниженим виділенням диму (Внг-LS).
Стандарти/ТУ
ТУ У 31.3-05758730-047:2007
IEC 60189-1 IEC 60304 IEC 60332-1-2 IEC 60332-3-22
IEC 60793-1-1 IEC60793-1-4 IEC 60793-2 IEC 60793-2-10
IEC 60793-2-50 IEC 60794-1-1 IEC 60793-1-2 IEC 60794-3
IEC 60794-3-10 IEC 60794-3-20 IEC 60794-3-30 IEC 60811-1-1
IEC 60825-3-1 IEC 61034-2
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: -1310nm/1550 nm | 0,36/0,22 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/18 |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 3000 |
| Допустиме розтягуюче зусилля, кН | 1,5; 2,7 или 3,5 |
| Діапазон температур експлуатації та монтажу | -40 °С - +60 °С |
Маркування
| Маркування по оболонці кабелю: марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| Маркування на основі стандарту DIN VDE 0888: A-DF(ZN)(SR)2Y | |
| A-DF(ZN)2Y(SR)2Y |
Номенклатура і масо-габаритні характеристики
| Кількість ОВ у кабелі, шт | Код продукції | Марка кабелю | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 4 | 8714081 | ОКЛБг-4-ДА(2,7)П-1х4E2D | 11,2±0,6 | 125 |
| 4 | 8714059 | ОКЛБг-4-ДА(2,7)2П-1х4E2D | 14,0±1,4 | 186 |
| 8 | 8714082 | ОКЛБг-4-ДА(2,7)П-2х4E2D | 11,4±0,6 | 131 |
| 8 | 8714058 | ОКЛБг-4-ДА(2,7)2П-2х4E2D | 14,0±1,4 | 187 |
| 12 | 13461135 | ОКЛБг-4-ДА(2,7)П-3х4E2D | 11,7±0,6 | 138 |
| 12 | 13831235 | ОКЛБг-4-ДА(2,7)2П-3х4E2D | 15,5±1,4 | 227 |
| 16 | 13461142 | ОКЛБг-4-ДА(2,7)П-4х4E2D | 11,2±0,6 | 127 |
| 16 | 13831243 | ОКЛБг-4-ДА(2,7)2П-4х4E2D | 15,5±1,4 | 228 |
| 24 | 8714053 | ОКЛБг-4-ДА(2,7)П-6х4E2D | 11,4±0,6 | 135 |
| 24 | 8714023 | ОКЛБг-4-ДА(2,7)2П-6х4E2D | 15,1±0,8 | 220 |
| 36 | 13461168 | ОКЛБг-4-ДА(2,7)П-6х6E2D | 11,4±0,6 | 132 |
| 36 | 13831268 | ОКЛБг-4-ДА(2,7)2П-6х6E2D | 15,5±1,4 | 230 |
| 48 | 8714030 | ОКЛБг-4-ДА(2,7)П-6х8E2D | 11,7±0,6 | 141 |
| 48 | 13831274 | ОКЛБг-4-ДА(2,7)2П-6х8E2D | 15,6±1,4 | 235 |
| 72 | 8714079 | ОКЛБг-4-ДА(2,7)П-6х12E2D | 11,8±0,6 | 147 |
| 72 | 13891578 | ОКЛБг-4-ДА(2,7)2П-6х12E2D | 15,4±0,8 | 230 |
| 96 | 13891581 | ОКЛБг-4-ДА(2,7)2П-8х12E2D | 17,5±0,8 | 287 |
