Кабель телефонний ТППеп

Кабель телефонный ТППэп

Застосування

Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму.
Прокладка в телефонній каналізації, в колекторах, шахтах, по стінах будівель і підвіска на повітряних лініях зв'язку.

Типова конструкція

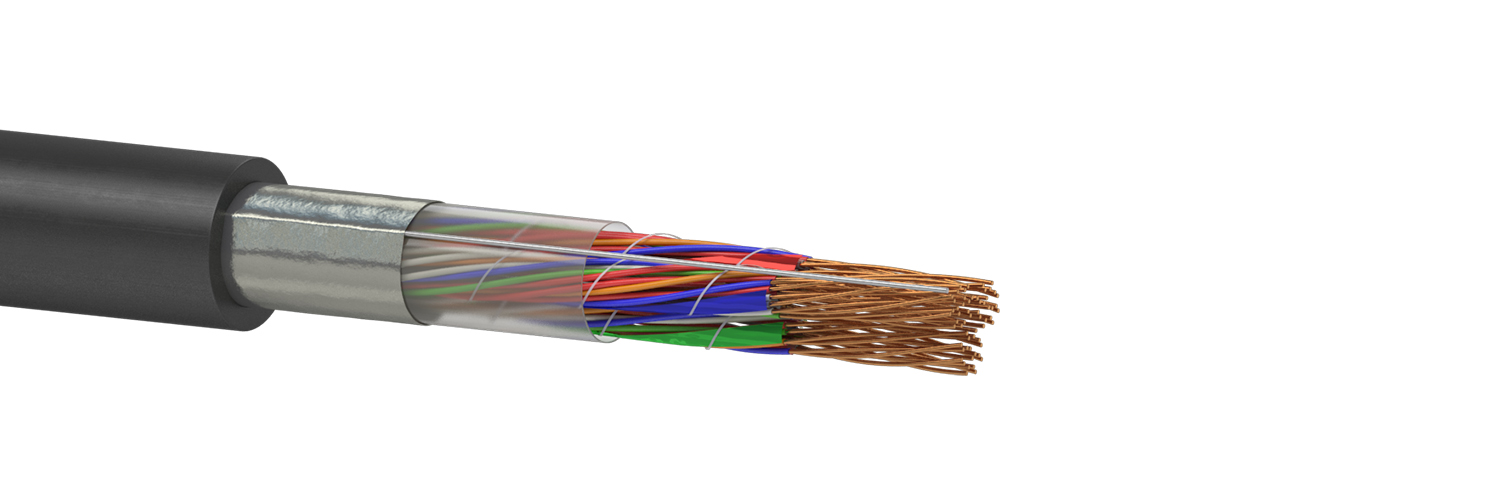

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,32; 0,40; 0,50; 0,64; 0,70 або 0,90 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна.
Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення.

4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків (в кабелях з кількістю пар до 100 включно) або з головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕТ-Е або ПЕ), накладена подовжньо або спірально.

6. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.

7. Оболонка - ПЕ світлостабілізований.

Стандарти/ТУ

ТУ У 05758730.014-2000
МЕК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю/td>
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном.	0,32	0,40	0,50	0,64	0,70	0,90
Електричний опір струмопровідної жили постійному струму, Ом/км, ном.	216	139	90	55	45	27,4
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном.	45	45	45	45	45	45
Електричний опір ізоляції, МОм • км, не менше	6500	6500	6500	6500	6500	6500

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість пар	0,32 мм	0,40 мм	0,50 мм	0,64 мм	0,70 мм	0,90 мм
5	6,5	7,1	7,9	9,0	9,7	11,4
10	7,7	8,4	9,6	11,5	12,5	15,5
20	9,5	10,6	12,3	15,4	16,8	21,2
30	11,2	12,4	15,1	17,6	20,2	24,4
50	14,2	15,6	18,5	22,8	24,9	31,3
100	17,6	21,3	26,1	30,7	33,7	42,3
200	24,4	28,6	34,0	41,4	45,7	57,4
300	29,5	33,4	41,0	49,9
400	32,9	38,5	46,1	56,2
500	35,9	42,1	51,6	62,1
600	39,7	45,3	55,6	67,2
700	42,3	49,3	59,7
800	44,6	52,1	63,2
900	46,8	54,7	66,4
1000	49,9	57,1	69,5
1200	53,8	62,1	75,3
1400	57,4
1600	61,6	70,2
1800	64,7	73,9
2000	67,7
2400	76,2

Розрахункова маса кабелю, кг/км (довідкова)

Кількість пар	0,32 мм	0,40 мм	0,50 мм	0,64 мм	0,70 мм	0,90 мм
5	43	50	63	84	95	139
10	58	72	96	147	168	257
20	90	117	161	261	306	487
30	128	168	246	353	449	672
50	214	284	387	597	714	1130
100	353	514	762	1124	1335	2118
200	653	939	1358	2085	2496	3980
300	950	1315	1986	3058
400	1199	1735	2544	3937
500	1453	2101	3175	4849
600	1755	2459	3725	5711
700	2002	2889	4310
800	2243	3244	4853
900	2485	3600	5397
1000	2797	3950	5934
1200	3277	4686	7005
1400	3750	5220
1600	4310	6125
1800	4781	6812
2000	5255
2400	6204
