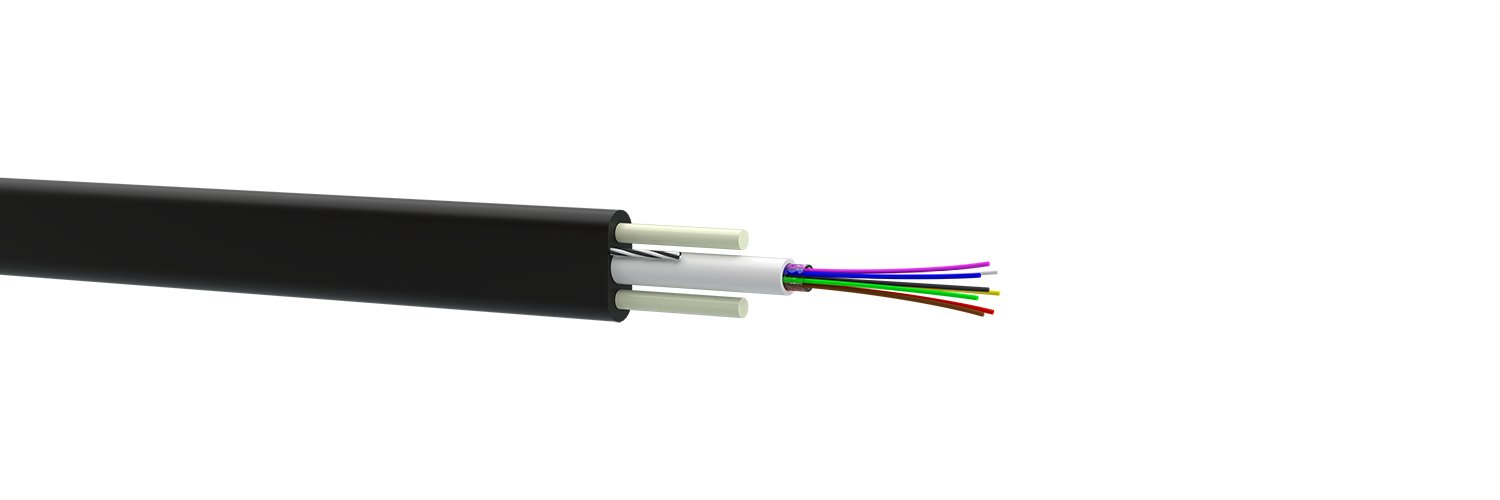

Кабель абонентського доступу ОКАДт-Д
Застосування
Кабель призначений для підвісу на опорах ліній зв'язку, міського електро-транспорту, стовпах міського освітлення, між будівлями і спорудами, і також для зовнішньої прокладки; для підвісу на повітряних лініях електропередач з напругою до 10 кВ в умовах впливу навантажень від вітру, ожеледі, температури і їх комбінацій.

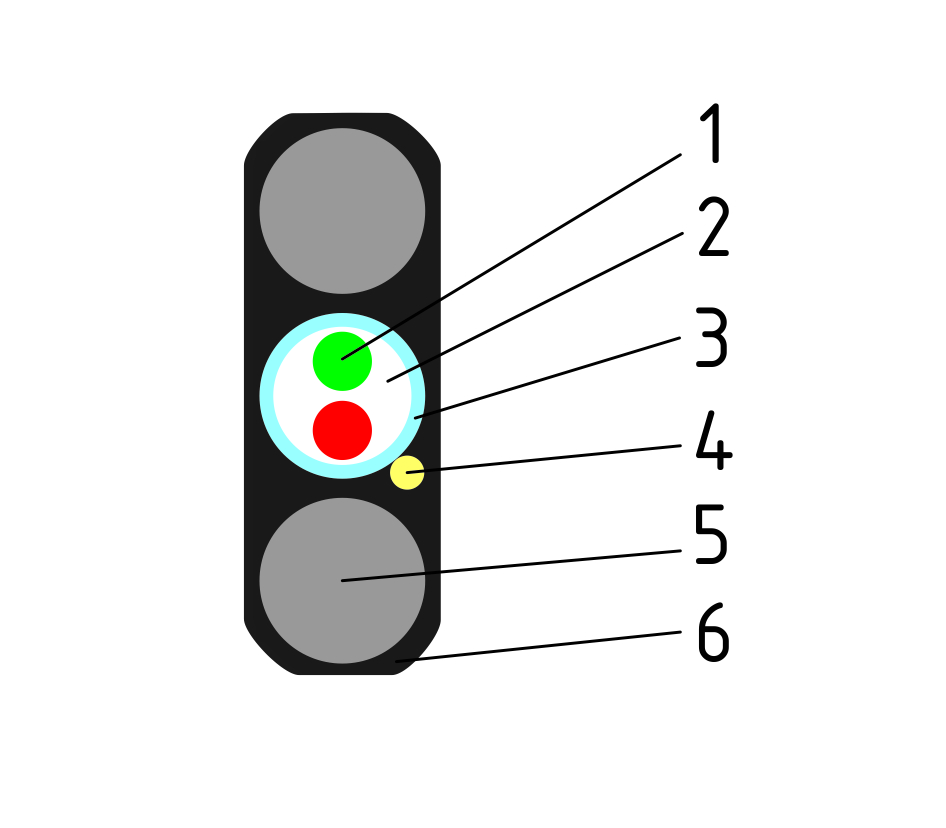

Типова конструкція
1. Оптичне волокно ITU-T G.652 D.
2. Тиксотропний гідрофобний заповнювач.
3. Центральна трубка.
4. Шнур ріжучий (за наявності).
5. Силовий елемент - два склопластикових прутка, розташовані поздовж.
6. Зовнішня оболонка - поліетилен середнього тиску.
Варіанти виконання:
1. З багатомодовим волокном по ITU-T G.651.1; IEC 60793-2-10.
3. З оболонкою із:
- полімеру, що не поширює горіння (Пнг-HF);
- полівінілхлоридного пластикату пониженої горючості (Внг-HF);
- полівінілхлоридного пластикату зі зниженим виділенням диму (Внг-LS).
Стандарти
ТУ У1 27.3-05758730-083:2013
IEC 60332-1-2 IEC 60793-1-1 IEC 60793-1-1 IEC 60793-1-20
IEC 60793-1-21 IEC60793-1-22 IEC 60793-1-40 IEC 60793-1-43 IEC 60793-1-44 IEC 60793-1-41 IEC 60793-1-42 IEC 60793-2
IEC 60793-1-45 IEC 60794-1-1 IEC 60794-1-2 I IEC 60794-3
IEC 60794-3-10 IEC 60794-3
Основні техніко-експлуатаційні характеристики
| Максимальний індивідуальний коефіцієнт загасання, дБ/км: - 1310nm/1550 nm | 0,36/0,22 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/18 |
| Тип ОВ | ITU-T G.652 D |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 1000 |
| Допустиме розтягуюче зусилля, кН | 1,0; 1,5 и 2,7 |
| Діапазон температур експлуатації та монтажу | -40 °С - +60 °С |
Маркування
| Марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки | |
| На основі стандарту DIN VDE 0888: A/J-DF(2ZN)2Y |
Номенклатура і масо-габаритні характеристики:
| Кількість ОВ у кабелі, шт. | Код продукції | Марка кабелю | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 2 | 89644302 | ОКАДт-Д(1,0)П-2Е1 | 5,9х3,1(±0,5) | 20 |
| 2 | 89644202 | ОКАДт-Д(1,5)П-2Е1 | 6,7х3,1(±0,5) | 25 |
| 2 | 89644402 | ОКАДт-Д(2,7)П-2Е1 | 7,3х3,2(±0,5) | 29 |
| 4 | 89644304 | ОКАДт-Д(1,0)П-4Е1 | 5,9х3,1(±0,5) | 20 |
| 4 | 89644204 | ОКАДт-Д(1,5)П-4Е1 | 6,7х3,1(±0,5) | 25 |
| 4 | 89644404 | ОКАДт-Д(2,7)П-4Е1 | 7,3х3,2(±0,5) | 29 |
| 8 | 89644308 | ОКАДт-Д(1,0)П-8Е1 | 6,4х3,6(±0,5) | 24 |
| 8 | 89644208 | ОКАДт-Д(1,5)П-8Е1 | 7,2х3,6(±0,5) | 30 |
| 8 | 89644408 | ОКАДт-Д(2,7)П-8Е1 | 7,8х3,6(±0,5) | 33 |
| 12 | 89644312 | ОКАДт-Д(1,0)П-12Е1 | 6,4х3,6(±0,5) | 24 |
| 12 | 89644212 | ОКАДт-Д(1,5)П-12Е1 | 7,2х3,6(±0,5) | 30 |
| 12 | 89644412 | ОКАДт-Д(2,7)П-12Е1 | 7,8х3,6(±0,5) | 33 |
| 16 | 89644215 | ОКАДт-Д(1,5)П-2х8Е1 | 8,3х4,7(±0,5) | 41 |
| 16 | 89648116 | ОКАДт-Д(2,7)П-16Е1 | 8,9х4,7(±0,5) | 46 |
| 24 | 89644224 | ОКАДт-Д(1,5)П-2х12Е1 | 8,3х4,7(±0,5) | 41 |
| 24 | 89648124 | ОКАДт-Д(2,7)П-24Е1 | 8,9х4,7(±0,5) | 46 |
