Кабель абонентський високочастотний КВАЕПт

Кабель абонентский высокочастотный КВАЭПт

Застосування

Для мереж абонентського доступу з використанням технологій цифрового ущільнення абонентських ліній xDSL, при номінальній напрузі до 50 В змінного струму частотою 50 Гц або до 72 В постійного струму.
Підвіска на опорах повітряних ліній.

Типова конструкція

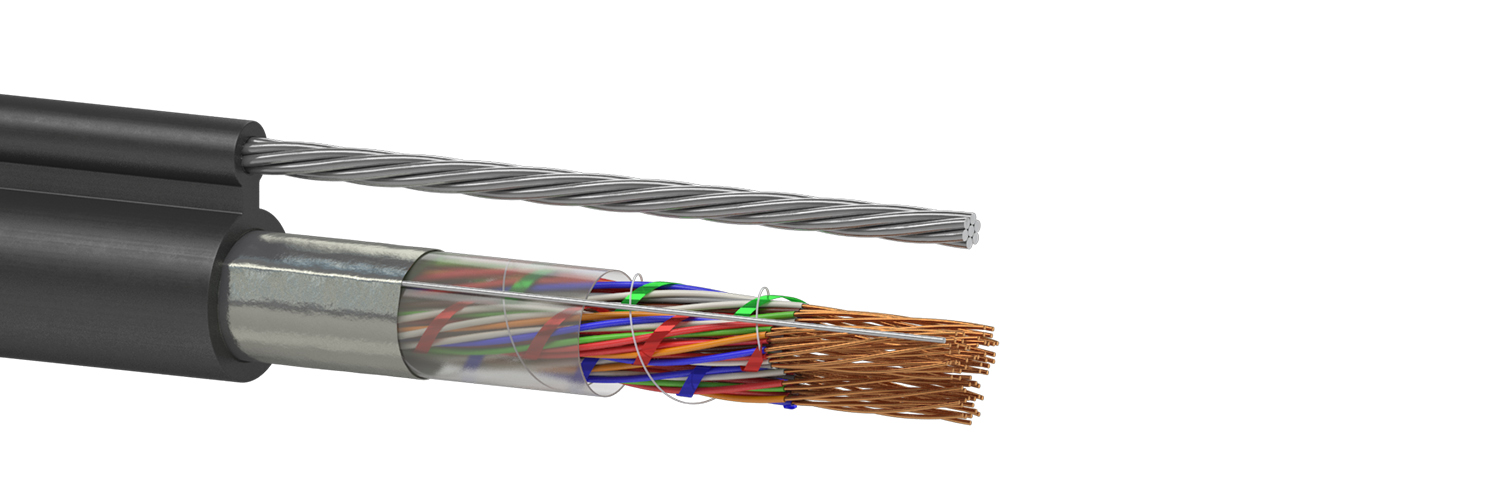

Структура кабелю

1. Струмопровідна жила – мідний м'який дріт Ø 0,40 або 0,50 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару односпрямованою або різноспрямованою скруткою.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з 5-ти або 10-парних елементарних пучків або 50-парних головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПЕТ-Е, ПЕ або поліамідна), накладена подовжньо або спірально.

6. Екран - алюмополімерна стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 мм.

7. Оболонка - ПЕ світлостабілізований.
Оболонка накладена одночасно на трос і сердечник.

8. Трос - звитий із сталевих дротів. Ø троса 3,1 або 3,7 мм.

Стандарти/ТУ

ТУ У 31.3 - 05758730-030:2003

Варіанти виконання

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C
Радіус вигину не менше 10 діаметрів кабелю.
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,40 0,50
Електричний опір струмопровідної жили постійному струму, Ом / км, не більше 150 100
Омічна асиметрія жил в парі,%, не більше 5 5
Робоча ємність при частоті від 0,01 до 2,0 кГц, нФ / км, не більше 55 55
Електричний опір ізоляції, не менше, МОм•км 5000 5000
Перехідне загасання на ближньому кінці кабелю (NEXT), на довжині100 м, при частоті 1024 кГц, не менше, дБ 52 52
Захищеність на дальньому кінці кабелю (ELFEXT), на довжині 100 м, при частоті 1024 кГц, не менше, дБ 50 50
Зворотні втрати (RL), на довжині 100 м, при частоті 1024 кГц, дБ, не менше 20 20

Зовнішній діаметр кабелю, мм

  0,40 мм       0,50 мм
Кількість пар d D H m, кг d D H m, кг
1 5,9 6,5 10,4 41 5,9 6,9 10,8 43
2 5,9 7,3 11,2 47 5,9 8,4 14,3 63
3 5,9 7,8 11,7 53 5,9 8,7 14,7 67
4 5,9 8,2 12,1 58 5,9 8,9 17,8 69
5 8,1 8,4 16,5 115 8,1 9,3 17,4 129
10 8,1 9,6 17,7 135 8,1 10,8 19,0 158
20 8,1 11,5 19,7 177 8,1 13,6 21,8 205
25 8,1 12,2 20,1 181 8,1 14,1 22,3 247
30 8,1 12,8 20,9 212 8,1 14,9 23,0 274
50 8,1 15,0 23,0 284 8,1 17,7 25,8 385
100 8,1 19,6 28,0 477 8,1 23,4 32,1 674

d - діаметр ізольованого троса
D - діаметр кабелю
H - висота кабелю
