Кабель телефонний ТППепБбШп (пара)

Кабель телефонный ТППэпБбШп

Застосування

Кабель призначений для експлуатації в місцевих первинних мережах зв'язку та комунікаційних лініях з номінальною напругою дистанційного живлення до 145 В змінного струму частотою 50 Гц або напругою до 200 В постійного струму. Прокладка в ґрунтах всіх категорій (крім механізованої - в скельних ґрунтах) не схильних до мерзлотних деформацій.

Типова конструкція

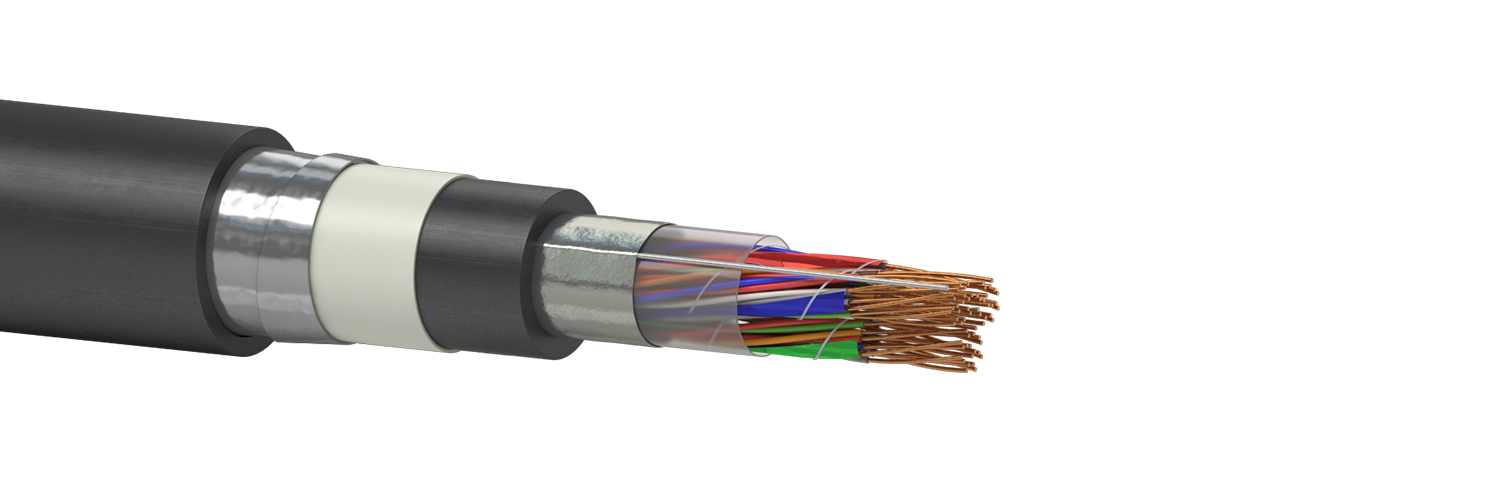

Структура кабелю

1. Струмопровідна жила - мідний м'який дріт Ø 0,32; 0,40; 0,50; 0,64 або 0,70 мм.

2. Ізоляція жил - поліетилен (ПЕ), суцільна. Ізольовані жили, що різко відрізняються за кольором, скручені в пару.

3. Елементарний пучок - формується з 5-ти або 10-ти пар. Всі пари в елементарному пучку мають індивідуальне забарвлення. Скріплююча обмотка пучка - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

4. Сердечник кабелю складається з елементарних 5-ти або 10-ти парних пучків (в кабелях з кількістю пар до 100 включно) або з головних пучків (в кабелях з кількістю пар більше 100). Скріплююча обмотка пучків і сердечника - синтетична нитка або стрічка індивідуального кольору для кожного пучка.

5. Поясна ізоляція - синтетична стрічка (ПВХ, ПЕТ-Е або ПЕ), накладена подовжньо або спірально.

6. Екран - алюмополіетиленова стрічка, накладена подовжньо або спірально. Під екраном поздовжньо прокладений мідний луджений дріт Ø 0,4 або 0,5 мм.

7. Оболонка - ПЕ світлостабілізований.

8. Броня - плоскі сталеві оцинковані стрічки, накладені спірально з перекриттям. Подушка під броню - ПВХ стрічки.

9. Захисний шланг - ПЕ світлостабілізований.

Стандарти/ТУ

ТУ У 05758730.014-2000
МЕК 60708-1
МЕК 60189-1
ГОСТ Р 51311-99
BS 3573

Варіанти виконання

Можливе виготовлення кабелю з поздовжнім накладенням сталевої гофрованої ламінованої броні без ПВХ стрічок під бронею.

Основні техніко-експлуатаційні характеристики

Температурний діапазон експлуатації: від -50 °C до +60 °C
Температурний діапазон прокладки і монтажу: від -15 °C до +60 °C
Радіус вигину не менше 12 діаметрів кабелю
Мінімальний термін служби - 20 років
Діаметр струмопровідних жил, мм, ном. 0,32 0,40 0,50 0,64 0,70
Електричний опір струмопровідної жили постійному струму, Ом/км, ном. 216 139 90 55 45
Робоча ємність при частоті від 0,8 до 1,0 кГц, нФ/км, ном. 45±5 45±5 45±5 45±5 45±5
Електричний опір ізоляції, МОм • км, не менше 6500 6500 6500 6500 6500

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)

Кількість пар 0,32 мм 0,40 мм 0,50 мм 0,64 мм 0,70 мм
5 - - 13,6 15,6
10 12,4 14,1 15,3 17,1
20 15,1 16,2 17,9 22,8
30 16,8 18,0 23,0 25,0
50 21,7 23,3 26,4 32,7
100 25,4 29,8 36,6 41,2
150 31,6 36,7 41,4 48,7
200 33,5 37,7 44,5 52,7
300 38,6 42,5 52,3 61,8
400 42,0 48,4 57,4 66,7
500 45,1 52,0 63,5 72,6
600 49,6 56,2 66,1 - -

Розрахункова маса кабелю, кг/км (довідкова)

Кількість пар 0,32 мм 0,40 мм 0,50 мм 0,64 мм 0,70 мм
5 - - 261 326 328
10 221 279 327 414 608
20 319 366 444 763 813
30 389 452 739 916 1073
50 685 795 975 1392 1549
100 928 1198 1693 2169 2309
150 1146 1538 1972 2752 3154
200 1455 1877 2519 3541 3822
300 1905 2438 3395 4832 5256
400 2269 3024 4141 5828 6542
500 2607 3498 4836 6928 7740
600 3082 4054 5598 - -
