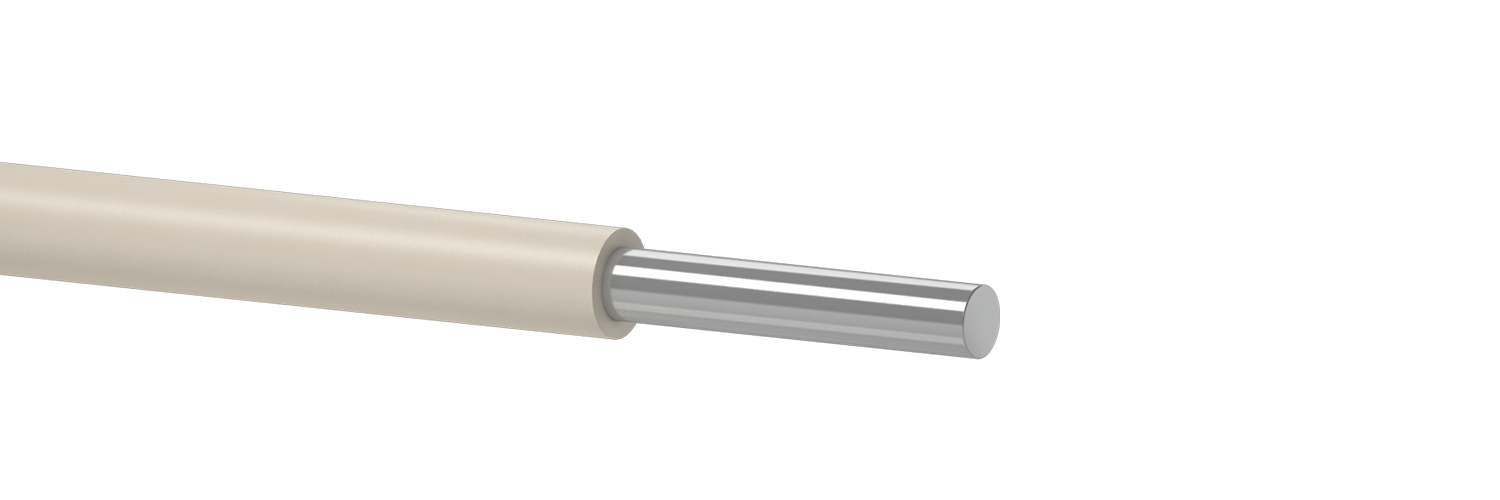

Провод алюминиевый для электрических установок АПВ

Провод алюминиевый для электрических установок АПВ

Применение

Провод предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Прокладывается в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей.

Типовая конструкция

Структура кабеля

1. Токопроводящая жила - алюминиевая однопроволочная или многопроволочная, 1 или 2 класс гибкости согласно ДСТУ EN 60228 (IEC 60228);
2. Изоляция жилы - поливинилхлоридный пластикат
(Цвет изоляции: белый, натуральный или серый - Б, желтый или оранжевый - Ж, красный или розовый - К, синий или голубой - С, зеленый - З, коричневый - Кч, черный или фиолетовый - Ч, зелено-желтый - З-Ж).

Варианты исполнения

Соответствие требованиям

ТУ У 31.3-05758730-025-2002;
IEC 60227-3.

Основные технико-эксплуатационные характеристики

ОСНОВНЫЕ ТЕХНИКО-ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ
Температура эксплуатации от -50°С до +70°С
Температура прокладки и монтажа от -15°С до +70°С
Длительно допустимая температура нагрева жил +70°С
Минимальный радиус изгиба при монтаже 10 диаметров проводов

Номенклатура и массо-габаритные характеристики

Номинальное сечение жил, мм2 Расчетный наружный диаметр провода, мм (справочные) Расчетная масса 1 км провода, кг (справочная)
2,5 3,4 15,4
4,0 3,9 21,0
6,0 4,4 28,1
10,0 5,6 46,3
16,0 6,5 66,1
25,0 8,8 114,8
35,0 10,0 146,9
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
