Провід ізольований для повітряних ліній електропередач АВКАПс
Застосування
Провід призначений для передачі і поширення електроенергії в силових і освітлювальних мережах на номінальну напругу до 380 В змінного струму частотою 50 Гц. Прокладка зовнішня для введення в житлові будинки і господарські споруди I і II району де можлива ожеледь.
Типова конструкція

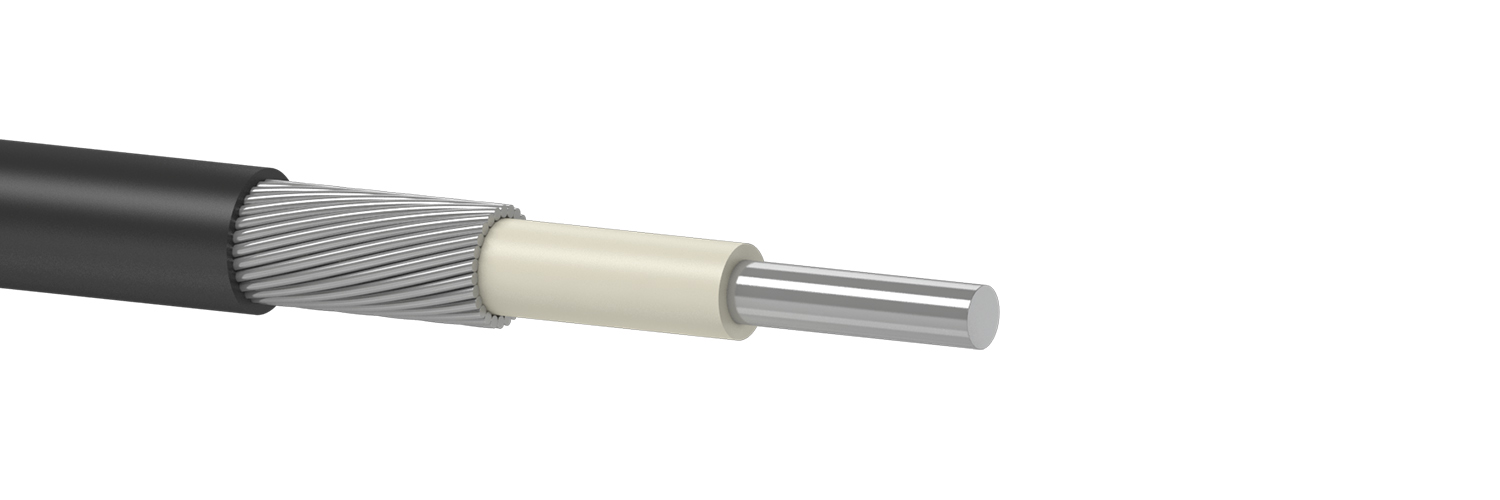

Структура кабелю
1. Струмопровідна жила - алюмінієва однодротяна перетином 16 мм2;
2. Ізоляція внутрішньої жили - полівінілхлоридний пластикат;
3. Концентрична зовнішня жила - алюмінієві дроти;
4. Оболонка - світлостабілізований зшитий поліетилен.
Варіанти виконання
1. АВКАПс з багатодротовою струмопровідною жилою;
2. АВКАПст - провід з несучим елементом (трос).
Відповідність вимогам
ТУ У 31.3-05758730-048:2007
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -50°С до +50°С |
| Мінімальний радіус вигину (при монтажі і встановленого на опорах проводу) | 10 діаметрів проводу |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір проводу | Розрахунковий зовнішній діаметр проводу, мм (довідковий) | Маса проводу, кг/км (довідкова) |
| АВКАПс 16/16 | 11,5 | 158 |
| АВКАПст 16/16 | 16,8 х 11,7 | 187 |
