Провід для електричних щіток ПЩ, ПЩМЛ

Провод для электрических щеток ПЩ, ПЩМЛ

Застосування

Провід призначений для щіток електричних машин.

Типова конструкція

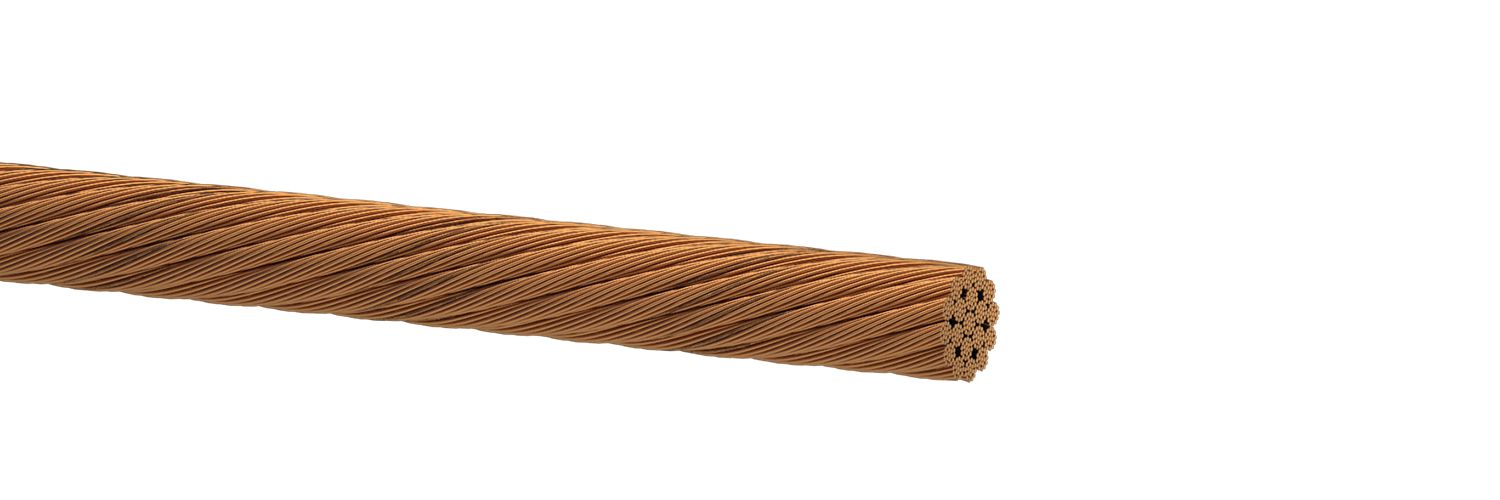

Структура кабелю

Провід складається зі скручених мідних дротів, перетином від 16мм 2. Напрямок скрутки окремих стренг / пучків і напрямок скрутки дроту - взаємо протилежні.

Варіанти виконання

ПЩМЛ - провід мідний луджений.

Відповідність вимогам

ТУ 16-705.467-87

Основні техніко-експлуатаційні характеристики

Діапазон температур експлуатації від -60°С до +230°С
Кліматичне виконання проводів В, категорії розміщення 3 за ГОСТ 15150



Мінімальне напрацювання проводів повинна бути 10000 год при нормальних кліматичних умовах, або при підвищених температурах: 5000 годин при температурі до 100 0С
  1000 годин при температурі до 135 0С
  300 годин при температурі до 150 0С
  200 годин при температурі до 200 0С
  30 годин при температурі до 230 0С для проводів перетином понад 1,5 мм2
Гарантійний термін зберігання 5 років з моменту виготовлення. Гарантійний термін зберігання входить в мінімальний термін використання проводів.
Мінімальний термін використання не менше ніж 15 років

Номенклатура та ваго-габаритні характеристики

Номінальний перетин дроту, мм2 ННомінальний діаметр дроту, мм Кількість дротів Розрахунковий діаметр, мм Маса 1 км проводу, кг Максимальне струмове навантаження, А
0,7 0,071 6х30 1,5 6,59 11,0
0,75 0,071 (1+6)х28 1,5 7,14 12,0
1,0 0,071 4х2х30 1,8 8,79 15,0
1,25 0,071 5х2х30 2,0 10,85 17,5
1,5 0,071 (1+6)х2х28 2,2 14,18 19,0
1,6 0,071 (1+6)х2х30 2,2 15,36 20,0
2,0 0,071 6х3х30 2,4 19,57 24,0
2,5 0,071 (1+6)х3х30 2,7 22,80 26,0
3,2 0,071 (1+6)х4х30 3,0 30,40 32,0
4,0 0,13 (1+6)х43 3,1 38,00 38,0
6,0 0,13 (3+9)х38 3,9 57,52 50,0
8,0 0,13 (1+6+12)х33 4,4 77,50 60,0
10,0 0,13 (1+6+12)х39 4,7 93,46 75,0
12,5 0,13 (3+9)х2х39 5,7 115,80 85,0
16,0 0,13 (3+9)х3х36 6,4 160,20 100,0
