Провод изолированный для воздушных линий электропередач САПт

Провод изолированный для воздушных линий электропередач САПт

Применение

Провод предназначен для передачи и распределения электроэнергии в воздушных линиях электропередачи, наружной прокладки магистральных линий и ответвлений к вводам в жилые дома и хозяйственные постройки, в районах с умеренным климатом.
На номинальное напряжение 0,6/1 кВ частотой 50 Гц.

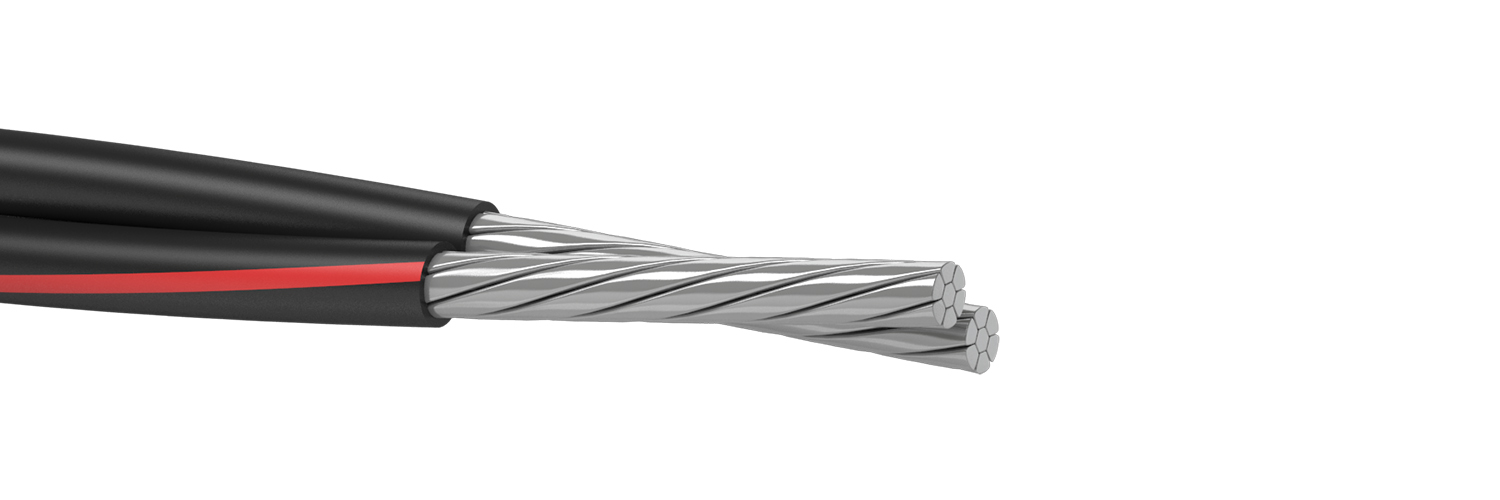

Типовая конструкция

Структура кабеля

1. Токопроводящая жила - алюминиевая, круглая, однопроволочная или многопроволочная;
2. Изоляция - светостабилизированный термопластичный полиэтилен.

Варианты исполнения

Соответствие требованиям

ТУ У 20006134.006-2001

Основные технико-эксплуатационные характеристики

Температура эксплуатации от -50°С до +50°С
Минимальная температура прокладки провода -20°С
Длительно допустимая температура нагрева жил +70°С
Минимальный радиус изгиба (при монтаже и установленного на опорах провода) 10 диаметров провода

Номенклатура и массо-габаритные характеристики

Количество и сечение основных жил Расчетные наружные размеры кабеля, мм (справочные) Масса провода, кг/км (справочная)
2*10 12,5 94
2*16 14,5 130,5
2*25 17,8 200,5
4*10 15,1 188
4*16 17,5 261
4*25 21,5 401,5
4*35 24 534,5
4*50 26,5 679
4*70 32,6 1063
4*95 35,7 1314
4*120 39,5 1601
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ B. Справочная информация по допустимым токовым нагрузкам самонесущих проводов СИП - Скачать
