Провід самонесучий ізольований захищений СІП-3
Застосування
Провід призначений для магістральних повітряних ліній електропередачі на номінальну напругу 20 кВ (для мереж на напругу 10, 15 і 20 кВ) і 35 кВ (для мереж на напругу 35 кВ) номінальною частотою 50 Гц.
Типова конструкція

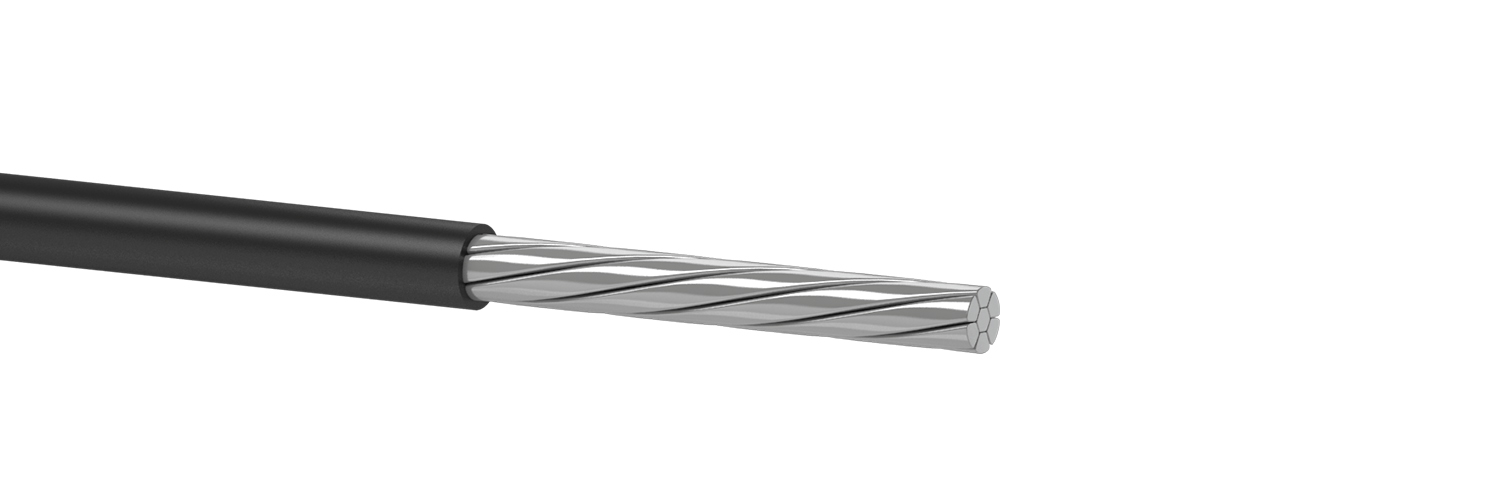

Структура кабелю
1. Струмопровідна жила - багатодротяна, ущільнена, з алюмінієвого сплаву;
2. Ізоляція - світлостабілізований зшитий поліетилен.
Варіанти виконання
СІПг - провід з використанням водоблокуючих матеріалів;
СІПн - провід з використанням матеріалів, що не підтримують горіння;
СІПгн - провід з використанням водоблокуючих матеріалів і матеріалів, що не підтримують горіння.
Відповідність вимогам
ТУ У 31.3-05758730-048:2007
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -60°С до +50°С |
| Мінімальна температура прокладки проводу | -20°С |
| Тривало допустима температура нагріву жил | +90°С |
| Мінімальний радіус вигину (при монтажі і встановленого на опорах проводу) | 10 діаметрів проводу |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір проводу | Розрахунковий зовнішній діаметр проводу, мм (довідковий) | Маса проводу, кг/км (довідкова) |
| СІП-3 1х35,0 - 20 | 12 | 165 |
| СІП-3 1х50,0 - 20 | 13 | 215 |
| СІП-3 1х70,0 - 20 | 15 | 282 |
| СІП-3 1х95,0 - 20 | 16 | 364 |
| СІП-3 1х120,0 - 20 | 18 | 445 |
| СІП-3 1х150,0 - 20 | 19 | 540 |
| СІП-3 1х185,0 - 20 | 21 | 722 |
| СІП-3 1х240,0 - 20 | 24 | 950 |
| СІП-3 1х35,0 - 35 | 14 | 209 |
| СІП-3 1х50,0 - 35 | 16 | 263 |
| СІП-3 1х70,0 - 35 | 17 | 334 |
| СІП-3 1х95,0 - 35 | 19 | 421 |
| СІП-3 1х120,0 - 35 | 20 | 518 |
| СІП-3 1х150,0 - 35 | 22 | 618 |
| СІП-3 1х185,0 - 35 | 24 | 808 |
| СІП-3 1х240,0 - 35 | 26 | 1045 |
Приложения
ПРИЛОЖЕНИЕ B. Справочная информация по допустимым токовым нагрузкам самонесущих проводов СИП - Скачать
