Кабель гнучкий магістральний НГШМ

Кабель гибкий магистральный НГШМ

Застосування

Кабель призначений для прокладки магістральних ліній при виробництві вибухових робіт в шахтах, в тому числі небезпечних по газу і пилу. Кабель забезпечує можливість прокладки по горизонтальним, похилим і вертикальним виробкам, розрахований на експлуатацію при напрузі 3000 В постійного струму або 1200 В змінного струму частотою 50 Гц.
Кабель з перетином струмопровідної жили 1,5 мм2 застосовується для подачі імпульсу струму до електродетонаторів, з'єднаним за послідовною схемою, перетином 10 мм2-для подачі імпульсу струму до електродетонаторів, з'єднаним за послідовною, паралельною або змішаною схемою з'єднання, в тому числі з великих відстаней.

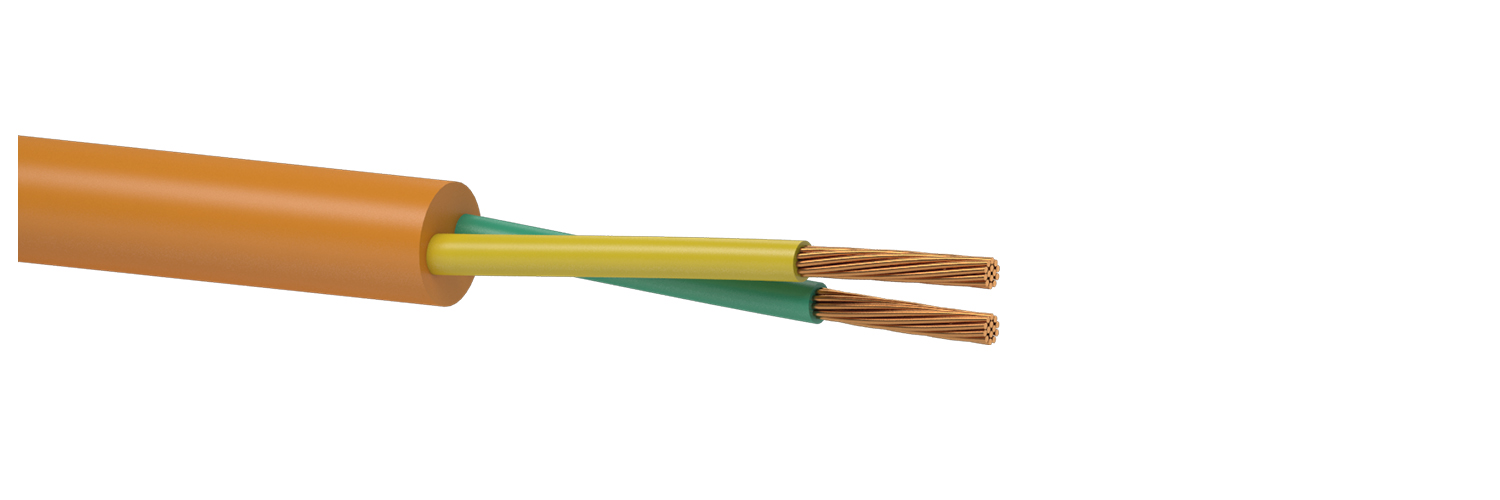

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідна багатодротяна;
2. Ізоляція - самозагасаючий поліетилен;
(Ізольовані жили кабелю НГШМ 2х1, 5 скручені в пару; ізольовані жили кабелю НГШМ 2х10 укладені паралельно);
3. Оболонка - полівінілхлоридний пластикат.

Варіанти виконання

Відповідність вимогам

Заводська нормативна технічна специфікація

Основні техніко-експлуатаційні характеристики

Температура експлуатації, °С від -40 до +50
Температура прокладки і монтажу, °С від -10 до +50
Електричний опір ізоляції між жилами, МОм, не менше 1500
Мінімальний радіус вигину 10 діаметрів кабелю

Номенклатура та ваго-габаритні характеристики

Перетин струмопровідної жили, мм2 1,5 10
Максимальний зовнішній діаметр кабелю, мм 12 12 х 18
Розрахункова маса 1 км кабелю (довідкова), кг 126 313
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
