Проводи самонесучі ізольовані СІП-1, СІП-2
Застосування
Провід призначений для магістральних повітряних ліній електропередачі (ПЛ) і лінійних відгалужень від ПЛ. На номінальну напругу 0,6 / 1 кВ частотою 50 Гц.

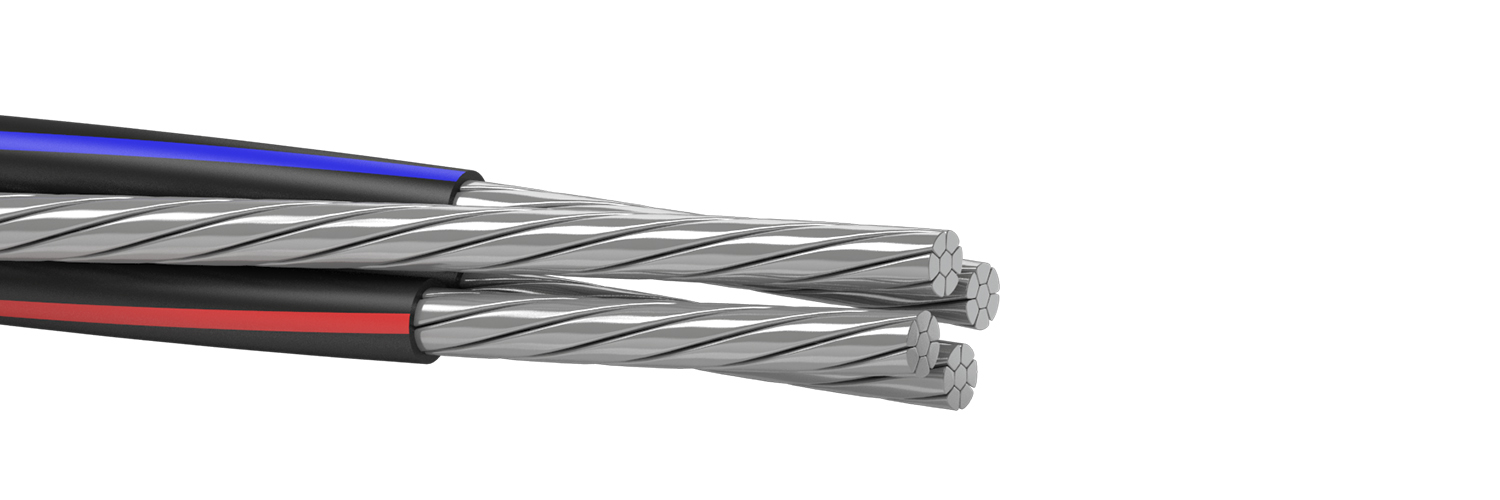

Типова конструкція
1. Струмопровідна жила - алюмінієва багатодротяна, ущільнена перетином від 16,0 до 240,0 мм 2 ;
2. Ізоляція - світлостабілізований зшитий поліетилен;
3. Нульова несуча жила - багатодротяна ущільнена, з алюмінієвого сплаву, перетином від 25,0 до 95,0 мм 2: неізольована (СІП-1) або ізольована (СІП-2).
Варіанти виконання
СІПг - провід з використанням водоблокуючих матеріалів;
СІПн - провід з використанням матеріалів, що не підтримують горіння;
СІПгн - провід з використанням водоблокуючих матеріалів і матеріалів, що не підтримують горіння.
Відповідність вимогам
ТУ У 31.3-05758730-048:2007
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -60°С до +50°С |
| Мінімальна температура прокладки проводу | -20°С |
| Тривало допустима температура нагріву жил | +90°С |
| Мінімальний радіус вигину (при монтажі і встановленого на опорах проводу) | 10 діаметрів проводу |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір проводу | Розрахунковий зовнішній діаметр проводу, мм (довідковий) | Маса проводу, кг/км (довідкова) |
| СІП-1 1х16,0+1х25,0 - 0,6/1 | 15 | 135 |
| СІП-1 3х16,0+1х25,0 - 0,6/1 | 22 | 270 |
| СІП-1 3х25,0+1х35,0 - 0,6/1 | 26 | 390 |
| СІП-1 3х35,0+1х50,0 - 0,6/1 | 30 | 530 |
| СІП-1 3х50,0+1х50,0 - 0,6/1 | 32 | 685 |
| СІП-1 3х50,0+1х70,0 - 0,6/1 | 35 | 740 |
| СІП-1 3х70,0+1х70,0 - 0,6/1 | 37 | 930 |
| СІП-1 3х70,0+1х95,0 - 0,6/1 | 41 | 990 |
| СІП-1 3х95,0+1х70,0 - 0,6/1 | 41 | 1190 |
| СІП-1 3х95,0+1х95,0 - 0,6/1 | 43 | 1255 |
| СІП-1 3х120,0+1х95,0 - 0,6/1 | 46 | 1480 |
| СІП-1 3х150,0+1х95,0 - 0,6/1 | 48 | 1715 |
| СІП-1 3х185,0+1х95,0 - 0,6/1 | 52 | 2330 |
| СІП-1 3х240,0+1х95,0 - 0,6/1 | 56 | 2895 |
| СІП-2 1х16,0+1х25,0 - 0,6/1 | 14.9 | 165 |
| СІП-2 3х16,0+1х25,0 - 0,6/1 | 17.9 | 301 |
| СІП-2 3х25,0+1х35,0 - 0,6/1 | 21 | 419 |
| СІП-2 3х35,0+1х50,0 - 0,6/1 | 22.5 | 563 |
| СІП-2 3х50,0+1х50,0 - 0,6/1 | 25.9 | 668 |
| СІП-2 3х50,0+1х70,0 - 0,6/1 | 26 | 754 |
| СІП-2 3х70,0+1х70,0 - 0,6/1 | 31.3 | 1010 |
| СІП-2 3х70,0+1х95,0 - 0,6/1 | 32.1 | 1070 |
| СІП-2 3х95,0+1х70,0 - 0,6/1 | 35.2 | 1237 |
| СІП-2 3х95,0+1х95,0 - 0,6/1 | 35.2 | 1299 |
| СІП-2 3х120,0+1х95,0 - 0,6/1 | 38 | 1484 |
| СІП-2 3х150,0+1х95,0 - 0,6/1 | 41.5 | 1750 |
| СИП-2 3х185,0+1х95,0 - 0,6/1 | 49.1 | 2345 |
| СИП-2 3х240,0+1х95,0 - 0,6/1 | 52.9 | 2709 |
