Кабель контрольний мідний КВВГ
Застосування
Кабель призначений для монтажу, установки, ремонту і технічного обслуговування електророзподільної і контрольної апаратури, для нерухомого приєднання до електричних приладів, апаратів, зборках затисків електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В. Прокладання в приміщеннях, каналах, тунелях, в умовах агресивного середовища, при відсутності механічних впливів на кабель.
Типова конструкція

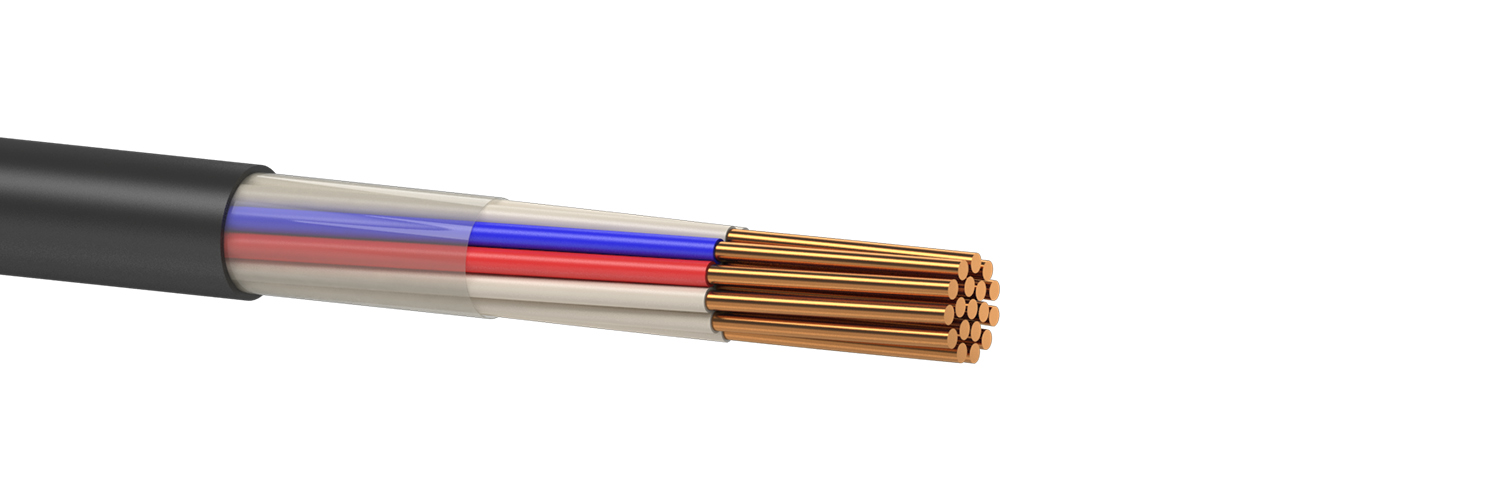

1. Струмопровідна жила-мідна однодротяна,
перетином: 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10 мм2;
2. Ізоляція - полівінілхлоридний пластикат;
(Ізольовані жили скручені в джгут);
3. Оболонка - полівінілхлоридний пластикат.
Варіанти виконання
КВВГнг з оболонкою з ПВХ пластикату зниженої горючості;
КВВГнг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 05758730.013-2000
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -40°С до +50°С |
| Температура прокладання і монтажу | від -10°С до +50°С |
| Мінімальний радіус вигину при монтажі | 12 діаметрів кабелю |
| Мінімальний термін використання | не менше 25 років (при прокладці в приміщеннях, тунелях, каналах). |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км (довідкова) |
| 4 х 0,75 | 7,7 | 80 |
| 5 х 0,75 | 8,3 | 94 |
| 7 х 0,75 | 9,6 | 133 |
| 10 х 0,75 | 11,8 | 181 |
| 14 х 0,75 | 12,7 | 231 |
| 19 х 0,75 | 13,9 | 296 |
| 27 х 0,75 | 16,5 | 404 |
| 37 х 0,75 | 18,7 | 545 |
| 4 х 1 | 8,1 | 93 |
| 5 х 1 | 9,3 | 122 |
| 7 х 1 | 10 | 155 |
| 10 х 1 | 12,4 | 212 |
| 14 х 1 | 13,3 | 273 |
| 19 х 1 | 14,7 | 352 |
| 27 х 1 | 17,4 | 482 |
| 37 х 1 | 19,8 | 651 |
| 4 х 1,5 | 9,3 | 129 |
| 5 х 1,5 | 10 | 153 |
| 7 х 1,5 | 10,8 | 196 |
| 10 х 1,5 | 13,4 | 271 |
| 14 х 1,5 | 14,4 | 354 |
| 19 х 1,5 | 16 | 460 |
| 27 х 1,5 | 19,4 | 652 |
| 37 х 1,5 | 21,5 | 859 |
| 4 х 2,5 | 10,2 | 176 |
| 5 х 2,5 | 11,1 | 211 |
| 7 х 2,5 | 12 | 276 |
| 10 х2,5 | 15 | 385 |
| 14 х 2,5 | 16,2 | 510 |
| 19 х 2,5 | 18 | 667 |
| 27 х 2,5 | 21,8 | 946 |
| 37 х 2,5 | 24,7 | 1280 |
| 4 х 4 | 11,9 | 253 |
| 5 х 4 | 10,6 | 247 |
| 7 х 4 | 14 | 405 |
| 10 х 4 | 15,8 | 566 |
| 14 х 4 | 16,2 | 637 |
| 19 х 4 | 18,7 | 874 |
| 27 х 4 | 22,4 | 1222 |
| 37 х 4 | 25,1 | 1644 |
| 4 х 6 | 11,5 | 290 |
| 5 х 6 | 12,9 | 353 |
| 7 х 6 | 15,5 | 555 |
| 10 х 6 | 18,2 | 705 |
| 14 х 6 | 19,7 | 950 |
| 19 х 6 | 22,1 | 1266 |
| 27 х 6 | 26,6 | 1775 |
| 37 х 6 | 29,9 | 2396 |
