Кабели контрольные алюминиевые АКВВГ

Кабели контрольные алюминиевые АКВВГ

Применение

Кабель предназначен для монтажа, установки, ремонта и технического обслуживания электрораспределительной и контрольной аппаратуры, для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Прокладка в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Типовая конструкция

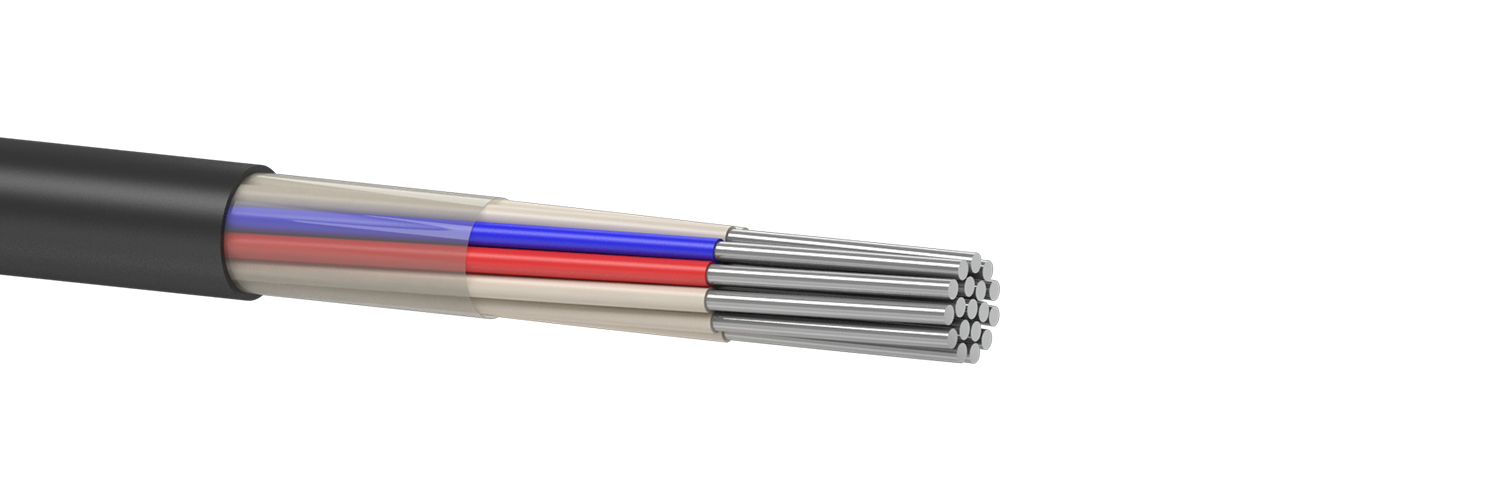

Структура кабеля

1. Токопроводящая жила - алюминиевая однопроволочная,
сечением: 2,5; 4,0; 6,0; 10,0 мм 2 ;
2. Изоляция - поливинилхлоридный пластикат;
(Изолированные жилы скручены в сердечник);
3. Оболочка - поливинилхлоридный пластикат.

Варианты исполнения

АКВВГнг, с оболочкой из ПВХ пластиката пониженной горючести;
АКВВГнг-LS, с оболочкой из ПВХ пластиката пониженной горючести с пониженным дымогазовыделением.

Соответствие требованиям

ТУ У 05758730.013-2000

Основные технико-эксплуатационные характеристики

Температура эксплуатации от -40°С до +50°С
Температура прокладки и монтажа от -10°С до +50°С
Минимальный радиус изгиба при монтаже 12 диаметров кабеля
Минимальный срок службы не менее 25 лет (при прокладке в помещениях, туннелях, каналах).

Номенклатура и массо-габаритные характеристики

Маркоразмер кабеля Расчетные наружные размеры кабеля, мм (справочные) Масса кабеля, кг/км (справочная)
4 х 2,5 10,077 109,02
5 х 2,5 10,924 127,39
7 х 2,5 11,8 158,51
10 х2,5 14,680 217,48
14 х 2,5 15,947 276
19 х 2,5 17,670 350,74
24 х 2,5 21,030 453,74
27 х 2,5 21,888 519,20
37 х 2,5 24,770 689,50
4 х 4 11,692 147,24
5 х 4 12,733 180,50
7 х 4 13,810 219,78
10 х 4 17,4 302,44
14 х 4 19,272 407,06
19 х 4 21,390 520,15
24 х 4 25,38 667,41
27 х 4 26,338 759,43
37 х 4 29,39 982,67
4 х 6 12,776 179,25
5 х 6 13,948 221,45
7 х 6 15,160 272,02
10 х 6 19,6 393,69
14 х 6 21,256 508,42
19 х 6 24,040 676,76
24 х 6 28,080 838,14
27 х 6 29,106 952,35
37 х 6 32,540 1240,73
4 х 10 15,572 265,42
5 х 10 17,080 332,35
7 х 10 19,040 430,09
10 х 10 24,640 619,18
14 х 10 26,812 808,28
19 х 10 29,840 1044,07
24 х 10 35,440 1331,97
27 х 10 36,640 1507,21
37 х 10 41,060 1976,61
