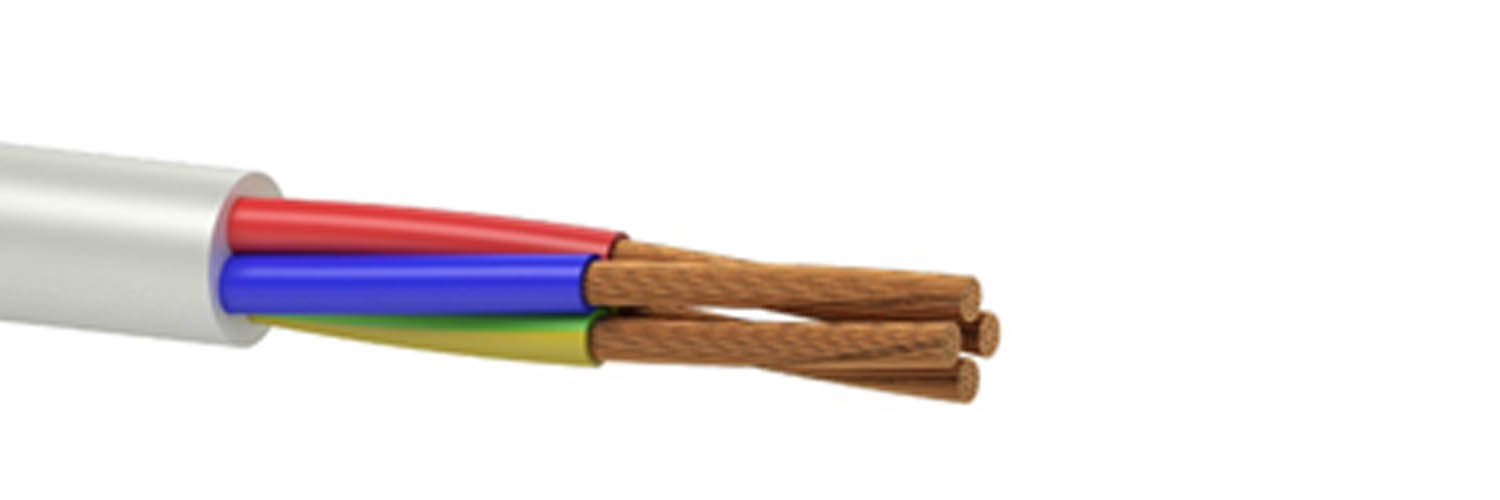

Гнучкий інсталяційний кабель H05VV-F 300/500 В з ізоляцією та оболонкою із ПВХ
Застосування
Кабель призначений для підключення побутових приладів до мережі енергопостачання: підходить для застосування в домашньому господарстві, на кухні та в офісах, у сухих та вологих умовах, наприклад, для підключення пральних машин, сушарок, холодильників тощо, якщо кабель адаптований до основних характеристик пристрою. Також підходить для підключення електроплит, за умови що кабель не знаходиться у безпосередньому контакті з гарячими частинами пристрою та не піддається тепловому опроміненню.

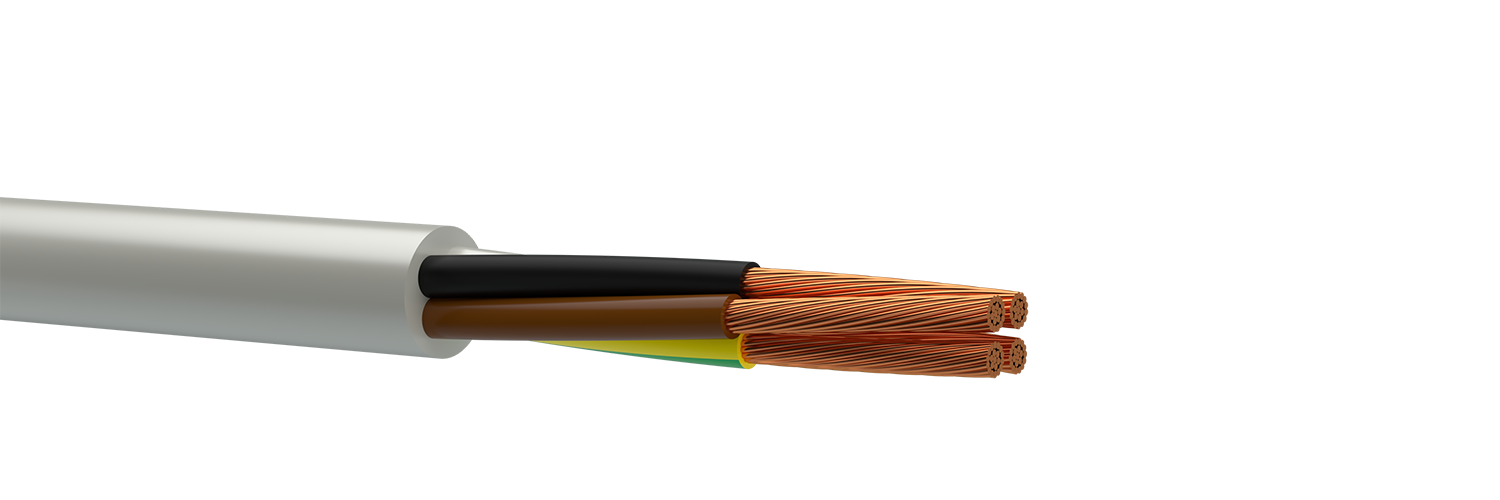

Типова конструкція
1. Струмопровідна жила - мідна багатодротяна, клас 5 згідно з EN 60228
(Перетин струмопровідних жил від 0,75 до 4 мм2 включно);
2. Ізоляція - полівінілхлоридний компаунд типу TI 2;
(Ізольовані жили скручені. Кількість жил: 2; 3; 4 або 5);
3. Оболонка - полівінілхлоридний компаунд типу TM 2
(Колір оболонки: білий. Інші кольори доступні за запитом).
Варіанти виконання
05VV-F - гнучкий монтажний кабель 300/500В з ізоляцією та оболонкою із пвх, з перетином струмопровідних жил більше 4мм2 та кількістю жил більше 5.
Відповідність вимогам
ДСТУ EN 50525-2-11,
IEC 60227
Основні техніко-експлуатаційні характеристики
| Номінальна напруга, кВ | 300/500 В |
| Температура експлуатації | від -25°С до+40°С |
| Тривало допустима температура нагріву жил | +70°С |
| Клас гнучкості жили по ДСТУ EN 60228 | 5 |
| Мінімальний радіус вигину при прокладці | 6 діам. |
Ідентифікація жил згідно з HD 308 S2 (Колір ізоляції струмопровідних жил)
| Кількість жил | Кабелі з жилою заземлення (позначається G) | Кабелі без жили заземлення (позначається X) |
| 2 | - | блакитний, коричневий |
| 3 | зелено-жовтий, коричневий, блакитний, | |
| 4 | зелено-жовтий, коричневий, чорний, сірий | |
| 5 | зелено-жовтий, блакитний, коричневий, чорний, сірий | |
| >5 | чорні жили з цифровим маркуванням та жовто-зелена жил |
Номенклатура та ваго-габаритні характеристики
| Кількість жил та номінальний переріз | Зовнішній діаметр, мм, (довідковий) | Вага, кг/км (довідкова) |
| H05VV-F | ||
| 2 х 0,75 | 6,0 | 53,5 |
| 2 х 1 | 6,6 | 61,5 |
| 2 х 1,5 | 7,2 | 82,5 |
| 2 х 2,5 | 8,8 | 127 |
| 2 х 4 | 10,2 | 174 |
| 3 G 0,75 | 6,4 | 63 |
| 3 G 1 | 7,2 | 73 |
| 3 G 1,5 | 8,1 | 103 |
| 3 G 2,5 | 9,5 | 129 |
| 3 G 4 | 11,0 | 218 |
| 4 G 0,75 | 6,9 | 76 |
| 4 G 1 | 7,8 | 92,5 |
| 4 G 1,5 | 8,7 | 129 |
| 4 G 2,5 | 10,4 | 193 |
| 4 G 4 | 12,0 | 269 |
| 5 G 0,75 | 7,7 | 96,5 |
| 5 G 1 | 8,6 | 112 |
| 5 G 1,5 | 9,8 | 162,5 |
| 5 G 2,5 | 11,6 | 243 |
| 5 G 4 | 13,6 | 345 |
| 05VV-F | ||
| 2 х 6 | 11,7 | 237 |
| 2 х 10 | 14,8 | 391 |
| 2 х 16 | 18 | 576 |
| 3 G 6 | 12,8 | 309 |
| 3 G 10 | 15,7 | 493 |
| 3 G 16 | 19,1 | 728 |
| 4 G 6 | 14 | 385 |
| 4 G 10 | 17,3 | 620 |
| 4 G 16 | 21 | 919 |
| 5 G 6 | 15,3 | 467 |
| 5 G 10 | 19 | 758 |
| 5 G 16 | 23,7 | 1148 |
| 7 G 0,75 | 9,1 | 131 |
| 7 G 1 | 9,4 | 148 |
| 7 G 1,5 | 11,3 | 216 |
| 7 G 2,5 | 13,5 | 323 |
