Кабелі силові з XLPE ізоляцією до 1 кВ
Кабель силовий алюмінієвий з ізоляцією зі зшитого поліетилену, броньований, з поліетиленовим захисним шлангом АПвБбШп на напругу 1 кВ
Застосування
Кабель силовий броньований, з алюмінієвими жилами, з ізоляцією зі зшитого поліетилену, в зовнішній оболонці з поліетилену призначений для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 1 кВ частоти 50 Гц.
Типова конструкція

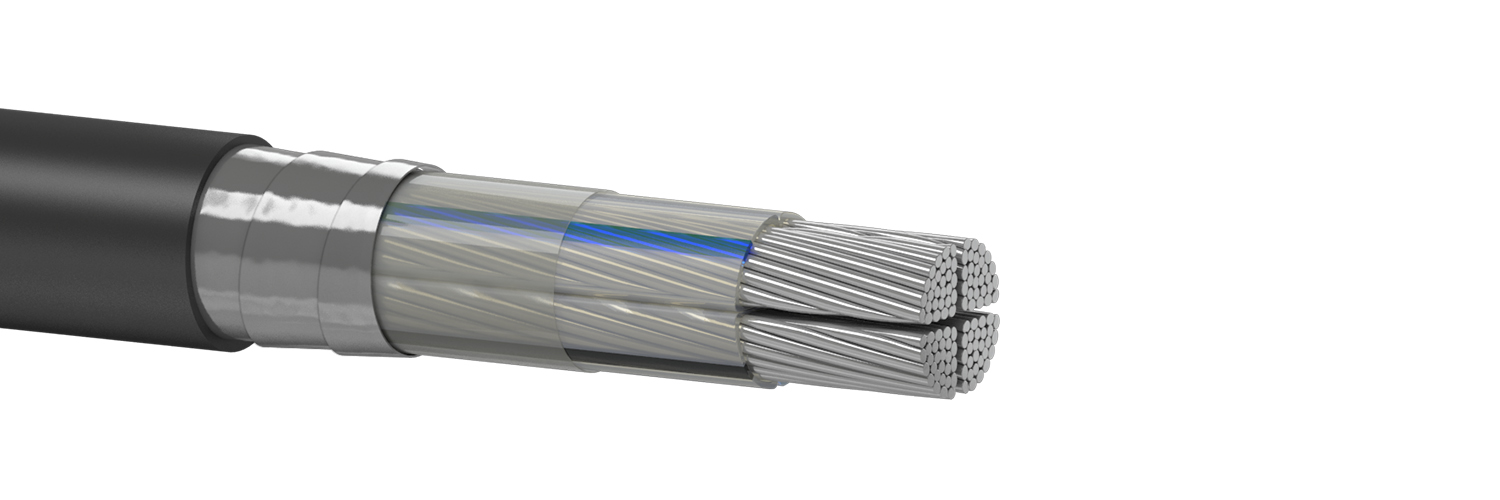

Структура кабелю
1. Струмопровідна жила-алюмінієва однодротяна або багатодротяна (1 або 2 клас гнучкості згідно ДСТУ EN 60228), круглої або секторної форми;
2. Ізоляція - зшитий поліетилен;
3. Поясна ізоляція - полімерна стрічка;
4. Броня - сталеві оцинковані стрічки;
5. Зовнішня оболонка - світлостабілізований поліетилен.
Варіанти виконання
Відповідність вимогам
ТУ У 31.3-05758730-024-2002;
ДСТУ EN 60228;
ДСТУ IEC 60502-1.
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -50°С до +50°С |
| Мінімальна температура прокладання кабелю без попереднього підігріву | -15°С |
| Тривало допустима температура нагріву жил | +90°С |
| Мінімальний радіус вигину при прокладці: | |
| - одножильний кабель | |
| - багатожильний кабель | 15 діаметрів кабелю |
| Мінімальний термін використання | 30 років |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км (довідкова) |
| АПвБбШп 2*10 (ож) -1 | 17,5 | 379 |
| АПвБбШп 2*25 -1 | 23,4 | 619 |
| АПвБбШп 3*6 (ож) -1 | 16,5 | 354 |
| АПвБбШп 3*10(ож) -1 | 18,2 | 432 |
| АПвБбШп 3*16 (ож) -1 | 18,7 | 447 |
| АПвБбШп 3*50+1*25 -1 | 31,3 | 1177 |
| АПвБбШп 4*10 (ож) -1 | 19,5 | 497 |
| АПвБбШп 4*16 (ож) -1 | 21,8 | 621 |
| АПвБбШп 4*25 -1 | 26,8 | 880 |
| АПвБбШп 4*35 -1 | 28,3 | 1022 |
| АПвБбШп 4*50 -1 | 31,3 | 1240 |
| АПвБбШп 4*70 -1 | 35,8 | 1659 |
| АПвБбШп 4*95 -1 | 39,8 | 2058 |
| АПвБбШп 4*120 -1 | 43,2 | 2442 |
| АПвБбШп 4*150 -1 | 48 | 2974 |
| АПвБбШп 4*185 -1 | 55,2 | 3731 |
| АПвБбШп 4*240 -1 | 58,1 | 4374 |
| АПвБбШп 5*10 (ож) -1 | 21 | 578 |
| АПвБбШп 5*16 (ож) -1 | 23,5 | 733 |
| АПвБбШп 5*25 -1 | 29,1 | 1055 |
| АПвБбШп 5*150 -1 | 52,9 | 3570 |
