Кабель управління вогнестійкий безгалогеновий КМПвВЕнг-FRHF (FE180/E30)

Кабель управления огнестойкий безгалогеновый КМПвВЭнг-FRHF (FE180/E90)

Застосування

Кабель призначений для установки в системах сигналізації, передачі сигналів, звукового попередження та в інших аналогічних системах, а також для систем обробки даних для передачі аналогових або цифрових даних в промисловій електроніці та управління в об'єктах з підвищеними вимогами до захисту від пожеж, зокрема, в системах пожежної сигналізації та автоматичних протипожежних системах. Безгалогенові кабелі застосовуються там, де, у разі пожежі, потрібна підвищена безпека для людей та цінне електронне обладнання. Підтримувані функції кабелів - передача даних, подача напруги живлення на обладнання, яке повинно працювати в умовах пожежі та під час гасіння пожежі (наприклад, аварійне освітлення). Кабелі вогнестійкі, безгалогенні, зниженої токсичності, з низьким виділенням диму та корозійно активних газів. Кабелі захищені загальним екраном від впливу зовнішніх електричних полів.

Типова конструкція

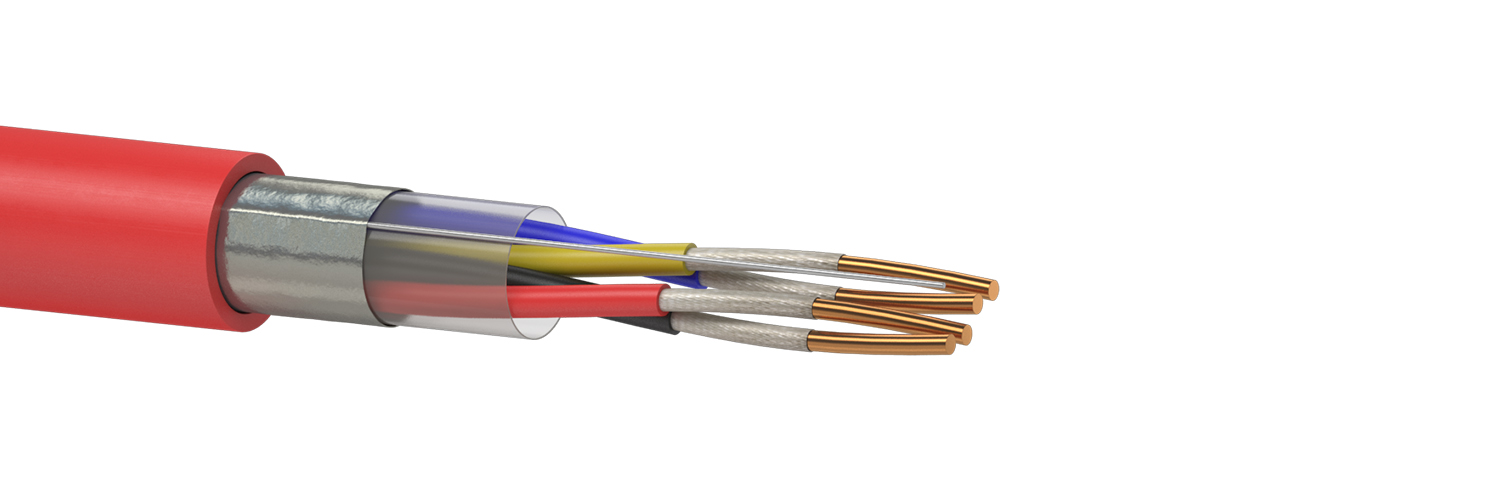

Структура кабелю

1. Струмопровідна жила: мідна однодротяна або багатодротяна (1 або 2 клас \згідно ДСТУ EN60228);
2. Ізоляція - подвійний шар:
- стрічка, що містить слюду;
- безгалогеновий компаунд.
(Ізольовані провідники скручені в пари)
3. Поясна ізоляція: полімерна стрічка;
4. Екран (загальний, електростатичний) - алюмополімерна фольга і жила стікання мідна луджена;
5. Оболонка: безгалогеновий компаунд червоного кольору (інший колір на вимогу замовника).

Варіанти виконання

Відповідність вимогам

ТУ У 31.3-00217099-021:2005;
ДСТУ EN 60228;
ДСТУ IEC 60502.

Основні техніко-експлуатаційні характеристики

Температура експлуатації від -50°С до+50°С
Мінімальна температура прокладання кабелю без попереднього підігріву -15°С
Тривало допустима температура нагріву жил +90°С
Мінімальний радіус вигину при прокладці: 7,5 діаметрів кабелю
Мінімальний термін служби 30 років

Номенклатура та ваго-габаритні характеристики

Маркорозмір кабелю Розрахунковий зовнішній діаметр кабелю, мм (довідковий) Маса кабелю, кг/км (довідкова)
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 1*2*0,5 8,2 84
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 1*2*1,0 10,3 124
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 1*2*1,5 11,2 148
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 2*2*0,5 9,1 111
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 4*2*0,5 15,2 231
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 8*2*0,5 26,1 477
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 10*2*0,5 26,7 488
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 2*2*0,9 11 150
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 4*2*0,9 16.5 265
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 5*2*0,9 18 310
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 15*2*0,9 28.5 710
КМПвВЕнг-FRHF (JE-H(St)H BD FE 180/E30) 24*2*0,9 35 1051
