Кабелі силові з XLPE ізоляцією 6-35 кВ

Кабелі силові з ізоляцією зі зшитого поліетилену АПвЕВ, ПвЕВ на напругу 6-35 кВ

Кабели силовые с изоляцией из сшитого полиэтилена АПвВг, ПвВг  на напряжение 6-35 кВ

Застосування

Кабелі силові з мідними або алюмінієвими жилами, одножильні або трьохжильні, з ізоляцією зі зшитого поліетилену, зовнішній оболонці з полівінілхлоридного пластикату.
Кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу Uo/U(Um) 3,6/6(7,2); 6/10(12); 8,7/15(17,5); 12/20(24); 18/30(36); 20,8/35(42) кВ номінальною частотою 50Гц для мереж із заземленою та ізольованою нейтраллю.
Uo - - номінальна напруга між жилою й землею (ізольованою нейтраллю), на яке розрахований кабель.
U - номінальна напруга між жилами.
Um - максимальне значення напруги мережі, при якому може використовуватися кабель.
Кабелі застосовуються для прокладання в сухих ґрунтах з вологістю менше 14%, в приміщеннях, каналах і тунелях, де можливо середньорічне коливання вологості.
Допускається прокладання на трасах без обмеження різниці рівнів.
Кабелі повинні бути прокладені у відповідності з діючими «Правилами улаштування електроустановок» (ПУЕ).
Прокладка кабелю повинна здійснюватися у відповідності з діючою документацією, затвердженою в установленому порядку.

Типова конструкція

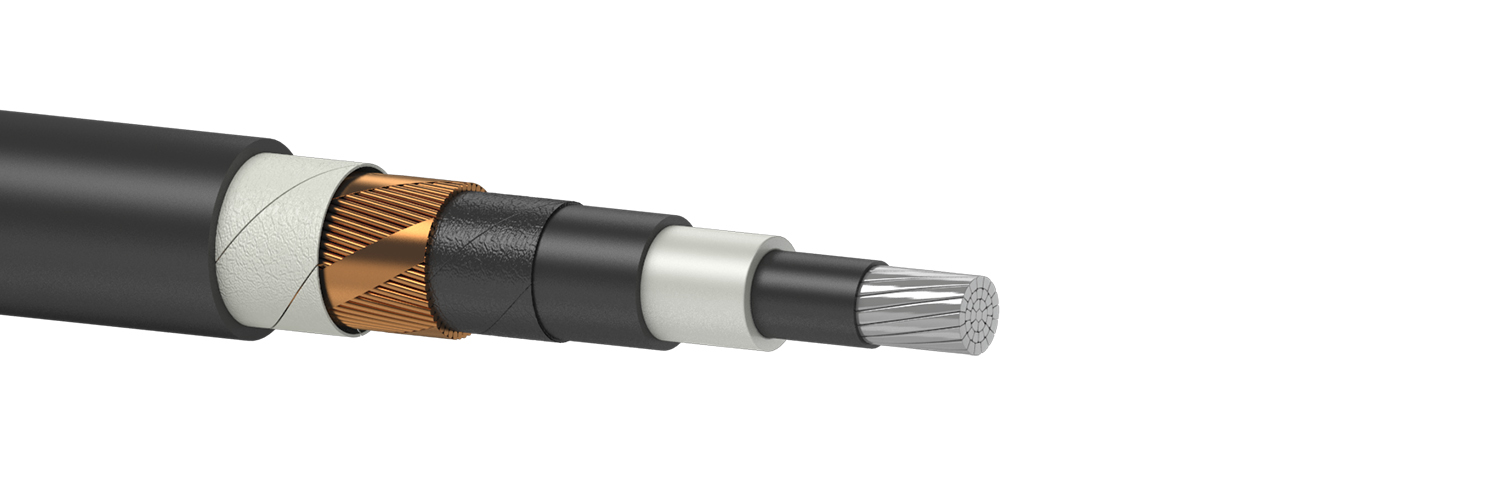

Структура кабелю

1. Струмопровідна жила - алюмінієва або мідна, багатодротяна, ущільнена, круглої форми, діаметром до 800мм 2 (300 мм 2 для трьохжильних кабелів);
2. Напівпровідний екран зі зшиваємої композиції поліетилену по струмопровідній жилі;
3. Ізоляція - зшитий поліетилен;
4. Напівпровідний екран зі зшиваємої композиції поліетилену з ізоляції;
5. Шар з напівпровідної водоблокуючої стрічки;
6. Екран - мідні дроти, скріплені мідною стрічкою;
7. Розділовий шар з водоблокуючої стрічки;
8. Зовнішня оболонка - полівінілхлоридний пластикат.

Варіанти виконання

АПвЕВнг, ПвЕВнг - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння;
АПвЕВнгд, ПвЕВнгд - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння, з низьким виділенням диму та корозійно-активних газів.

Відповідність вимогам

ТУ У 27.3-05758730-093:2017;
ДСТУ IEC 60502-2;
ДСТУ IEC 60840;
CENELEC HD 620 S2;
CENELEC HD 605 S2.

Основні техніко-експлуатаційні характеристики

Температура навколишнього середовища при експлуатації від -50°С до +50°С
Тривало допустима температура нагріву жил +90°С
Максимально допустима температура нагріву жил при короткому замиканні +250°С
Максимально допустима температура мідного екрану при короткому замиканні +350°С
Максимально допустима температура нагріву жил при короткому замиканні за умовою не загоряння кабелю (тривалість короткого замикання не повинна перевищувати 5с) +400°С
Допустима температура нагріву жил кабелів в аварійному режимі 130 °С
Тривалість роботи кабелів в аварійному режимі не повинна бути більше 8 годин на добу і не більше 1000 годин за термін служби
Прокладка кабелів без попереднього підігріву проводиться за температурою не нижче -15°С
Мінімальний радіус вигину при прокладці:
-одножильних кабелів не менше ніж 20 діаметрів кабелю
-трьохжильних кабелів не менше ніж 15 діаметрів кабелю
Гарантійний термін експлуатації 5 років з дати введення кабелів в експлуатацію, але не більше 6 років з дня виготовлення

Номенклатура та ваго-габаритні характеристики

  Довідкові дані про допустимі струмові навантаження, зовнішній діаметр і маси кабелів наведені в Додатках.
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ A1. Справочная информация по наружному диаметру и расчетной массе силовых кабелей на напряжение 6-35кВ - Скачать

ПРИЛОЖЕНИЕ A2. Справочная информация по допустимым токовым нагрузкам силовых кабелей на напряжение 6-35кВ - Скачать

ПРИЛОЖЕНИЕ A3. Таблица соответствия марок силовых кабелей на напряжение 6-35кВ (Украина - ЕС) - Скачать
