Провід з'єднувальний ПВСн

Провод соединительный ПВСн

Застосування

Провід призначений для приєднання машин і приладів побутового та аналогічного застосування до мереж номінальною змінною напругою до 380 В для систем 380/660 В. Для приєднання електроприладів і електроінструменту по догляду за житлом і його ремонту, пральних машин, холодильників, засобів малої механізації для садівництва і городництва та інших подібних машин і приладів, і для виготовлення шнурів подовжувальних.

Типова конструкція

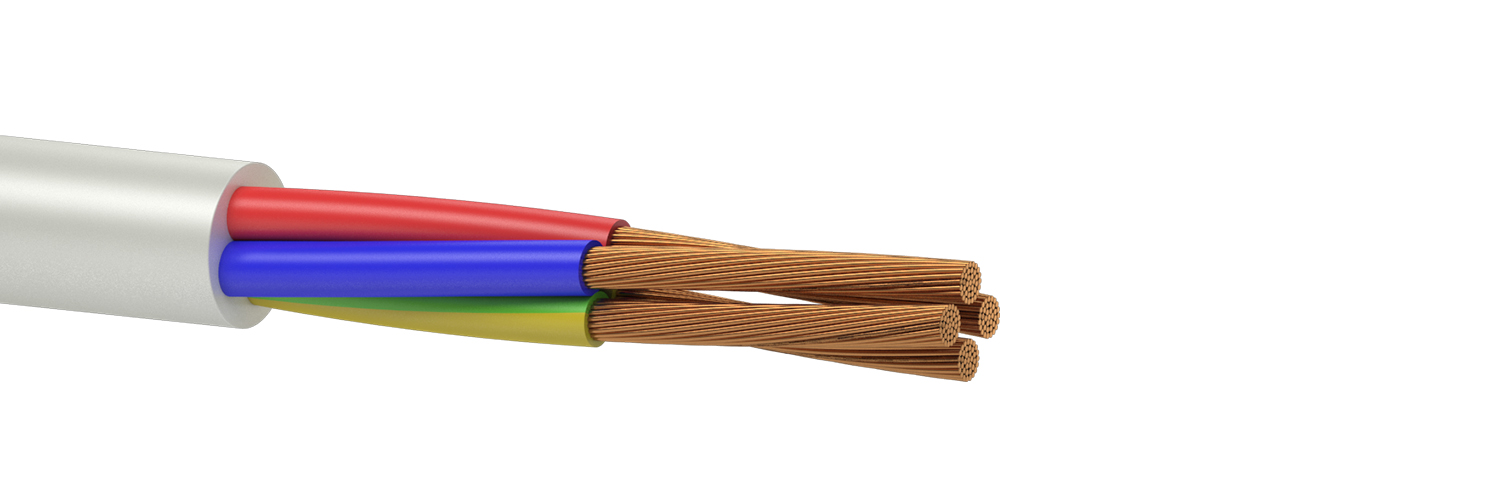

Структура кабелю

1. Струмопровідна жила - мідна багатодротяна;
2. Ізоляція - полівінілхлоридний пластикат
(Кількість жил: 2; 3; 4 або 5. Ізольовані жили скручені);
3. Оболонка - полівінілхлоридний пластикат
(Колір оболонки: білий, блакитний, жовтий, зелений, коричневий, червоний, сірий, синій або чорний).

Варіанти виконання

Відповідність вимогам

ГОСТ 7399-97
IEC 60227-5

Основні техніко-експлуатаційні характеристики

Температура експлуатації від -25°С до+40°С
Тривало допустима температура нагріву жил +70°С
Клас гнучкості жили по ДСТУ EN 60228 5
Мінімальний радіус вигину при прокладці
ПВСн до 1,0 мм2 40 мм
ПВСн до 2,5 мм2 60 мм

Ідентифікація жил (Колір ізоляції струмопровідних жил)

Кількість жил Провід з жилою заземлення Провід без жили заземлення
2 - блакитний, коричневий
3 зелено-жовтий, блакитний, коричневий блакитний, чорний, коричневий
4 зелено-жовтий, блакитний, чорний, коричневий блакитний, чорний, коричневий, чорний або коричневий
5 зелено-жовтий, блакитний, чорний, коричневий блакитний, чорний, коричневий, чорний або коричневий
  чорний або коричневий чорний або коричневий

Номенклатура та ваго-габаритні характеристики

Марка проводу Зовнішній діаметр проводу, мм, макс. Маса проводу, кг/км (довідкова)
ПВСн 2 х 0,6 6,0 46,7
ПВСн 2 х 0,75 6,4 58,4
ПВСн 2 х 1 6,7 66,1
ПВСн 2 х 1,5 7,7 91,1
ПВСн 2 х 2,5 9,4 140,2
ПВСн 2 х 4 10,8 195,0
ПВСн 2 х 0,6 + 1 х 0,6 6,3 59,0
ПВСн 2 х 0,75 + 1 х 0,75 6,7 69,1
ПВСн 2 х 1 + 1 х 1 7,0 79,9
ПВСн 2 х 1,5 + 1 х 1,5 8,3 113,8
ПВСн 2 х 2,5 + 1 х 2,5 10,2 175,1
ПВСн 3 х 0,6 + 1 х 0,6 6,9 71,1
ПВСн 3 х 0,75 + 1 х 0,75 7,3 83,3
ПВСн 3 х 1 + 1 х 1 7,9 100,9
ПВСн 3 х 1,5 + 1 х 1,5 9,3 149,2
ПВСн 3 х 2,5 + 1 х 2,5 11,1 214,0
ПВСн 3 х 4 + 1 х 4 12,5 295,5
ПВСн 4 х 0,75 + 1 х 0,75 8,2 105,5
ПВСн 4 х 1 + 1 х 1 8,6 121,5
ПВСн 4 х 1,5 + 1 х 1,5 10,4 179,1
ПВСн 4 х 2,5 + 1 х 2,5 12,4 268,7
Критерій сортування
Запис не знайдено.
Додатки

ДОДАТОК E. Довідкові дані по допустимим струмовим навантаженням шнурів та проводів наведено в Додатку - Завантажити
