Провод установочный для водопогружных электродвигателей ВПП

Провод установочный для водопогружных электродвигателей ВПП

Применение

Провод предназначен для присоединения к электрическим сетям на номинальное напряжение 380 и 660 В переменного тока частотой 50 Гц водопогружных электродвигателей, длительно работающих в воде артезианских скважин: под давлением до 7 МПа при температуре окружающей среды от минус 40 до 80 0С.

Типовая конструкция

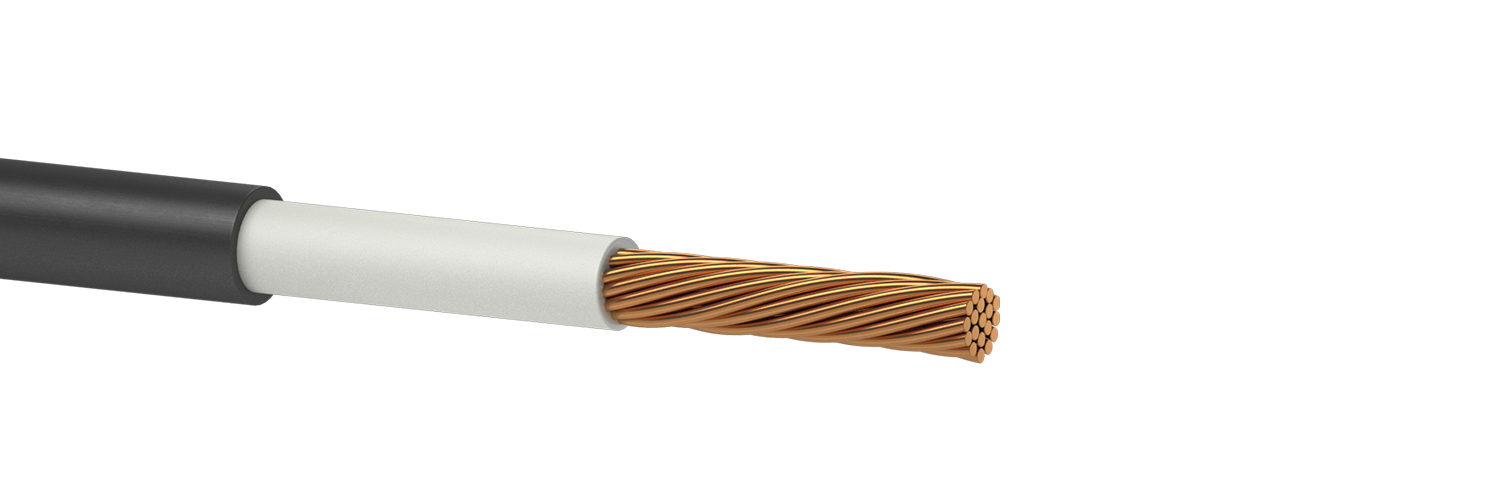

Структура кабеля

1. Токопроводящая жила - медная многопроволочная;
2. Изоляция жилы - полиэтилен;
3. Оболочка - полиэтилен светостабилизированный.

Варианты исполнения

Соответствие требованиям

Заводская нормативная техническая документация ТЗ № 01-16 ТО

Основные технико-эксплуатационные характеристики

Температура эксплуатации, град. С от -40 до +80
Допустимое рабочее давление, МПа, не более 7

Номенклатура и массо-габаритные характеристики

Провод ВПП на напряжение 660 В
Сечение жилы, мм2, ном. 2,5 4,0 6,0 10 16 25 35 50 70
Расчетный наружный диаметр, мм 5,8 6,5 7,1 9,0 10,1 11,8 12,9 15,0 16,5
Масса токопроводящей жилы, кг/км 22,6 36,3 54,4 91,7 145,4 228,4 315,9 467,8 625,7
Масса провода, кг/км 44,5 63,5 84,7 140,0 201,8 301,4 398,4 572,8 743,5
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
