Провод для электрических установок ВВП (ВВП1, ВВП2)

Провод для электрических установок ВВП (ВВП1, ВВП2)

Применение

Провод предназначен для электрических установок на номинальное напряжение до 380/660 В или постоянное напряжение до 1000 В включительно. Для монтажа электрических цепей в стенах, на досках, в пустотных каналах строительных конструкций или заделки в штукатурку в сухих или сырых помещениях, для монтажа силовых и осветительных сетей.

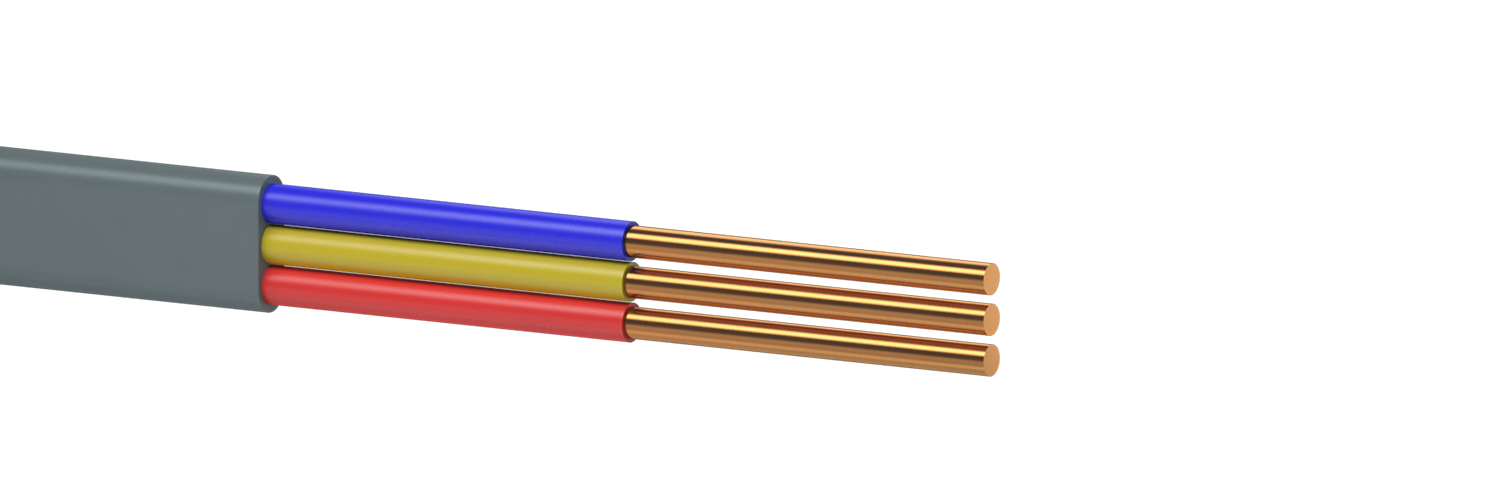

Типовая конструкция

Структура провода

1. Токопроводящая жила - медная однопроволочная или многопроволочная , 1 или 2 класс гибкости согласно ДСТУ EN 60228 (IEC 60228);
2. Изоляция - поливинилхлоридный пластикат;
(Изолированные жилы уложены параллельно, в одной плоскости);
3. Оболочка - поливинилхлоридный пластикат.

Варианты исполнения

По степени гибкости:
ВВП-1 - для фиксированного монтажа;
ВВП-2 - для участков, где возможны изгибы;
ВВП-4 - для участков, где возможны частые изгибы.

Соответствие требованиям

ТУ У 05758730.011-99

Основные технико-эксплуатационные характеристики

Температура эксплуатации, °С от -50 до +70
Температура прокладки и монтажа, °С от -15 до +70
Длительно допустимая температура нагрева жил, °С +70
Минимальный радиус изгиба при прокладке 10 минимальных размеров провода

Номенклатура и массо-габаритные характеристики

Марка провода Число и номинальное сечение жилы, мм2 Максимальный наружный диаметрпровода, мм (справочные) Масса провода, кг/км (справочная)

ВВП-1 2 х 1,0 4,1х6,5 44,69
ВВП-1 2 х 1,5 4,6х7,4 60,19
ВВП-1 2 х 2,5 5,4х8,8 90,34
ВВП-1 2 х 4 5,8х9,7 127,28
ВВП-1 2 х 6 6,5х10,9 175,26
ВВП-1 2 х 10 7,9х13,5 279,31
ВВП-1 3 х 1 4,1х8,8 64,67
ВВП-1 3 х 1,5 4,6х10,1 91,03
ВВП-1 3 х 2,5 5,4х12,1 132,66
ВВП-1 3 х 4 5,8х13,5 183,11
ВВП-1 3 х 6 6,5х15,3 259,30
ВВП-1 3 х 10 7,9х19,1 415,17

ВВП-2 2 х 1 4,3х6,7 44,45
ВВП-2 2 х 1,5 4,7х7,7 61,26
ВВП-2 2 х 2,5 5,6х9,2 96,07
ВВП-2 2 х 4 6,2х10,3 133,46
ВВП-2 2 х 6 6,9х11,6 182,83
ВВП-2 2 х 10 8,5х14,5 293,67
ВВП-2 2 х 16 9,7х16,8 424,59
ВВП-2 3 х 1 4,3х9,2 64,31
ВВП-2 3 х 1,5 4,8х10,7 89,56
ВВП-2 3 х 2,5 5,6х12,8 141,32

ВВП-2 3 х 4 6,4х14,7 202,10
ВВП-2 3 х 6 6,9х16,4 271,16
ВВП-2 3 х 10 8,5х20,6 437,41
ВВП-2 3 х 16 9,7х23,9 633,75
ВВП-2 4 х 2,5 5,6х16,4 186,56
ВВП-2 4 х 4 6,4х18,8 267,26
ВВП-2 4 х 6 6,9х21,1 359,48
ВВП-4 2 х 1 4,9х7,9 44,5
ВВП-4 2 х 1,5 5,7х9,0 65,60
ВВП-4 2 х 2,5 6,7х10,7 90
ВВП-4 3 х 1,5 4,8х11 96,11
ВВП-4 3 х 2,5 5,7х13,1 144,65
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
