Кабель силовой огнестойкий безгалогеновый ПвПГнг-FRHF (FE180/E90)

Кабель силовой огнестойкий безгалогеновый ПвПГнг-FRHF (FE180/E90)

Применение

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,6 или 1 кВ частоты 50 Гц.
Кабели применяются для прокладки в зданиях и сооружениях, к которым предъявляются повышенные требования по пожарной безопасности (туннели метро, больницы, торговые центры, кинотеатры и др.). Кабели сохраняют работоспособность до 90 минут при воздействии пламени, что позволяет обеспечить питание электрической энергией оборудования, работа которого необходима во время пожара и его тушения (лифты, аварийное освещение, питание водяных насосов противопожарных установок и вентиляции).

Кабель устойчив к распространению пламени в условиях одиночной прокладки согласно п. 4.1 ДСТУ 4809.
Кабель соответствует категории А по стойкости к распространению пламени в условиях прокладки в пучках согласно п. 4.2 ДСТУ 4809.
Кабель соответствует классу Тк3 по токсичности продуктов горения неметаллических материалов согласно п. 4.3 ДСТУ 4809.
Кабель соответствует классу ДТк1 по дымообразующей способности неметаллических материалов в режиме тления согласно п. 4.4 ДСТУ 4809.
Кабель соответствует классу ДПк2 по дымообразующей способности неметаллических материалов в режиме тления согласно п. 4.5 ДСТУ 4809.
Кабель соответствует классу Кк2 по коррозионной активности газов выделяющихся при горении неметаллических материалов согласно п. 4.6 ДСТУ 4809.
Кабель соответствует классу Ек90 по способности к сохранению целостности электрических цепей в условиях стандартного температурного режима согласно п. 4.7 ДСТУ 4809.
Кабель соответствует классу FE180 по способности к сохранению целостности электрических цепей в условиях воздействия пламени с температурой не менее 750°С (огнестойкость) согласно п. 4.8 ДСТУ 4809.
Кабель соответствует классу FME30 по способности к сохранению целостности электрических цепей в условиях комбинированного воздействия пламени с температурой не менее 830°С и механического удара.

Типовая конструкция

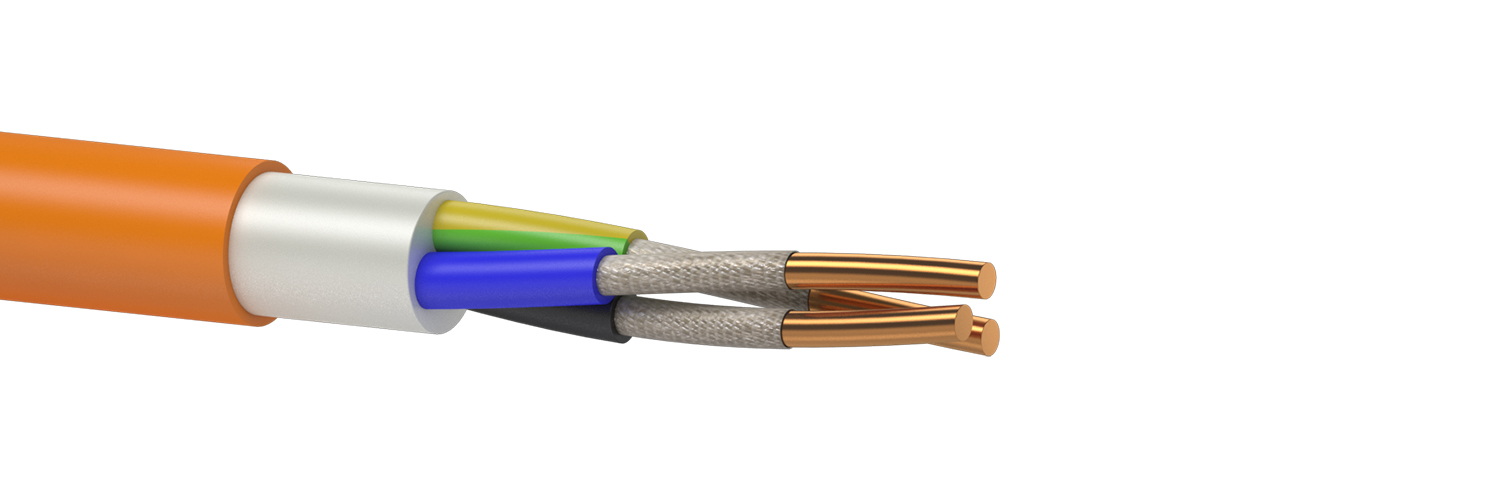

Структура кабеля

1. Токопроводящая жила - медная однопроволочная или многопроволочная, 1 или 2 класс согласно ДСТУ EN 60228 (IEC 60228)
2. Изоляция - двойной слой:
- первый слой - обмотка из слюдосодержащих лент;
- второй слой - сшитый безгалогенный компаунд.
3. Заполнение - безгалогенный компаунд;
4. Оболочка - безгалогенный полимерный компаунд оранжевого цвета (другой цвет по требованию закачика).

Варианты исполнения

Соответствие требованиям

ТУ У 31.3-00217099-021:2005;
ДСТУ EN 60228;
ДСТУ IEC 60502.

Основные технико-эксплуатационные характеристики

Температура эксплуатации от -50°С до+50°С
Минимальная температура прокладки кабеля без предварительного подогрева -15°С
Длительно допустимая температура нагрева жил +90°С
Минимальный радиус изгиба при прокладке:
- одножильный кабель 10 диаметров кабеля
- многожильный кабель 7,5 диаметров кабеля
Минимальный срок службы 30 лет

Номенклатура и массо-габаритные характеристики

Маркоразмер кабеля Расчетные наружные размеры кабеля, мм (справочные) Масса кабеля, кг/км (справочная)
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х25 -1 11.9 338
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х35 -1 12.5 429
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х50 -1 13.8 560
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х70 -1 16.2 855
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х95 -1 17.5 1056
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х120 -1 19.2 1275
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х150 -1 21 1561
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х185 -1 23.9 1961
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 1х240-1 26.4 2504
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 2х1,5 -1 11.7 204
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 2х2,5 -1 12.5 243
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х1,5 -1 12.3 230
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х2,5 -1 13.1 278
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х4 -1 14.1 345
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х6-1 15.1 425
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х10 -1 17.2 602
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х16 -1 20.3 871
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х35 -1 26.1 1637
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х50 -1 29.1 2130
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х70 -1 34.6 3230
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х95 -1 37.6 3965
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х120 -1 40.4 4691
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х150 -1 44.8 5794
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х185 -1 50.6 7261
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 3х240 -1 56.5 9272
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х1,5 -1 13.3 271
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х2,5 -1 14.2 331
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х4 -1 15.3 415
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х6-1 16.5 517
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х10 -1 18.8 739
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х16 -1 22.4 1086
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х25 -1 26.7 1603
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х35 -1 28.8 2057
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х50-1 32,4 2700
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х70 -1 38.5 4110
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х95 -1 41.6 5035
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х120 -1 44.9 5991
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х150 -1 49.6 7371
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х185 -1 56 9200
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 4х240 -1 63 11874
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х1,5 -1 14.4 318
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х2,5 -1 15.4 391
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х4 -1 16.7 495
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х6 -1 18 619
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х10 -1 20.9 909
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х16 -1 24.6 1311
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х25 -1 29.3 1943
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х35 -1 31.8 2513
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х50 -1 35.5 3285
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х70 -1 42.3 5020
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х95 -1 46.2 6208
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х120 -1 50.1 7411
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х150 -1 55 9061
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х185 -1 62,3 11380
ПвПГнг-FRHF (NHXH-FЕ 180/E90) 5х240 -1 70 14641
