Провод обмоточный для погружных электродвигателей ПВДП

Провод обмоточный для погружных электродвигателей ПВДП

Применение

Провод предназначен для обмотки статоров погружных водо-заполненных электродвигателей, длительно работающих в воде артезианских скважин при напряжении до 660 В переменного тока частотой 40-60 Гц.

Типовая конструкция

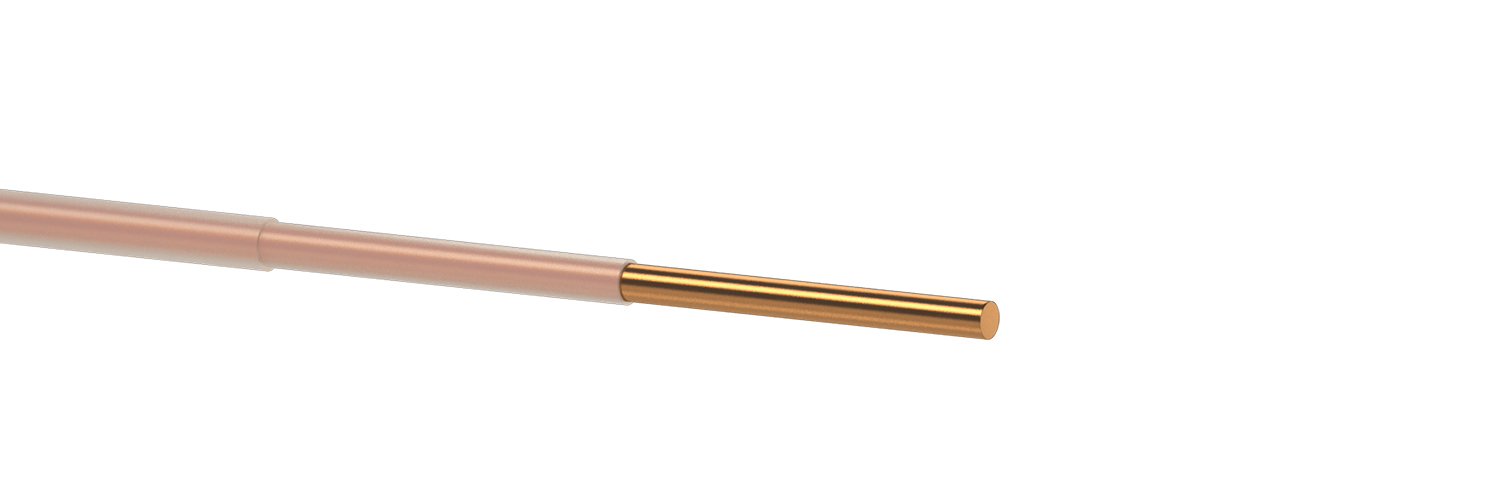

Структура кабеля

1. Токопроводящая жила - медная однопроволочная или многопроволочная, диаметром от 0,63 до 5,90 мм;
2. Изоляция - двойной слой из полиэтилена.

Варианты исполнения

Соответствие требованиям

Заводская нормативная техническая документация ТЗ № 02-16 ТО

Основные технико-эксплуатационные характеристики

Температура эксплуатации от -50 С до +80 С
Допустимое рабочее давление, не более 7,09 МПа

Номенклатура и массо-габаритные характеристики

Диаметр жилы, мм, ном. Расчетный наружный диаметр, мм (справочный) Масса провода, кг/км (справочная)
0,95 1,75 7,94
1,06 1,86 9,61
1,18 1,98 11,63
1,4 2,3 16,19
1,6 2,5 20,65
1,8 2,8 26,10
2,0 3,0 31,70
2,36 3,56 44,25
2,8 4,0 60,90
3,0 4,2 69,36
3,18 4,58 65,01
3,54 4,94 79,33
3,75 5,150 88,35
4,5 5,9 123,61
5,3 6,8 167,65
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
