Провід мідний для електричних установок ПВ (ПВ1, ПВ3, ПВ5)

Провод медный для электрических установок ПВ (ПВ1, ПВ3, ПВ5)

Застосування

Провід призначений для електричних установок при стаціонарній прокладці в освітлювальних і силових мережах, а так само для монтажу електрообладнання, машин механізмів і верстатів на номінальну напругу до 450 в (для мереж до 450/750 В) частотою до 400 Гц або постійна напруга до 1000 В. Прокладається в сталевих трубах, пустотних каналах будівельних конструкцій, на лотках та ін., для монтажу електричних ланцюгів.

Типова конструкція

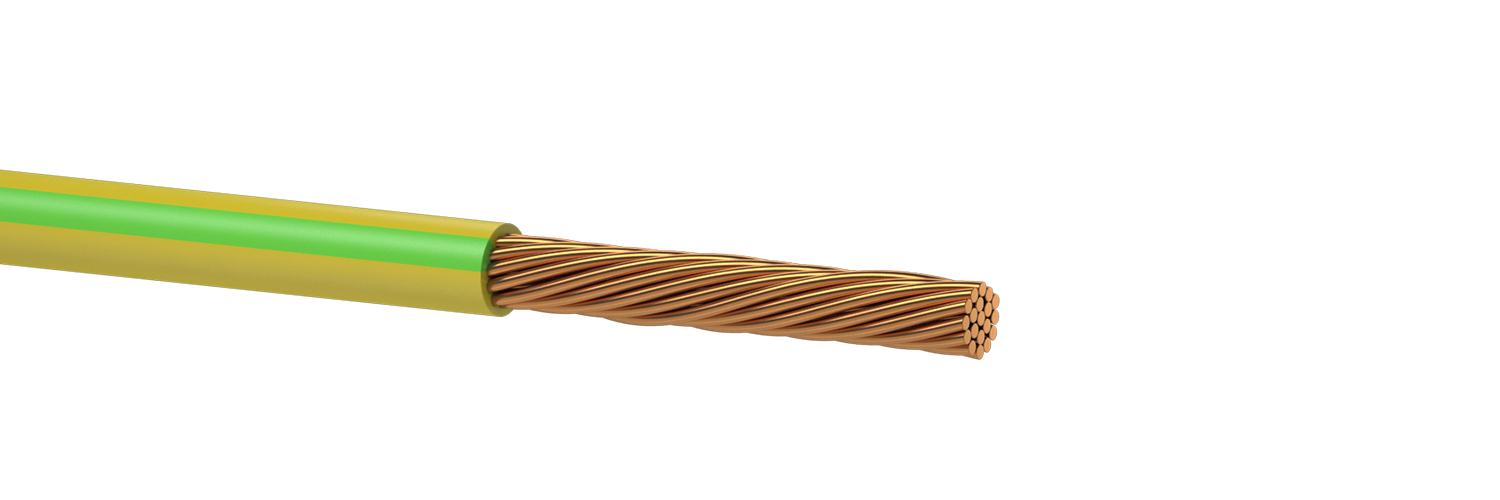

Структура кабелю

1. Струмопровідна жила - мідна однодротяна або багатодротяна;
2. Ізоляція - полівінілхлоридний пластикат
(Колір ізоляції: білий, натуральний або сірий - Б, жовтий або помаранчевий - Ж, червоний або рожевий - К, синій або блакитний - С, зелений - З, коричневий - Кч, чорний або фіолетовий - Ч, зелено-жовтий - З-Ж).

Варіанти виконання

За ступенем гнучкості:
ПВ1 - для фіксованого монтажу;
ПВ2, ПВ3 - для ділянок, де можливі вигини;
ПВ4, ПВ5 - для ділянок, де можливі часті вигини.

Відповідність вимогам

ТУ У 31.3-05758730-025-2002;
IEC 60227-3.

Основні техніко-експлуатаційні характеристики

Температура експлуатації, °С від -50 до +70
Температура прокладки і монтажу, °С від -15 до +70
Тривало допустима температура нагріву жил, °С +70
Мінімальний радіус вигину при монтажі:
- для проводів марок ПВ1 10 діаметрів проводу
- для проводів марок ПВ2, ПВ3, ПВ4, ПВ5 5 діаметрів проводу

Номенклатура та ваго-габаритні характеристики

Номінальний перетин жили, мм2 ПВ1   ПВ2, ПВ3   ПВ4, ПВ5
  Зовнішній діаметр, мм (довідковий) Маса, кг/км (довідкова) Зовнішній діаметр, мм (довідковий) Маса, кг/км (довідкова) Зовнішній діаметр, мм (довідковий) Маса, кг/км (довідкова)
0,5 2 8 2,1 8,6 2,14 8,8
0,75 2,17 10,5 2,31 11,5 2,3 11,5
1 2,33 13,3 2,4 12,9 2,54 14,5
1,5 2,78 19,4 2,9 19,5 3,1 21,1
2,5 3,38 30,8 3,6 32,0 3,7 33,4
4 3,85 45,6 4,1 46,7 4,84 52,8
6 4,36 65,2 4,8 71,2 5,34 74,6
10 5,57 108,2 6 111,2 6,98 130,4
16 7,1 174,5 8 198,7 8,2 186,3
25 8,82 274,0 9,9 283 10,1 305,7
35 9,2 355,3 11,4 394,2 12 410,1
50 10,6 474,5 13,4 545,8 13,6 565,6
70 12,3 683,7 15,7 762,7 15,1 685
95 14,4 939,2 17,9 1042,3 20,7 1063,6
120 15,8 1174,2 19,5 1281,2 19,5 1281
150 18 1472,0 23,2 1629,3 22 1500
185 20 1823,1 24,5 2001,8 24 1850
240 22,7 2395,0 31,2 2640,2 27 2300
Критерій сортування
Запис не знайдено.
Додатки

ДОДАТОК E. Довідкові дані по допустимим струмовим навантаженням шнурів та проводів наведено в Додатку - Завантажити
