Провід для рухомого складу ППСТВнг (А)

Провод для подвижного состава ППСТВнг(А)

Застосування

Провід для рухомого складу з ізоляцією з термоеластопласта, в оболонці з термоеластопласта полівінілхлоридного не поширює горіння.
Провід призначений для приєднання до рухомих струмоприймачів, монтажу при обмежених переміщеннях, фіксованого монтажу при впливі мастил, дизельного палива, озону, дощу, пилу, сонячного випромінювання.

Особливості та властивості кабелю
Оптимізована конструкція по вазі і об'єму кабелю;
Покращені властивості протипожежної безпеки;
Стійкість до впливу озону і сонячної радіації;
Стійкість до впливу дощу, динамічного абразивного впливу пилу і випадання інею;
Стійкість до мастила і дизельного палива.

Типова конструкція

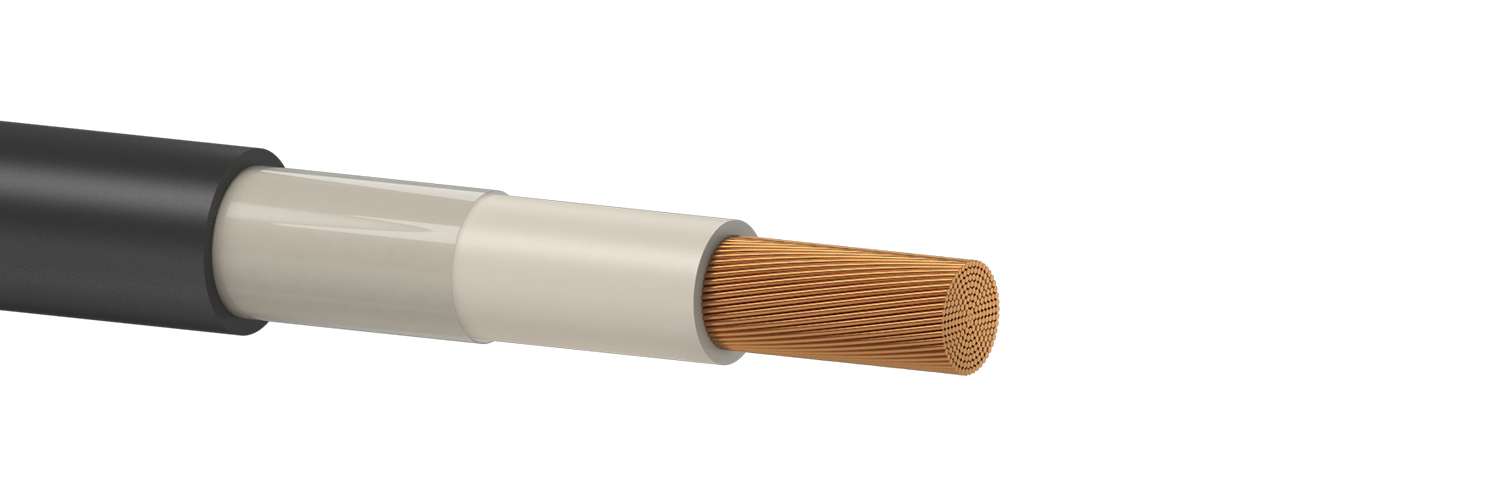

Структура кабелю

1. Струмопровідна жила-мідна або мідна луджена, багатодротяна;
2. Ізоляція-термоеластопласт;
3. Шар з полімерної стрічки;
4. Зовнішня оболонка-термоеластопласт полівінілхлоридний, що не поширює горіння.

Варіанти виконання

ППСТВнг(А)-HF - провід з ізоляцією з термоеластопласту, в оболонці з термоеластопласту поливинилхлоридного що не поширює горіння і не виділяє корозійно-активних газоподібних продуктів.

Відповідність вимогам

ТЗ №01-14 ТО (Заводська нормативна документація)

Основні техніко-експлуатаційні характеристики

Провідник: 5 клас гнучкості відповідно до ДСТУ EN 60228 (IEC 60228)
Кількість жил: 1
Перетин, мм2: 0,75 – 300
Номінальна напруга, В: 660; 1000; 2000; 3000; 4000
Частота, Гц, не більше: 400
Температура експлуатації: від -60°С до+70°С
Тривало допустима температура нагріву жил: +90°С
при монтажі і прокладці: від -15°С до+50°С
Радіус вигину: 5 діаметрів дроту

Номенклатура і масо-габаритні характеристики

Номінальний перетин провідника, мм2 Опір мідної жили (лудженої жили), Ом/км Діаметр проводу на ном. напр. 660В (мм) Діаметр проводу на ном. напр. 1000В (мм) Діаметр кабелю на ном. напр. 2000В (мм) Діаметр кабелю на ном. напр. 3000В (мм) Діаметр кабелю на ном. напр. 4000В (мм) Діаметр кабелю на ном. напр. 660В (мм) Діаметр кабелю на ном. напр. 1000В (мм) Діаметр кабелю на ном. напр. 2000В (мм) Діаметр кабелю на ном. напр. 3000В (мм) Діаметр кабелю на ном. напр. 4000В (мм)
0,75 26 (26,7) 4,5 4,9 5,3 5,8 6,1 19 21 25 27 32
1 19,5 (20,0) 4,7 5,1 5,6 5,9 6,3 21 24 28 30 35
1,5 13,3 (13,7) 5 5,4 6 7,2 10 27 29 33 35 41
2,5 7,98 (8,21) 5,5 5,9 6,5 7,7 10,6 36 40 45 47 53
4 4,95 (5,09) 6 6,5 7,2 8,3 11,1 55 60 65 68 75
6 3,30 (3,39) 6,8 7,2 8,1 9,2 12 76 80 86 89 96
10 1,91 (1,95) 9,1 9,5 10,1 11,2 13,9 117 122 129 132 141
16 1,21 (1,24) 11 11,2 11,4 13 15,6 185 193 202 211 222
25 0,78 (0,795) 13 13 13,3 14,9 17,1 274 284 296 309 322
35 0,554 (0,565) 15 15 15,9 16,7 18,9 375 392 407 421 435
50 0,386 (0,393) 17 17,4 17,8 19,1 21,9 495 533 548 578 595
70 0,272 (0,277) 19 19,8 20,4 21,1 23,2 700 737 755 787 806
95 0,206 (0,210) 22 22,4 22,9 24,1 25,7 903 993 1013 1048 1070
120 0,161 (0,164) 24 24,9 25,2 26,6 28,3 1185 1230 1255 1298 1322
150 0,129 (0,132) 27 27,3 28 29 30,7 1458 1539 1567 1657 1701
185 0,106 (0,108) 28 28,8 30 30,4 31,6 1735 1886 1917 2016 2064
240 0,0801 (0,0817) 33 33 33,6 34,3 35,6 2315 2415 2446 2551 2600
300 0,0641 (0,0654) 35 35,4 36 37,1 37,9 2845 2919 2956 3076 3135
