Провод медный для электрических установок ППВ

Провод медный для электрических установок ППВ

Применение

Провод предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а так же для монтажа электрооборудования, машин механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Прокладывается в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей. Для негибкого монтажа.

Типовая конструкция

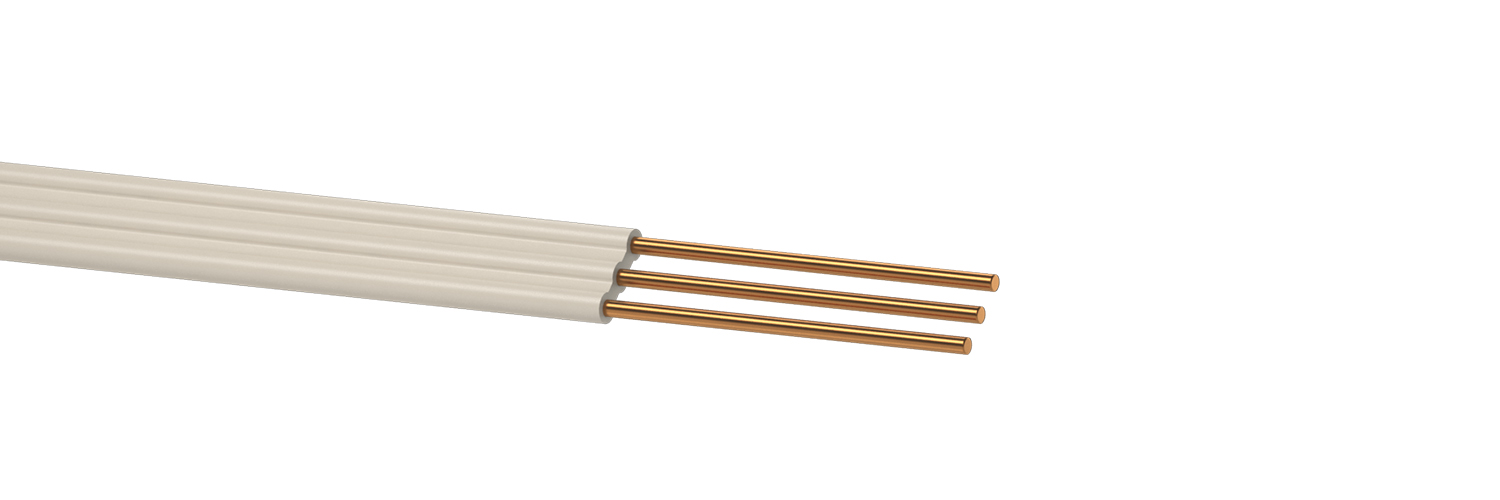

Структура провода

1. Токопроводящая жила - медная однопроволочная сечением от 1,0 до 6,0 мм 2. Число жил : 2 или 3. Жилы уложены параллельно, в одной плоскости, изолированы с разделительным ленточным основанием
2. Изоляция жил - поливинилхлоридный пластикат (ПВХ).
Цвета изоляции: белый, натуральный или серый - Б, желтый или оранжевый - Ж, красный или розовый - К, синий или голубой - С, зеленый - З, коричневый - Кч, черный или фиолетовый - Ч.

Варианты исполнения

Соответствие требованиям

ТУ У 31.3-05758730-025-2002,
IEC 60227-3

Основные технико-эксплуатационные характеристики

Температура эксплуатации, °С от -50 до +70
Температура прокладки и монтажа, °С от -15 до +70
Длительно допустимая температура нагрева жил, °С +70
Минимальный радиус изгиба при прокладке 10 минимальных размеров провода

Номенклатура и массо-габаритные характеристики

Марка провода Номинальное сечение жилы, мм2 Наружный размер провода, мм, макс. Масса провода, кг/км
ППВ 2х1 1,0 2,3х5,6 27,24
ППВ 2х1,5 1,5 2,8 х 6,6 39,52
ППВ 2х2,5 2,5 3,4 х 7,8 69,29
ППВ 2х4 4,0 3,9 х 8,7 91,91
ППВ 3х1,5 1,5 2,8 х 10,3 59,62
ППВ 3х2,5 2,5 3,4 х 12,1 98,77
ППВ 3х4 4,0 3,9 х 13,6 138,20
ППВ 3х6 6,0 4,3х15 196,87
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
