Кабели контрольные алюминиевые, бронированные АКВБбШв

Кабели контрольные алюминиевые, бронированные АКВБбШв

Применение

Кабель предназначен для монтажа, установки, ремонта и технического обслуживания электрораспределительной и контрольной аппаратуры, для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Прокладка в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.

Типовая конструкция

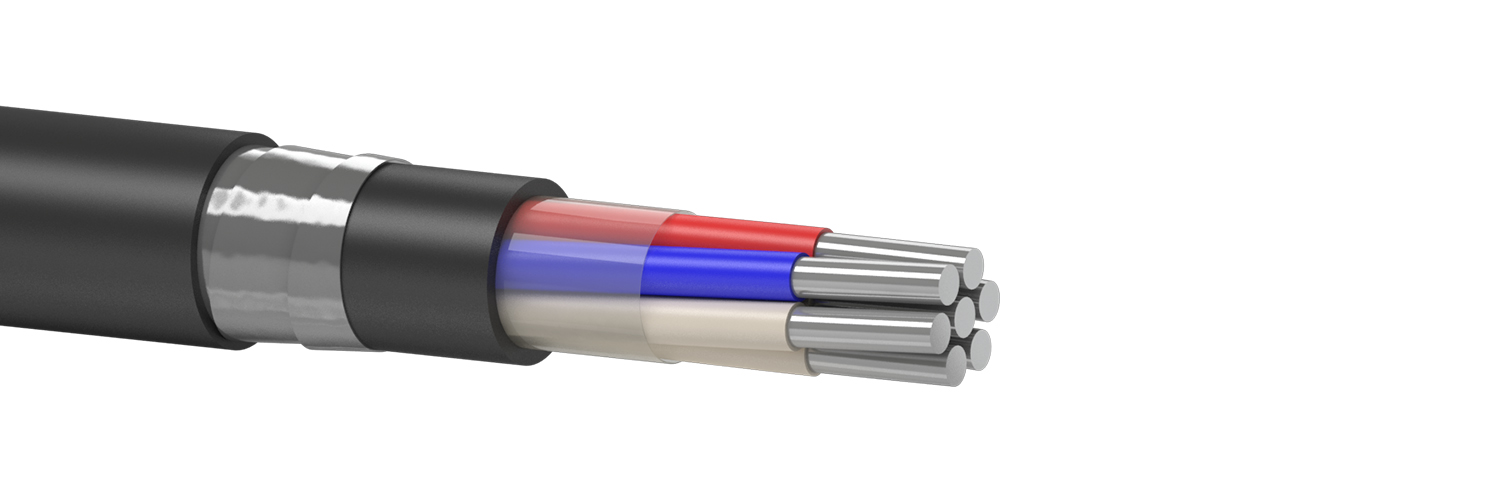

Структура кабеля

1. Токопроводящая жила - алюминиевая однопроволочная,
сечением: 2,5; 4,0; 6,0; 10,0 мм 2 ;
2. Изоляция - поливинилхлоридный пластикат;
(Изолированные жилы скручены в сердечник);
3. Поясная изоляция - полимерная лента;
4. Внутрення оболочка - поливинилхлоридный пластикат;
5. Броня - стальные оцинкованные ленты;
6. Наружная оболочка - поливинилхлоридный пластикат.

Варианты исполнения

АКВБбШвнг, с поясной изоляцией и защитным шлангом из ПВХ пластиката пониженной горючести;
АКВБбШвнг-LS, с поясной изоляцией и защитным шлангом из ПВХ пластиката пониженной горючести с пониженным дымогазовыделением.

Соответствие требованиям

ТУ У 05758730.013-2000

Основные технико-эксплуатационные характеристики

Температура эксплуатации от -40°С до +50°С
Температура прокладки и монтажа от -10°С до +50°С
Минимальный радиус изгиба при монтаже 20 диаметров кабеля
Минимальный срок службы не менее 25 лет (при прокладке в помещениях, туннелях, каналах).

Номенклатура и массо-габаритные характеристики

Маркоразмер кабеля Расчетные наружные размеры кабеля, мм (справочные) Масса кабеля, кг/км (справочная)
4 х 2.5 14,877 337,33
5 х 2.5 15,724 372,18
7 х 2.5 16,6 420,34
10 х 2.5 19,550 536,69
14 х 2.5 20,747 618,51
19 х 2.5 22,470 726,76
27 х 2.5 27,088 1002,91
37 х 2.5 29,27 1232,03
4 х 4 16,492 406,96
5 х 4 17,533 460,47
7 х 4 18,61 520,70
10 х 4 22,2 673,21
14 х 4 24,072 814,24
19 х 4 26,590 993,71
27 х 4 31,539 1333,97
37 х 4 34,590 1619,48
4 х 6 17,576 460,07
5 х 6 18,748 525,06
7 х 6 19,96 599,21
10 х 6 24,4 807,25
14 х 6 26,456 979,25
19 х 6 29,240 1203,40
27 х 6 34,306 1683,37
37 х 6 38,140 1978,01
4 х 10 20,372 600,62
5 х 10 21,88 696,89
7 х 10 23,840 832,76
10 х 10 29,840 1159,06
14 х 10 32,012 1392,49
19 х 10 35,040 1690,07
27 х 10 42,240 2332,08
37 х 10 47,060 2940,59
