Кабелі силові з XLPE ізоляцією 6-35 кВ

Кабелі силові броньовані алюмінієвим дротом з ізоляцією із зшитого поліетилену АПвЕАкВ, ПвЕАкВ на напругу 6-35 кВ

Кабели силовые бронированные алюминиевой проволокой с изоляцией из сшитого полиэтилена  АПвАкВ, ПвАкВ на напряжение 6-35 кВ

Застосування

Одножильні кабелі силові з мідними або алюмінієвими жилами, з ізоляцією зі зшитого поліетилену, броньовані алюмінієвим дротом, у зовнішній оболонці з полівінілхлоридного пластикату.
Кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу Uo/U(Um) 3,6/6(7,2); 6/10(12); 8,7/15(17,5); 12/20(24); 18/30(36); 20,8/35(42) кВ номінальною частотою 50Гц для мереж із заземленою та ізольованою нейтраллю.
Uo - номінальна напруга між жилою й землею (ізольованою нейтраллю), на яке розрахований кабель
U - номінальна напруга між жилами
Um - максимальне значення напруги мережі, при якому може використовуватися кабель.
Кабелі застосовуються для прокладання в сухих, слабо корозійно-активних ґрунтах, в приміщеннях, каналах і тунелях, шахтах, у місцях, де можливі механічні впливи на кабель.

Допускається прокладання на трасах без обмеження різниці рівнів.
Кабелі повинні бути прокладені у відповідності з діючими «Правилами улаштування електроустановок» (ПУЕ).
Прокладка кабелю повинна здійснюватися у відповідності з діючою документацією, затвердженою в установленому порядку.

Типова конструкція

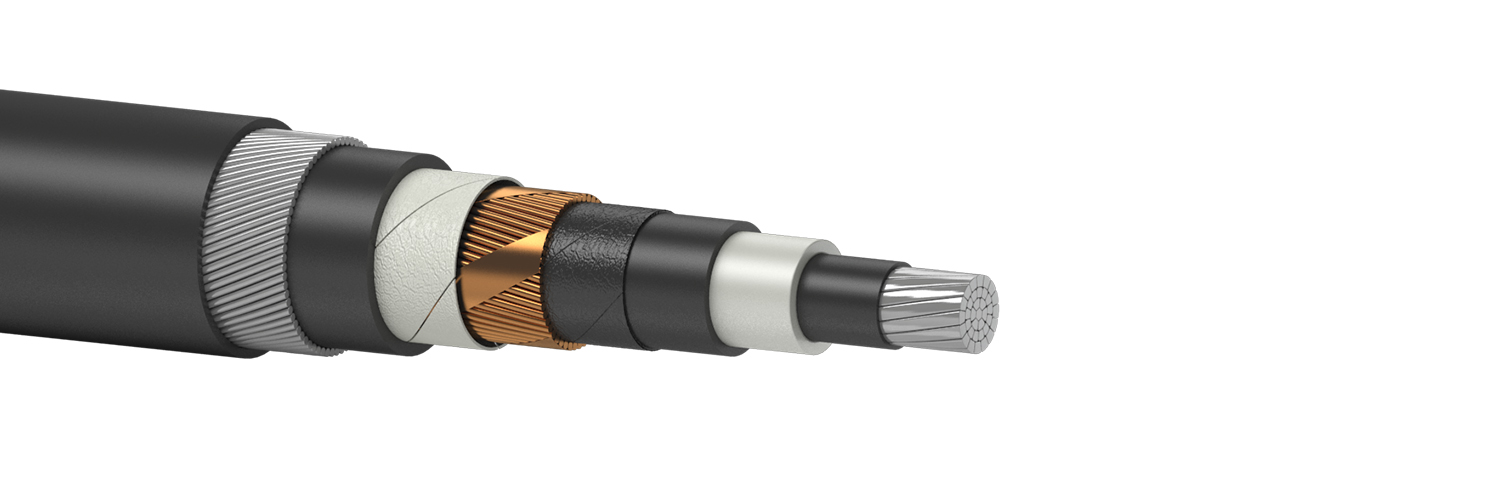

Структура кабелю

1. Струмопровідна жила - алюмінієва або мідна, багатодротяна, ущільнена, круглої форми, перетином до 800мм2;
2. Напівпровідний екран зі зшиваємої композиції поліетилену по струмопровідній жилі;
3. Ізоляція - зшитий поліетилен;
4. Напівпровідний екран зі зшиваємої композиції поліетилену з ізоляції;
5. Шар з напівпровідної водоблокуючої стрічки;
6. Екран - мідні дроти, скріплені мідною стрічкою;
7. Внутрішня оболонка - полівінілхлоридний пластикат;
8. Броня - круглі дроти з алюмінієвого сплаву;
9. Захисний шланг - полівінілхлоридний пластикат.

Варіанти виконання

1. АПвЕАкВнг, ПвЕАкВнг - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння;
АПвЕАкВнгд, ПвЕАкВнгд - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння, з низьким виділенням диму та корозійно-активних газів.
2. АПвЕгаАкВ, ПвЕгаАкВ - кабелі з додатковою поперечною герметизацією. Застосування - те ж, в т. ч. в сирих, частково затоплюваних приміщеннях.

Відповідність вимогам

ТУ У 27.3-05758730-093:2017;
ДСТУ IEC 60502-2;
ДСТУ IEC 60840;
CENELEC HD 620 S2;
CENELEC HD 605 S2.

Основні техніко-експлуатаційні характеристики

Температура навколишнього середовища при експлуатації від -50°С до +50°С
Тривало допустима температура нагріву жил +90°С
Максимально допустима температура нагріву жил при короткому замиканні +250°С
Максимально допустима температура мідного екрану при короткому замиканні +350°С
Максимально допустима температура нагріву жил при короткому замиканні за умовою не загоряння кабелю (тривалість короткого замикання не повинна перевищувати 5с) +400°С
Допустима температура нагріву жил кабелів в аварійному режимі 130 °С
Тривалість роботи кабелів в аварійному режимі не повинна бути більше 8 годин на добу і не більше 1000 годин за термін використання
Прокладка кабелів без попереднього підігріву проводиться за температурою не нижче -15°С
Мінімальний радіус вигину при прокладці не менше ніж 20 діаметрів кабелю
Гарантійний термін експлуатації 5 років з дати введення кабелів в експлуатацію, але не більше 6 років з дня виготовлення

Номенклатура та ваго-габаритні характеристики

  Довідкові дані про допустимі струмові навантаження, зовнішній діаметр і маси кабелів наведені в Додатках.
Критерій сортування
Запис не знайдено.
Додатки

ДОДАТОК A1. Довідкова інформація по зовнішньому діаметру та розрахунковій масі силових кабелів на напругу 6-35кВ - Завантажити

ДОДАТОК A2. Довідкова інформація щодо допустимих струмових навантажень силових кабелів на напругу 6-35кВ - Завантажити

ДОДАТОК A3. Таблиця відповідності марок силових кабелів на напругу 6-35кВ (Україна – ЄС) - Завантажити
