Провод медный неизолированный гибкий МГ

Провод медный неизолированный гибкий МГ

Применение

Провод предназначен для применения в электрических установках и устройствах, а также в качестве антенн.

УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Климатическое исполнение проводов: В, категории размещения 2 по ГОСТ 15150. Диапазон температур эксплуатации:
от -60°С до +55°С.
Провода устойчивы к воздействию атмосферного давления: от 133·10 -4 кПа до 294 кПа.
Провода устойчивы к воздействию росы, инея, дождя, морского тумана, солнечного излучения, песка, плесневых грибов.

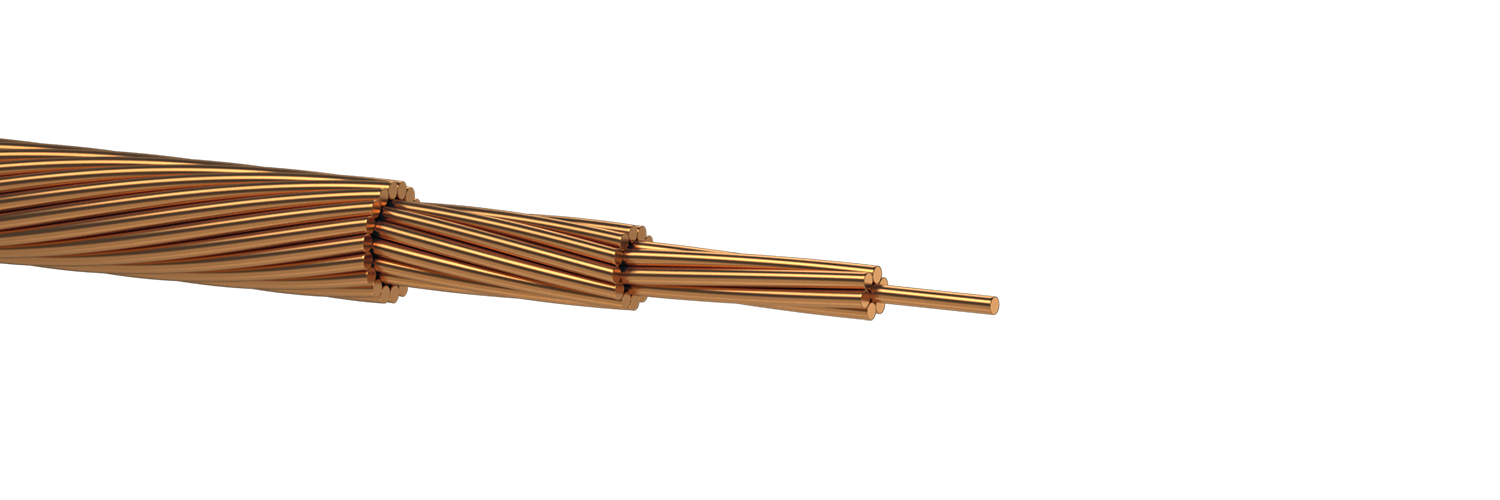

Типовая конструкция

Структура кабеля

Медные проволоки, скрученные в стренги, которые в свою очередь скручены в провод сечением от 1,5 до 300мм 2 . Рядом расположенные повивы стренг скручены в разные стороны. Наружный повив стренг имеет левое направление скрутки.

Варианты исполнения

Соответствие требованиям

ТУ 16-705.466-87

Основные технико-эксплуатационные характеристики

Номинальное сечение провода, мм2 Разрывное усилие, Н, не менее
1.5 560
2.5 960
4.0 1510
6.0 2100
10.0 3920
16.0 6130

Номенклатура и массо-габаритные характеристики

Номинальное сечение провода, мм2 Номинальный диаметр проволоки, мм Число проволок Расчетный диаметр, мм Масса 1 км провода, кг Максимальная токовая нагрузка, А
1.5 0.32 19 1,60 14,0 10
1.5* 0.20 49 1,80 14,0 10
2.5 0.26 49 2,34 24,0 16
4.0 0.32 49 2,88 36,0 25
6.0 0.38 49 3,42 50,8 37
10.0 0.52 49 4,68 95,0 60
10.0* 0.30 140 4,77 91,0 60
16.0 0.64 49 5,76 144 92
16.0* 0.30 224 6,03 145 92
25.0 0.58 98 7,67 237 137
35.0 0.58 133 8,70 322 173
50.0 0.68 133 10,20 442 219
70.0 0.68 189 12,55 629 267
95.0 0.68 259 14,28 861 319
120.0 0.77 259 16,17 1104 395
150.0 0.85 259 17,85 1346 465
185.0 0.80 361 20,00 1662 538
240.0 0.85 427 22,95 2219 684
