Кабель управління гнучкий КГВВ
Застосування
Кабель призначений для фіксованого монтажу силових ланцюгів, ланцюгів управління та місцевого освітлення на верстатах і механізмах при напрузі до 660 В змінного струму частоти 50 Гц або 1000 В постійного струму.

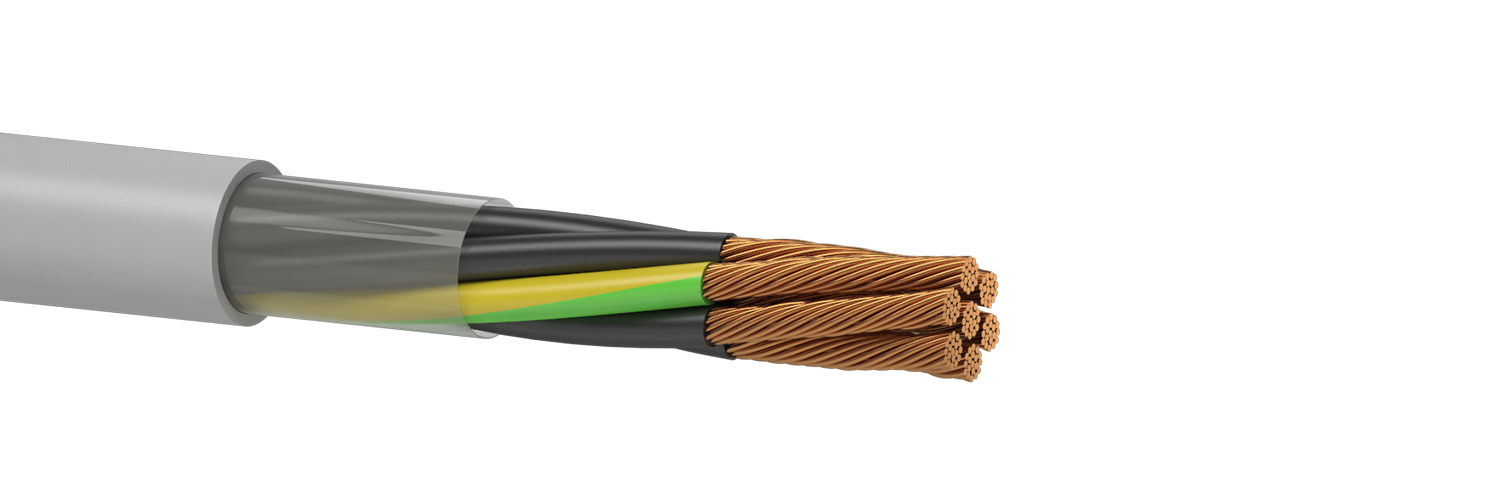

Типова конструкція
1. Струмопровідна жила-мідна багатодротяна,
5 клас гнучкості відповідно до ДСТУ EN 60228 (IEC 60228);
2. Ізоляція - полівінілхлоридний пластикат;
(Ізольовані жили скручені. Кількість жил: 3; 4; 5; 7; 10; 14; 19; 27; 37...; ідентифікація жил: кольорова або чорні жили з цифровим маркуванням і жила заземлення зелено-жовтого кольору.)
3. Поясна ізоляція-поліамідна або поліетилентерефталатна
стрічка (Необов'язково: заповнення ПВХ або невулканізованою гумовою сумішшю);
4. Оболонка-полівінілхлоридний пластикат.
Варіанти виконання
КГВВнг (КГВВнг 110) з оболонкою з ПВХ пластикату зниженої горючості;
КГВВнг-LS (КГВВнг-LS 110) з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 31.3-05758730-071-2011
ТЗ № 03-16 ТО (Заводська технічна специфікація для марок КГВВ 110 ("CLASSIC 110").
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -40°С до +50°С |
| Температура прокладання і монтажу | від -15°С до +50°С |
| Тривало допустима температура на жилі кабелю | + 70°С |
| Мінімальний радіус вигину при монтажі | 7 діаметрів кабелю |
| Мінімальний радіус вигину при експлуатації | 10 діаметрів кабелю |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км (довідкова) |
| 3 х 0,5 | 5,8 | 44 |
| 4 х 0,5 | 6,3 | 54 |
| 5 х 0,5 | 6,9 | 65 |
| 7 х 0,5 | 7,5 | 82 |
| 10 х 0,5 | 9,4 | 114 |
| 14 х 0,5 | 10,3 | 150 |
| 19 х 0,5 | 11,4 | 195 |
| 3 х 0,75 | 6,8 | 65 |
| 4 х 0,75 | 7,5 | 75 |
| 5 х 0,75 | 9 | 115 |
| 7 х 0,75 | 11 | 150 |
| 10 х 0,75 | 11,5 | 190 |
| 14 х 0,75 | 12,1 | 230 |
| 19 х 0,75 | 14 | 270 |
| 3 х 1 | 6,7 | 63,7 |
| 4 х 1 | 7,3 | 81 |
| 5 х 1 | 8 | 96 |
| 7 х 1 | 8,7 | 126 |
| 10 х 1 | 11 | 176 |
| 14 х 1 | 12,4 | 250 |
| 19 х 1 | 13,8 | 323 |
| 3 х 1,5 | 7,8 | 88 |
| 4 х 1,5 | 8,6 | 112 |
| 5 х 1,5 | 9,4 | 139 |
| 7 х 1,5 | 10,2 | 179 |
| 10 х 1,5 | 13,5 | 263 |
| 14 х 1,5 | 14,8 | 353 |
| 19 х 1,5 | 16,7 | 450 |
| 3 х 2,5 | 8,8 | 124 |
| 4 х 2,5 | 9,6 | 160 |
| 5 х 2,5 | 10,6 | 199 |
| 7 х 2,5 | 12 | 270 |
| 10 х2,5 | 15,3 | 379 |
| 14 х 2,5 | 16,7 | 514 |
| 19 х 2,5 | 18,7 | 678 |
| 3 х 4 | 9,8 | 173 |
| 4 х 4 | 10,8 | 226 |
| 5 х 4 | 12,3 | 293 |
| 4 х 16 | 20,2 | 850 |
