Кабелі силові з ізоляцією зі зшитого поліетилену АПвЕгаВ, ПвЕгаВ на напругу 6-35 кВ
Застосування
Кабелі силові з мідними або алюмінієвими жилами, одножильні або трьохжильні, з ізоляцією зі зшитого поліетилену, з поздовжньою і поперечною герметизацією від поширення вологи, у зовнішній оболонці з поліетилену.
Кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу Uo/U(Um) 3,6/6(7,2); 6/10(12); 8,7/15(17,5); 12/20(24); 18/30(36); 20,8/35(42) кВ номінальною частотою 50Гц для мереж із заземленою та ізольованою нейтраллю.
Uo - номінальна напруга між жилою й землею (ізольованою нейтраллю), на яке розрахований кабель.
U - номінальна напруга між жилами.
Um - максимальне значення напруги мережі, при якому може використовуватися кабель.
Кабелі застосовуються для прокладання в ґрунтах з підвищеною вологістю, а також у воді (в несудноплавних водоймах) при дотриманні заходів, що виключають механічні пошкодження кабелю.
Допускається прокладання кабелів у повітрі за умови захисту від сонячної радіації, в т. ч. в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту.
Допускається прокладання на трасах без обмеження різниці рівнів.
Кабелі повинні бути прокладені у відповідності з діючими «Правилами улаштування електроустановок» (ПУЕ).
Прокладка кабелю повинна здійснюватися у відповідності з діючою документацією, затвердженою в установленому порядку.

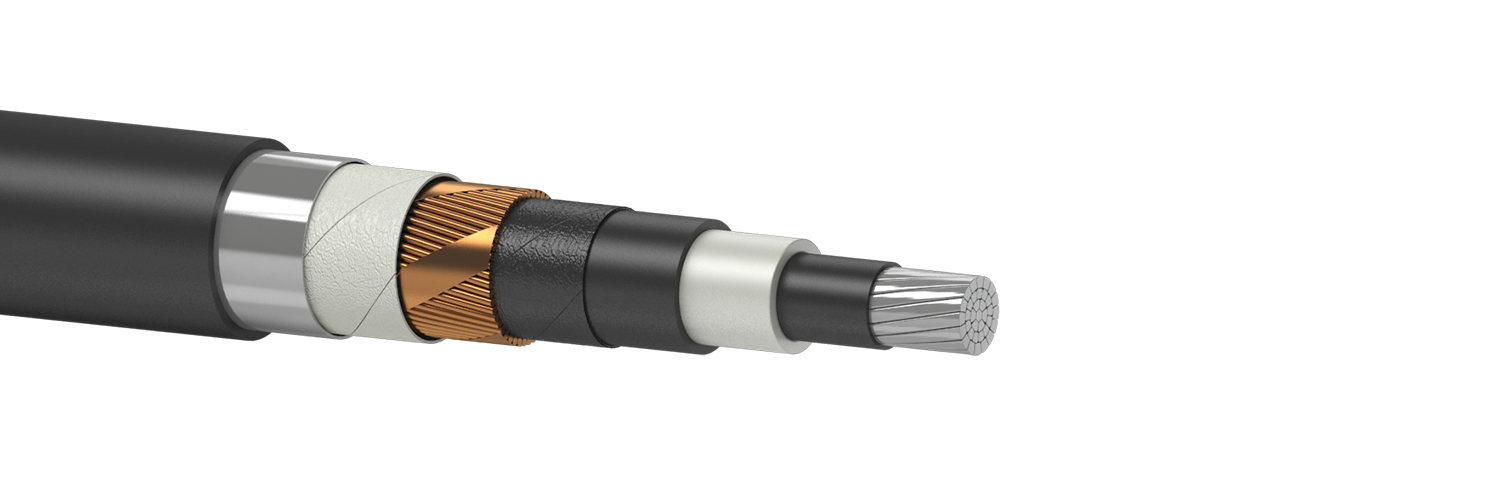

Типова конструкція
1. Струмопровідна жила - алюмінієва або мідна, багатодротяна, ущільнена, круглої форми, діаметром до 800мм 2 (300 мм 2 для трьохжильних кабелів);
2. Напівпровідний екран зі зшиваємої композиції поліетилену по струмопровідній жилі;
3. Ізоляція - зшитий поліетилен;
4. Напівпровідний екран зі зшиваємої композиції поліетилену з ізоляції;
5. Шар з напівпровідної водоблокуючої стрічки;
6. Екран - мідні дроти, скріплені мідною стрічко;
7. Розділовий шар з водоблокуючої стрічки;
8. Алюмополіетиленова стрічка;
9. Зовнішня оболонка - полівінілхлоридний пластикат.
Варіанти виконання
АПвЕгаВнг, ПвЕгаВнг - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння;
АПвЕгаВнгд, ПвЕгаВнгд - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння, з низьким виділенням диму та корозійно-активних газів.
Відповідність вимогам
ТУ У 27.3-05758730-093:2017;
ДСТУ IEC 60502-2;
ДСТУ IEC 60840;
CENELEC HD 620 S2;
CENELEC HD 605 S2.
Основні техніко-експлуатаційні характеристики
| Температура навколишнього середовища при експлуатації | від -50°С до +50°С |
| Тривало допустима температура нагріву жил | +90°С |
| Максимально допустима температура нагріву жил при короткому замиканні | +250°С |
| Максимально допустима температура мідного екрану при короткому замиканні | +350°С |
| Максимально допустима температура нагріву жил при короткому замиканні за умовою не загоряння кабелю (тривалість короткого замикання не повинна перевищувати 5с) | +400°С |
| Допустима температура нагріву жил кабелів в аварійному режимі | 130 °С |
| Тривалість роботи кабелів в аварійному режимі не повинна бути більше 8 годин на добу і не більше 1000 годин за термін використання | |
| Прокладка кабелів без попереднього підігріву проводиться за температурою не нижче | -15°С |
| Мінімальний радіус вигину при прокладці: | |
| - одножильних кабелів | не менше ніж 20 діаметрів кабелю |
| - трьохжильних кабелів | не менше ніж 15 діаметрів кабелю |
| Гарантійний термін експлуатації | 5 років з дати введення кабелів в експлуатацію, але не більше 6 років з дня виготовлення |
Номенклатура та ваго-габаритні характеристики
| Довідкові дані про допустимі струмові навантаження, зовнішній діаметр і маси кабелів наведені в Додатках. |
ДОДАТОК A1. Довідкова інформація по зовнішньому діаметру та розрахунковій масі силових кабелів на напругу 6-35кВ - Завантажити
ДОДАТОК A2. Довідкова інформація щодо допустимих струмових навантажень силових кабелів на напругу 6-35кВ - Завантажити
ДОДАТОК A3. Таблиця відповідності марок силових кабелів на напругу 6-35кВ (Україна – ЄС) - Завантажити
