Провод алюминиевый для электрических установок АППВ

Провод алюминиевый для электрических установок АППВ

Применение

Провод предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а так же для монтажа электрооборудования, машин механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Прокладывается в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей. Для негибкого монтажа.

Типовая конструкция

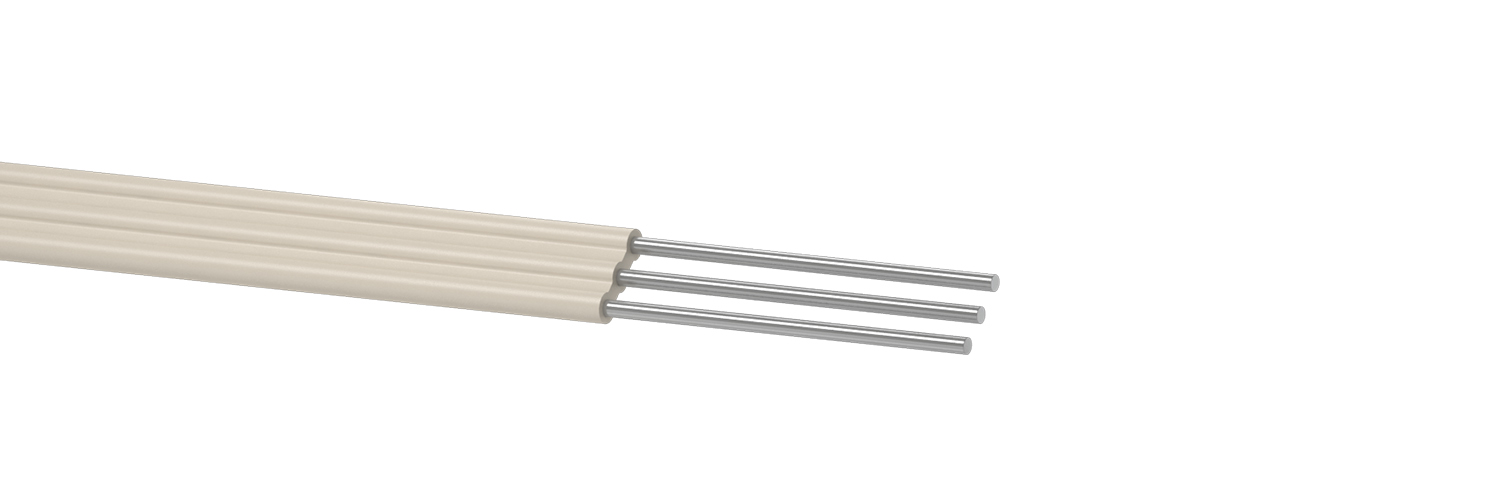

Структура кабеля

1. Токопроводящая жила - алюминиевая однопроволочная сечением от 1,5 до 6,0 мм 2 ;
(Число жил - 2 или 3. Жилы уложены параллельно, в одной плоскости, изолированы с разделительным ленточным основанием);
2. Изоляция - поливинилхлоридный пластикат
(Цвет изоляции: белый, натуральный или серый - Б, желтый или оранжевый - Ж, красный или розовый - К, синий или голубой - С, зеленый - З, коричневый - Кч, черный или фиолетовый - Ч).

Варианты исполнения

Соответствие требованиям

ТУ У 31.3-05758730-025-2002;
IEC 60227-3.

Основные технико-эксплуатационные характеристики

ОСНОВНЫЕ ТЕХНИКО-ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ
Температура эксплуатации от -50°С до+70°С
Температура прокладки и монтажа от -15°С до+70°С
Длительно допустимая температура нагрева жил +70°С
Минимальный радиус изгиба при монтаже 10 минимальных размеров провода

Номенклатура и массо-габаритные характеристики

Маркоразмер провода Расчетные наружные размеры провода, мм (справочные) Масса провода, кг/км (справочная)
АППВ 2х2,5 3,4х7,8 32,2
АППВ 2х4,0 3,9х8,7 43,5
АППВ 2х6,0 4,4х9,7 57,9
АППВ 3х2,5 3,4х12,1 50,0
АППВ 3х4,0 3,8х13,3 62
АППВ 2х6,0 4,2х9,4 53
АППВ 3 х 6,0 4,2х14,7 80,43
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
