Кабель контрольний екранований багатожильний для рухомого складу КПСТВЕнг (А)

Кабель контрольный экранированный многожильный для подвижного состава КПСТВЭнг(А)

Застосування

Кабель зниженої пожежної небезпеки, для рухомого складу з ізоляцією з термоеластопласта, із зовнішнім екраном у вигляді обплетення з мідних луджених дротів, в оболонці з термоеластопласта полівінілхлоридного, що не поширює горіння.
Кабель призначений для внутрішніх і зовнішніх з'єднань електрообладнання на рухомому складі, включаючи спеціальний рухомий склад залізничного транспорту: для нерухомої групової прокладки і для приєднання до електрообладнання, розміщеному на рухомих частинах складу, міжвагонних і міжсекційних з'єднаннях.
Кабель призначений для приєднання до рухомих струмоприймачів, монтажу при обмежених переміщеннях, фіксованого монтажу при впливі мастил, дизельного палива, озону, дощу, пилу, сонячного випромінювання.

Типова конструкція

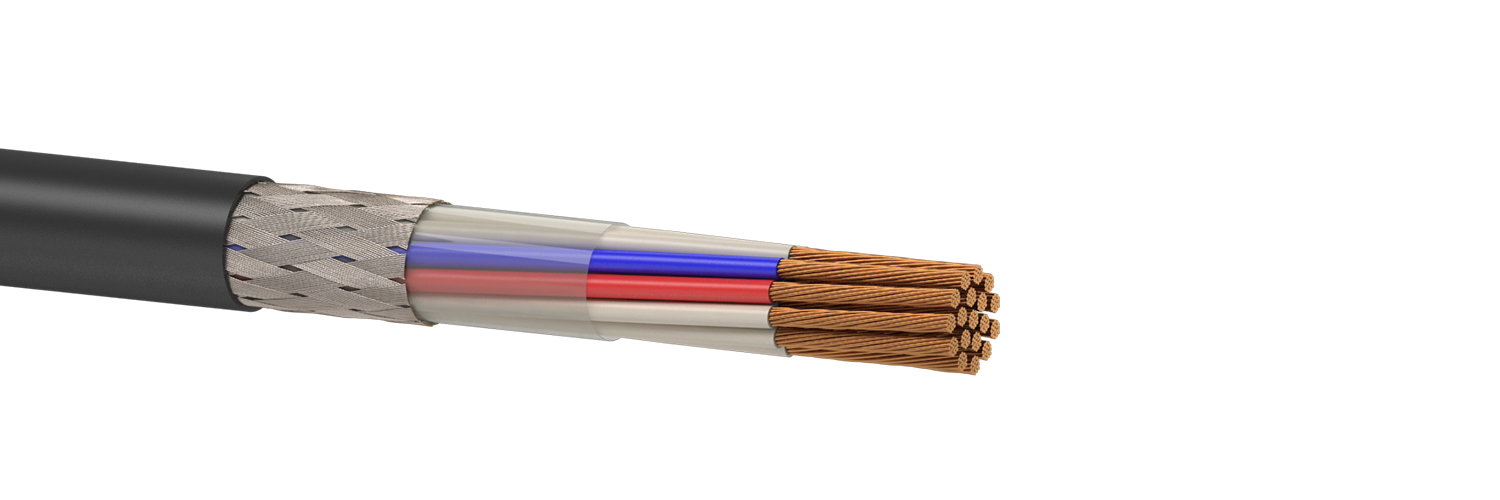

Структура кабелю

1. Струмопровідна жила - мідна або мідна луджена, багатодротяна;
2. Ізоляція - термоеластопласт;
3. Шар з полімерної стрічки (опціонально);
4. Екран - обплетення з мідних луджених дротів;
5. Шар з полімерної стрічки;
6. Зовнішня оболонка - термоеластопласт полівінілхлоридний, що не поширює горіння.

Варіанти виконання

КПСТВЕнг (А) -HF - кабель для рухомого складу з ізоляцією з термоеластопласту, із зовнішнім екраном у вигляді обплетення з мідних луджених дротів, в оболонці з термоеластопласту полівінілхлоридного, що не поширює горіння і не виділяє корозійно-активних газоподібних продуктів.

Відповідність вимогам

ТЗ №01-14 ТО (заводська нормативна документація)

Основні техніко-експлуатаційні характеристики

Провідник: 5 клас гнучкості відповідно до ДСТУ EN 60228 (IEC 60228)
Кількість жил: 2; 3; 4; 5; 7; 12; 16; 19; 24; 27; 33; 37
Перетин, мм2: 0,5 - 2,5
Номінальна напруга, В: 660
Частота, Гц, не більше: 400
Температура експлуатації: від -60°С до +70°С
Тривало допустима температура нагріву жил: +90°С
Температура при монтажі і прокладці: від -15°С до +50°С
Радіус вигину: 5 діаметрів проводу

Номенклатура та ваго-габаритні характеристики

Конструкція: Опір, Ом/км Зовнішній діаметр, мм Вага, кг/км
кількість і номінальний перетин жил мідна жила (луджена жила) (довідковий) (довідковий)
2х1,5 13,3 (13,7) 11,5 90
3х1,5 13,3 (13,7) 12,1 115
4х1,5 13,3 (13,7) 13,1 141
5х1,5 13,3 (13,7) 14,5 197
7х1,5 13,3 (13,7) 15,5 214
12х1,5 13,3 (13,7) 18,5 342
16х1,5 13,3 (13,7) 22,9 437
19х1,5 13,3 (13,7) 24 507
24х1,5 13,3 (13,7) 28,5 633
27х1,5 13,3 (13,7) 29,4 765
33х1,5 13,3 (13,7) 30,6 843
37х1,5 13,3 (13,7) 32,4 930
2х2,5 7,98 (8,21) 12,6 115
3х2,5 7,98 (8,21) 13,3 150
4х2,5 7,98 (8,21) 14,5 187
5х2,5 7,98 (8,21) 16,4 243
7х2,5 7,98 (8,21) 17,3 289
12х2,5 7,98 (8,21) 23 482
16х2,5 7,98 (8,21) 25,5 620
19х2,5 7,98 (8,21) 27,3 737
24х2,5 7,98 (8,21) 32 920
27х2,5 7,98 (8,21) 34 1120
33х2,5 7,98 (8,21) 35 1265
37х2,5 7,98 (8,21) 37 1373
