Провод для электрических установок ВВ (ВВ1, ВВ3, ВВ4)

Провод для электрических установок ВВ (ВВ1, ВВ3, ВВ4)

Применение

Провод предназначен для электрических установок на номинальное напряжение до 380/660 В или постоянное напряжение до 1000 В включительно. Для монтажа электрических цепей внутри приборов, для осветительной арматуры в сухих и сырых помещениях, а также для наружно монтируемых цепей.

Типовая конструкция

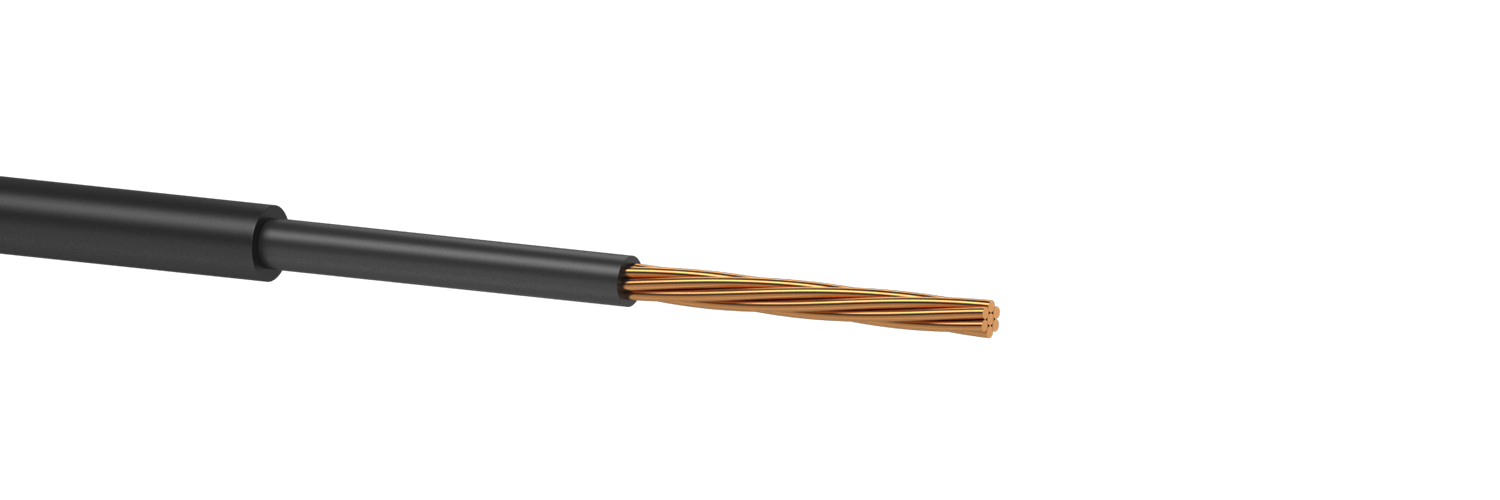

Структура провода

1. Токопроводящая жила - медная однопроволочная или многопроволочная;
2. Изоляция - поливинилхлоридный пластикат;
3. Оболочка - поливинилхлоридный пластикат.

Варианты исполнения

По степени гибкости:
ВВ-1 - для фиксированного монтажа ;
ВВ-2 - для участков, где возможны изгибы ;
ВВ-4 - для участков, где возможны частые изгибы.

Соответствие требованиям

ТУ У 05758730.011-99

Основные технико-эксплуатационные характеристики

Температура эксплуатации, °С от -50 до +70
Температура прокладки и монтажа, °С от -15 до +70
Длительно допустимая температура нагрева жил, °С +70
Минимальный радиус изгиба при прокладке 10 диаметров провода

Маркировка

Номенклатура и массо-габаритные характеристики

Марка провода Номинальное сечение жилы, мм2 Наружный диаметр провода, мм, макс. Масса провода, кг/км
ВВ-1 1,0 1,0 3,9 24,6
ВВ-1 1,5 1,5 4,4 32,3
ВВ-1 2,5 2,5 5 45,9
ВВ-2 1,5 1,5 4,5 32,9
ВВ-2 2,5 2,5 5,2 48,6
ВВ-2 4,0 4,0 6 66,7
ВВ-2 6,0 6,0 6,4 88,8
ВВ-2 10,0 10,0 7,8 139,4
ВВ-2 16,0 16,0 8,8 199
ВВ-2 25,0 25,0 10,6 301
ВВ-2 35,0 35,0 11,2 390
ВВ-4 1,0 1,0 4,1 26,2
ВВ-4 1,5 1,5 4,6 33,6
ВВ-4 2,5 2,5 5,2 46,5
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
