Шнур з'єднувальний ШВВПн
Застосування
Шнур призначений для приєднання машин і приладів побутового та аналогічного застосування до мереж номінальною змінною напругою до 380 В для систем 380/380 В.
Для приєднання приладів особистої гігієни та мікроклімату, електропаяльників, світильників, кухонних електромеханічних приладів, радіоелектронної апаратури, шнурів подовжувальних, пральних машин, холодильників та інших подібних приладів, експлуатованих в житлових і адміністративних приміщеннях.

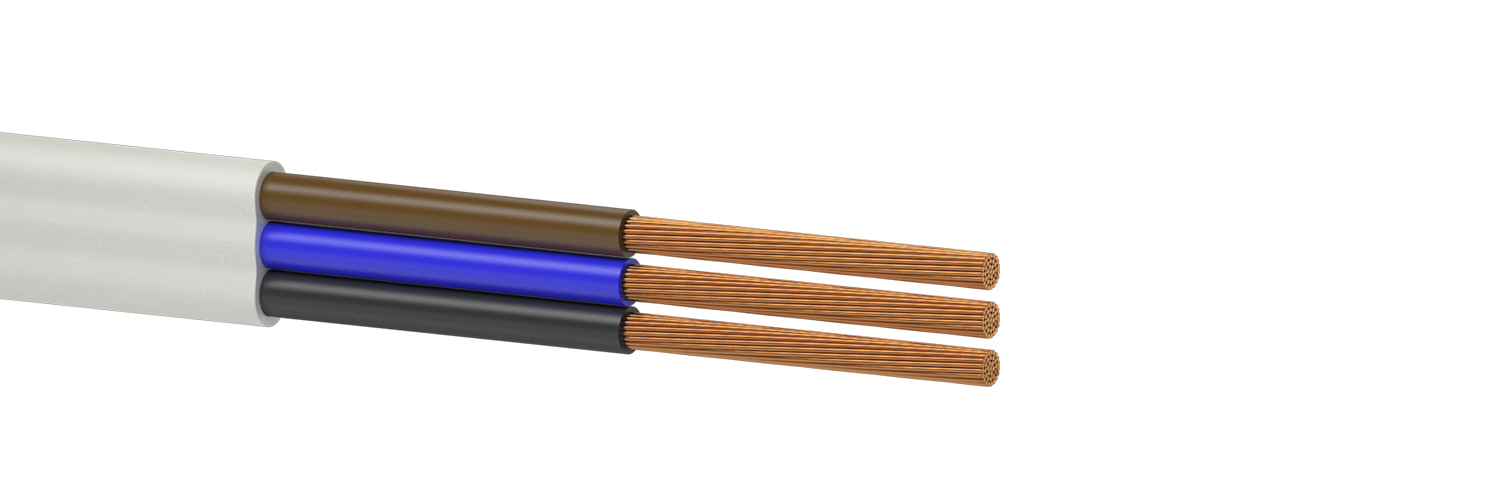

Типова конструкція
1. Струмопровідна жила - мідна багатодротяна;
2. Ізоляція - полівінілхлоридний пластикат
(Кількість жил: 2 або 3. Ізольовані жили укладені паралельно);
3. Оболонка - полівінілхлоридний пластикат;
(Колір оболонки: білий, блакитний, жовтий, зелений, коричневий, червоний, сірий, синій, чорний).
Варіанти виконання
Колір ізоляції струмопровідних жил:
1. Шнур з жилою заземлення (3 жили: жовто-зелений, блакитний, коричневий);
2. Шнур без жили заземлення (2 жили: блакитний, коричневий; 3 жили: блакитний, чорний, коричневий).
Відповідність вимогам
ГОСТ 7399-97
IEC 60227-5
Основні техніко-експлуатаційні характеристики
| Температура експлуатації, °С | від -25 до +40 |
| Тривало допустима температура нагріву жил, °С | +70 |
| Мінімальний радіус вигину при прокладці, мм | 30 |
Номенклатура та ваго-габаритні характеристики
| Марка проводу | Номінальний перетин жили, мм2 | Зовнішній розмір проводу, мм, макс. | Маса проводу, кг/км (довідкова) |
| ШВВПн 2 х 0,5 | 0,5 | 3,1 х 5,1 | 25,1 |
| ШВВПн 2 х 0,75 | 0,75 | 3,4 х 5,6 | 31,9 |
| ШВВПн 3 х 0,5 | 0,5 | 3,1 х 7,0 | 37,3 |
| ШВВПн 3 х 0,75 | 0,75 | 3,4 х 7,8 | 47,9 |
| ШВВПн 2 х 1 | 1,0 | 3,5х5,8 | 37,7 |
| ШВВПн 2 х 1,5 | 1,5 | 4,1 х 6,9 | 52,5 |
| ШВВПн 2 х 2,5 | 2,5 | 4,7 х 8,2 | 78,9 |
| ШВВПн 2 х 4 | 4,0 | 7,2х12 | 152,5 |
| ШВВПн 3 х 1 | 1,0 | 3,5х8,2 | 59,5 |
| ШВВПн 3 х 1,5 | 1,5 | 4,1 х 9,8 | 82,4 |
| ШВВПн 3 х 2,5 | 2,5 | 4,7 х 11,6 | 124,4 |
| ШВВПн 3 х 4 | 4,0 | 7,2х16,9 | 238,0 |
