Кабель управління гнучкий, екранований КГВЕВ
Застосування
Кабель призначений для фіксованого монтажу силових ланцюгів, ланцюгів управління та місцевого освітлення на верстатах і механізмах при напрузі до 660 В і 1000 В змінного струму частоти 60 Гц або 1000 В і 1500 В постійного струму відповідно.

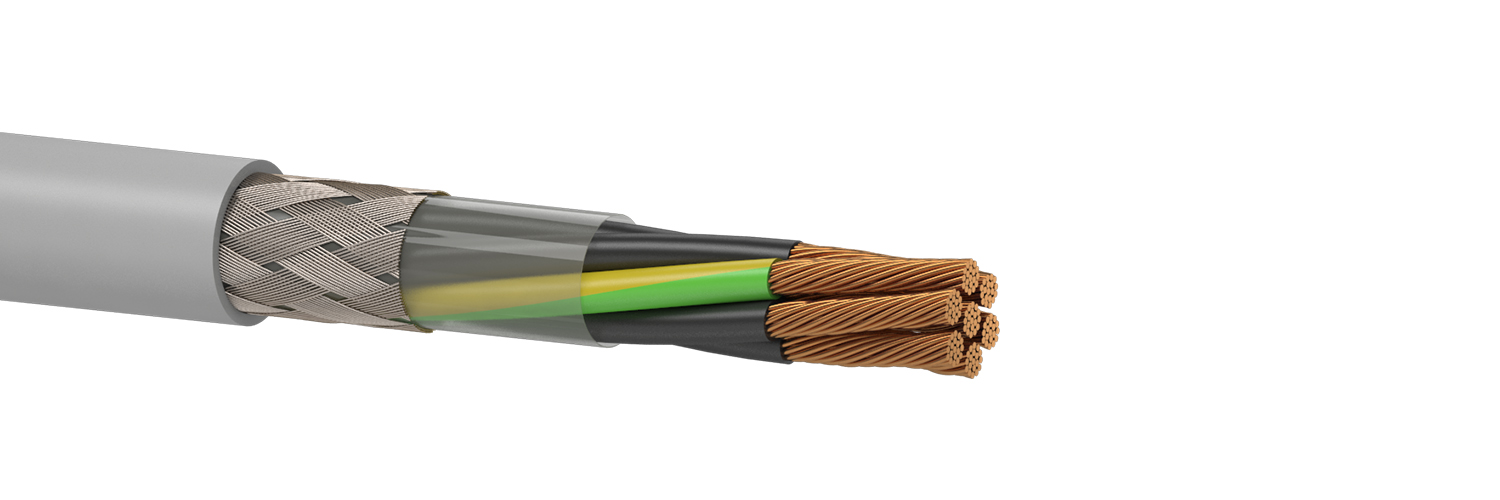

Типова конструкція
1. Струмопровідна жила-мідна багатодротяна,
5 клас гнучкості відповідно до ДСТУ EN 60228 (IEC 60228);
2. Ізоляція-полівінілхлоридний пластикат;
(Ізольовані жили скручені в джгут.)
Кількість жил: 2; 3; 4; 5; 7; 10; 14; 19; 27; 37...);
3. Поясна ізоляція-поліамідна або поліетилентерефталатна плівка;
4. Екран-обплетення з мідних дротів;
5. Оболонка-полівінілхлоридний пластикат.
Варіанти виконання
КГВЕВнг з оболонкою з ПВХ пластикату зниженої горючості;
КГВЕВнг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 31.3-05758730-071:2011
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -50°С до +70°С |
| Температура прокладання і монтажу | від -15°С до +50°С |
| Тривало допустима температура на жилі кабелю | + 70°С |
| Мінімальний радіус вигину при монтажі | 10 діаметрів кабелю |
| Мінімальний термін використання | 30 років |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км |
| КГВЕВ 3*1,0 | 9.9 | 141 |
| КГВЕВ 4*1,0 | 10,7 | 157 |
| КГВЕВ 7*1,0 | 12.4 | 238 |
| КГВЕВ 10*1,0 | 15.4 | 322 |
| КГВЕВ 14*1,0 | 16.6 | 407 |
| КГВЕВ 19*1,0 | 18.9 | 554 |
| КГВЕВ 27*1,0 | 22.3 | 739 |
| КГВЕВ 37*1,0 | 25.6 | 1022 |
| КГВЕВ 3*1,5 | 10.6 | 165 |
| КГВЕВ 4*1,5 | 11.5 | 200 |
| КГВЕВ 7*1,5 | 13.4 | 290 |
| КГВЕВ 10*1,5 | 16.7 | 394 |
| КГВЕВ 14*1,5 | 18.4 | 522 |
| КГВЕВ 19*1,5 | 20.5 | 685 |
| КГВЕВ 27*1,5 | 24.7 | 944 |
| КГВЕВ 37*1,5 | 27.9 | 1285 |
| КГВЕВ 3*2,5 | 11.6 | 210 |
| КГВЕВ 4*2,5 | 12.6 | 254 |
| КГВЕВ 7*2,5 | 14.8 | 383 |
| КГВЕВ 10*2,5 | 19.1 | 568 |
| КГВЕВ 14*2,5 | 20.6 | 724 |
| КГВЕВ 19*2,5 | 22.8 | 923 |
| КГВЕВ 27*2,5 | 27.9 | 1340 |
| КГВЕВ 37*2,5 | 31.1 | 1737 |
| КГВЕВ 2*4 | 12.8 | 228 |
| КГВЕВ 3*4 | 13.5 | 290 |
| КГВЕВ 4*4 | 14.7 | 358 |
| КГВЕВ 5*4 | 16 | 438 |
| КГВЕВ 2*6 | 15.1 | 309 |
| КГВЕВ 3*6 | 16 | 402 |
| КГВЕВ 4*6 | 17.4 | 501 |
| КГВЕВ 5*6 | 19.7 | 657 |
| КГВЕВ 2*10 | 17.8 | 461 |
| КГВЕВ 3*10 | 19.2 | 625 |
| КГВЕВ 4*10 | 21 | 784 |
| КГВЕВ 5*10 | 23 | 972 |
| КГВЕВ 2*16 | 18.6 | 575 |
| КГВЕВ 3*16 | 19.7 | 769 |
| КГВЕВ 3*16+1*6 | 21.6 | 876 |
| КГВЕВ 3*16+1*10 | 21.6 | 928 |
| КГВЕВ 4*16 | 21.6 | 974 |
| КГВЕВ 5*16 | 24.1 | 1234 |
| КГВЕВ 2*25 | 22.5 | 824 |
| КГВЕВ 3*25 | 24.2 | 1148 |
| КГВЕВ 3*25+1*10 | 27 | 1371 |
| КГВЕВ 3*25+1*16 | 27 | 1417 |
| КГВЕВ 4*25 | 27 | 1516 |
| КГВЕВ 5*25 | 29.7 | 1889 |
| КГВЕВ 2*35 | 27.8 | 1225 |
| КГВЕВ 3*35 | 29.5 | 1658 |
| КГВЕВ 3*35+1*16 | 32.5 | 1884 |
| КГВЕВ 4*35 | 32.5 | 2111 |
| КГВЕВ 5*35 | 36.2 | 2678 |
| КГВЕВ 2*50 | 31.9 | 1605 |
| КГВЕВ 3*50 | 34.4 | 2237 |
| КГВЕВ 3*50+1*16 | 37.9 | 2476 |
| КГВЕВ 3*50+1*25 | 37.9 | 2576 |
| КГВЕВ 4*50 | 37.9 | 2860 |
| КГВЕВ 5*50 | 41.8 | 3589 |
