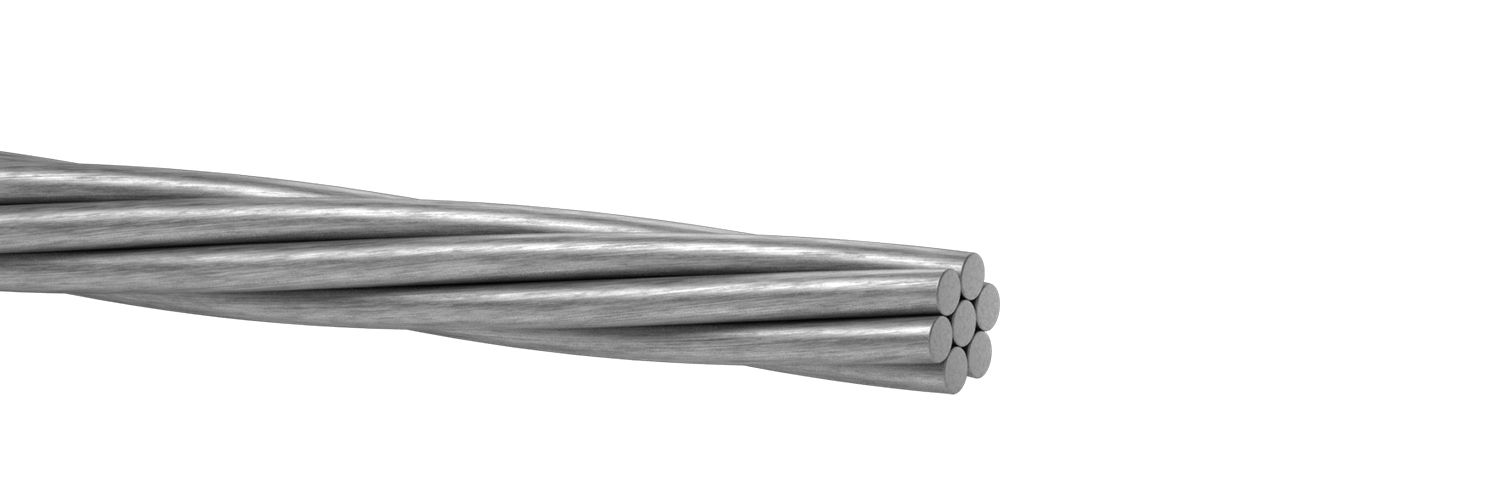

Провід алюмінієвий неізольований А для повітряних ЛЕП

Провод алюминиевый неизолированный А для воздушных ЛЭП

Застосування

Провід призначений для передачі електричної енергії в повітряних електричних мережах в атмосфері повітря типів I і II за умови утримання в атмосфері сірчистого газу не більше 150 мг / м2 • добу (1,5 мг / м3) на суші всіх макрокліматичних районів по ГОСТ 15150 виконання УХЛ , крім ТВ і МС.

ВКАЗІВКИ ЩОДО МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ
Проводи повинні бути змонтовані відповідно до правил улаштування електроустановок (ПУЕ).
Тривало допустима температура проводів в процесі експлуатації не повинна перевищувати 90 °С.
Гарантійний термін експлуатації - 4 роки з моменту введення проводів в експлуатацію.

Типова конструкція

Структура кабелю

Алюмінієві дроти, круглої форми, скручені в один або кілька повивів, перетином від 16 до 800мм 2. Поруч розташовані повиви, скручені в різні боки. Зовнішній повив має правий напрям скрутки.

Варіанти виконання

ПЩМЛ - провід мідний луджений.

Відповідність вимогам

ГОСТ 839-80

Номенклатура та ваго-габаритні характеристики

Перетин дроту, кв.мм Маса проводу, кг/км Зовнішній діаметр, мм Розривне зусилля проводу,
не менше, Н
Будівельна довжина,
не менше, м
16 43 5,1 3021 4500
25 68 6,4 4500 4000
35 94 7,5 5913 4000
50 135 9 8198 3500
70 189 10,7 11080 2500
95 252 12,3 14784 2000
120 321 14 19890 1500
150 406 15,8 24420 1250
185 502 17,5 29832 1000
240 655 20 38192 1000
300 794 22,1 47569 1000
400 1072 25,6 63420 1000
500 1378 29,1 80000 1000
