Кабель контрольний мідний, екранований КВВГЕ
Применение
Кабель призначений для монтажу, установки, ремонту і технічного обслуговування електророзподільної і контрольної апаратури, для нерухомого приєднання до електричних приладів, апаратів, зборках затисків електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В. Прокладання в приміщеннях, каналах, тунелях, в умовах агресивного середовища, при відсутності механічних впливів на кабель, при необхідності захисту електричних ланцюгів від впливу зовнішніх електричних полів.

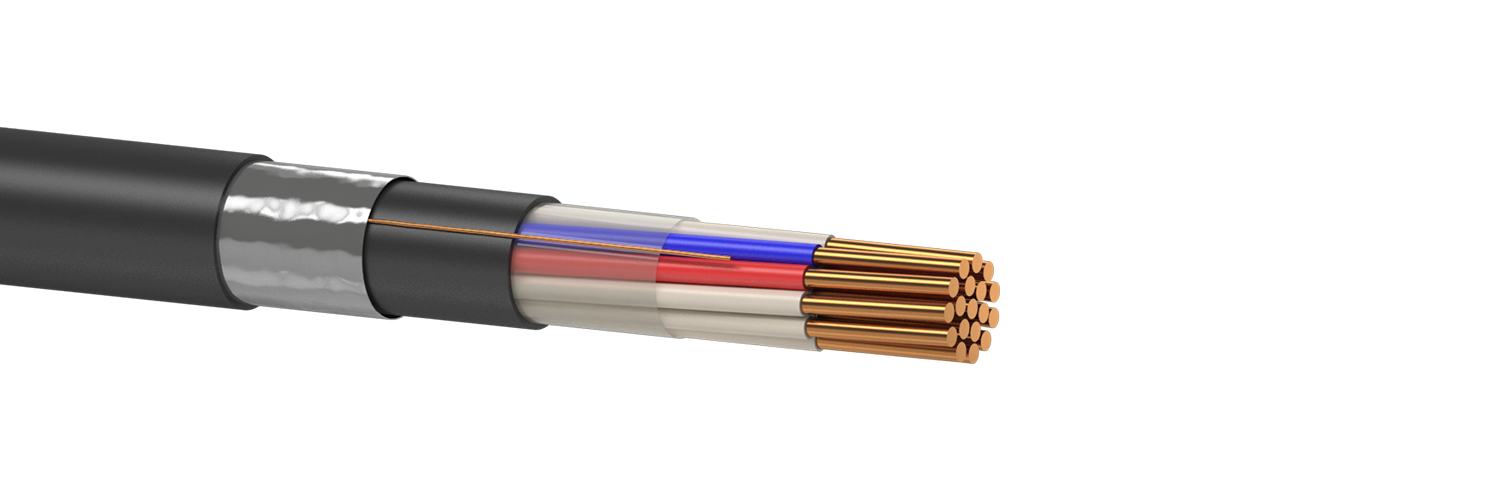

Типова конструкція
1. Струмопровідна жила-мідна однодротова,
перетином: 0,75; 1,0; 1,5; 2,5; 4,0, 6,0; 10,0 мм 2 ;
2. Ізоляція-полівінілхлоридний пластикат;
(Ізольовані жили скручені в джгут)
3. Поясна ізоляція-полімерна стрічка;
4. Екран-алюмінієва фольга з мідною жилою стікання;
5. Оболонка-полівінілхлоридний пластикат.
Варіанти виконання
КВВГенг з оболонкою з ПВХ пластикату зниженої горючості;
КВВГенг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 05758730.013-2000
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -40°С до +50°С |
| Температура прокладки і монтажу | від -10°С до +50°С |
| Мінімальний радіус вигину при монтажі | 12 діаметрів кабелю |
| Мінімальний термін використання | не менше ніж 25 років (при прокладці в приміщеннях, тунелях, каналах). |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км (довідковий) |
| 4 х 0,75 | 9,4 | 120 |
| 5 х 0,75 | 10,0 | 138 |
| 7 х 0,75 | 10,7 | 166 |
| 10 х 0,75 | 12,8 | 222 |
| 14 х 0,75 | 13,7 | 276 |
| 19 х 0,75 | 15,0 | 344 |
| 27 х 0,75 | 17,6 | 460 |
| 37 х 0,75 | 19,8 | 608 |
| 4 х 1 | 9,7 | 134 |
| 5 х 1 | 10,4 | 155 |
| 7 х 1 | 11,1 | 190 |
| 10 х 1 | 13,4 | 255 |
| 14 х 1 | 14,4 | 320 |
| 19 х 1 | 15,8 | 403 |
| 27 х 1 | 18,9 | 559 |
| 37 х 1 | 20,9 | 719 |
| 4 х 1,5 | 10,3 | 161 |
| 5 х 1,5 | 11,1 | 188 |
| 7 х 1,5 | 11,9 | 234 |
| 10 х 1,5 | 14,4 | 317 |
| 14 х 1,5 | 15,5 | 404 |
| 19 х 1,5 | 17,0 | 514 |
| 27 х 1,5 | 20,4 | 716 |
| 37 х 1,5 | 22,6 | 931 |
| 4 х 2,5 | 11,3 | 212 |
| 5 х 2,5 | 12,2 | 250 |
| 7 х 2,5 | 13,1 | 314 |
| 10 х2,5 | 16,0 | 436 |
| 14 х 2,5 | 17,3 | 565 |
| 19 х 2,5 | 19,4 | 746 |
| 24 х 2,5 | 22,9 | 1019 |
| 27 х 2,5 | 25,8 | 1354 |
| 37 х 2,5 | 12,9 | 295 |
| 4 х 4 | 10 | 210 |
| 5 х 4 | 10,8 | 254 |
| 7 х 4 | 11,9 | 342 |
| 10 х 4 | 15 | 479 |
| 14 х 4 | 16,3 | 647 |
| 19 х 4 | 18,8 | 886 |
| 27 х 4 | 22,6 | 1236 |
| 37 х 4 | 25,3 | 1660 |
| 4 х 6 | 11,5 | 296 |
| 5 х 6 | 12,6 | 362 |
| 7 х 6 | 13,8 | 488 |
| 10 х 6 | 18,3 | 712 |
| 14 х 6 | 19,9 | 963 |
| 19 х 6 | 22,2 | 1280 |
