Кабель контрольный многожильный для подвижного состава КПСТВнг(А)

Кабель контрольный многожильный для подвижного состава КПСТВнг(А)

Применение

Кабель пониженной пожарной опасности, предназначенный для внутренних и наружных соединений электрооборудования на подвижном составе, включая специальный подвижной состав железнодорожного транспорта: для неподжвижной групповой прокладки и для присоединения к электрооборудованию, размещенному на подвижных частях состава, межвагонных и межсекционных соединениях.
Преимущественная область применения кабеля - для присоединения к подвижным токоприемникам, монтажа при ограниченных перемещениях, фиксированного монтажа при воздействии смазочных масел, дизельного топлива, озона, дождя, пыли, солнечного излучения.

Особенности и свойства
Оптимизированная конструкция по весу и объему кабеля;
Кабель не содержит галогенов - не выделяет коррозионно-активных газообразных продуктов при горении и тлении (КПСТВнг(А)-HF);
Улучшенные свойства противопожарной безопасности;
Устойчивость к воздействию озона и солнечной радиации;
Устойчивость к воздействию дождя, динамическому абразивному воздействию пыли и выпадению инея;
Устойчивость к маслам и дизельному топливу.

Типовая конструкция

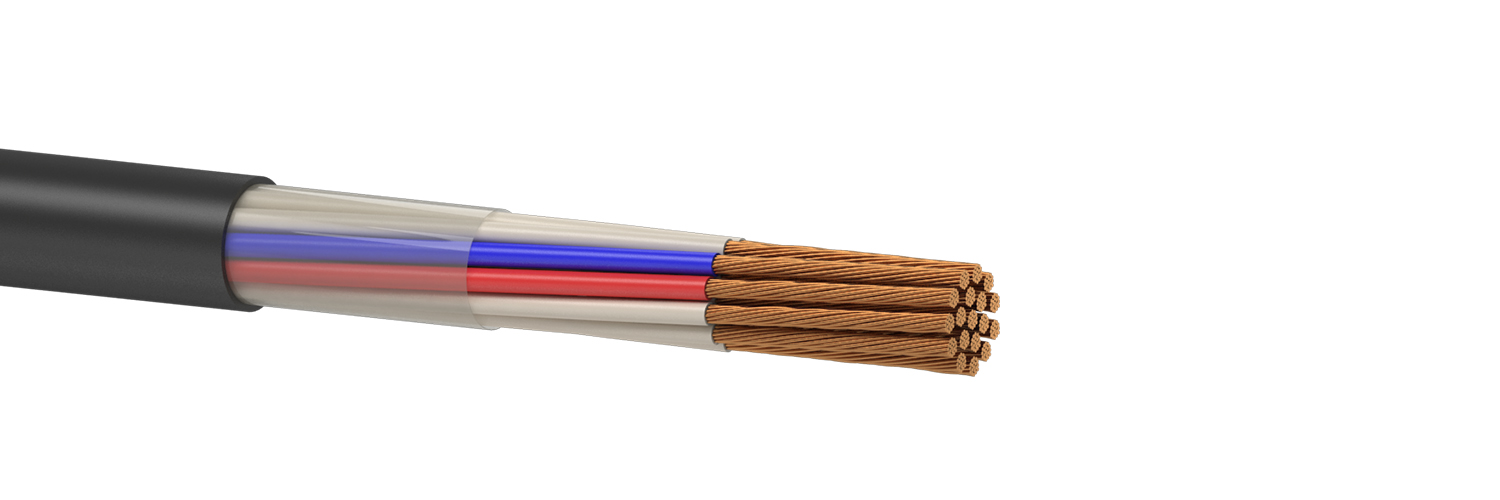

Структура кабеля

1. Токопроводящая жила - медная или медная луженая, многопроволочная;
2. Изоляция - термоэластопласт;
3. Слой из полимерной ленты (опционально);
4. Наружная оболочка - термоэластопласт поливинилхлоридный, не распространяющий горение.

Варианты исполнения

КПСТВнг(А)-HF - кабель для подвижного состава с изоляцией из термоэластопласта, в оболочке из термоэластопласта поливинилхлоридного не распространяющего горение и не выделяющего коррозионно-активных газообразных продуктов.

Соответствие требованиям

ТЗ №01-14 ТО (Заводская нормативная техническая документация)

Основные технико-эксплуатационные характеристики

Проводник: 5 класс гибкости в соответствии с ДСТУ EN 60228 (IEC 60228)
Количество жил: 2; 3; 4; 5; 7; 12; 16; 19; 24; 27; 33; 37
Сечение жилы, мм2: 0,5 - 2,5
Номинальное напряжение, В: 660
Частота, Гц, не более: 400
Температура эксплуатации: от -60°С до +70°С
Длительно допустимая температура нагрева жил: +90°С
Температура при монтаже и прокладке: от -15°С до +50°С
Радиус изгиба: 5 диаметров провода

Номенклатура и массо-габаритные характеристики

Конструкция: Сопротивление, Ом/км Внешний диаметр, мм Вес, кг/км
число и номинальное сечение жил медная жила (луженая жила) (справочный) (справочный)
2х1,5 13,3 (13,7) 11,5 90
3х1,5 13,3 (13,7) 12,1 115
4х1,5 13,3 (13,7) 13,1 141
5х1,5 13,3 (13,7) 14,5 197
7х1,5 13,3 (13,7) 15,5 214
12х1,5 13,3 (13,7) 18,5 342
16х1,5 13,3 (13,7) 22,9 437
19х1,5 13,3 (13,7) 24 507
24х1,5 13,3 (13,7) 28,5 633
27х1,5 13,3 (13,7) 29,4 765
33х1,5 13,3 (13,7) 30,6 843
37х1,5 13,3 (13,7) 32,4 930
2х2,5 7,98 (8,21) 12,6 115
3х2,5 7,98 (8,21) 13,3 150
4х2,5 7,98 (8,21) 14,5 187
5х2,5 7,98 (8,21) 16,4 243
7х2,5 7,98 (8,21) 17,3 289
12х2,5 7,98 (8,21) 23 482
16х2,5 7,98 (8,21) 25,5 620
19х2,5 7,98 (8,21) 27,3 737
24х2,5 7,98 (8,21) 32 920
27х2,5 7,98 (8,21) 34 1120
33х2,5 7,98 (8,21) 35 1265
37х2,5 7,98 (8,21) 37 1373
