Провід неізольований сталеалюмінієвий АС для повітряних ЛЕП

Провод неизолированный сталеалюминиевый АС для воздушных ЛЭП

Застосування

Провід призначений для передачі електричної енергії в повітряних електричних мережах в атмосфері повітря типів I і II за умови утримання в атмосфері сірчистого газу не більше 150 мг / м2 • добу (1,5 мг / м3) на суші всіх макрокліматичних районів по ГОСТ 15150 виконання УХЛ , крім ТВ і МС.

ВКАЗІВКИ ЩОДО МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ
Проводи повинні бути змонтовані відповідно до правил улаштування електроустановок (ПУЕ).
Тривало допустима температура проводів в процесі експлуатації не повинна перевищувати 90°С.
Гарантійний термін експлуатації - 4 роки з моменту введення проводів в експлуатацію.

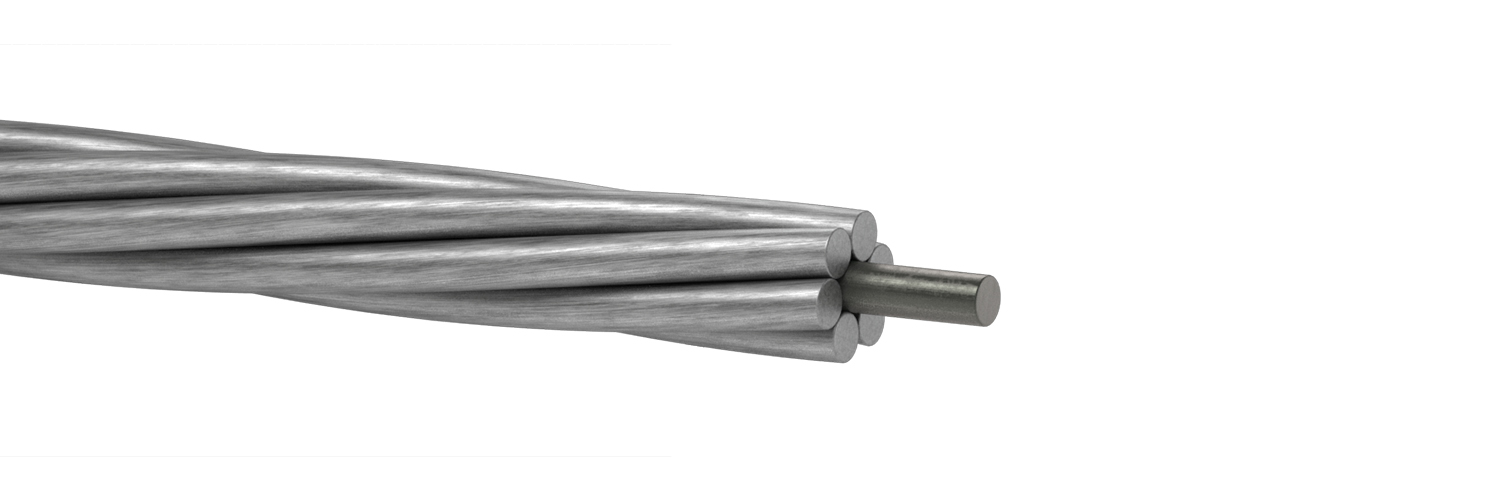

Типова конструкція

Структура кабелю

Алюмінієві дроти, круглої форми, скручені в один або кілька повивів на сердечник зі сталевих дротів, перетином від 16 до 800мм 2. Поруч розташовані повиви скручені в різні боки. Зовнішній повив має правий напрям скрутки.

Варіанти виконання

Відповідність вимогам

ТУ У 27.3 - 05758730-106:2020

Номенклатура та ваго-габаритні характеристики

Номінальний перетин проводу, мм2 Маса проводу,
кг/км (довідкова)
Зовнішній діаметр, мм Розривне зусилля проводу,
не менше Н
Будівельна довжина,
не менше м
16/2,7 65 5,6 6220 3000
25/4,2 100 6,9 9296 3000
35/6,2 148 8,4 13524 3000
50/8 195 9,6 17112 3000
70/11 276 11,4 24130 2000
95/16 385 13,5 33369 1500
120/19 471 15,2 41521 2000
120/27 528 15,4 49465 2000
150/19 554 16,8 46307 2000
150/24 599 17,1 52279 2000
150/34 675 17,5 62643 2000
185/24 705 18,9 58075 2000
185/29 728 18,8 62055 2000
185/43 846 19,6 77767 2000
240/32 921 21,6 75050 2000
240/39 952 21,6 80895 2000
240/56 1106 22,4 98253 2000
300/39 1132 24 90574 2000
300/48 1186 24,1 100623 2000
300/67 1323 24,5 126270 2000
330/43 1255 25,2 103784 2000
400/18 1199 26 85600 1500
400/51 1490 27,5 120481 1500
450/56 1640 28,8 131370 1500
500/64 1852 30,6 148257 1500
