Кабелі силові броньовані сталевим оцинкованим дротом з ізоляцією зі зшитого поліетилену АПвЕКП, ПвЕКП на напругу 6-35 кВ
Застосування
Кабелі силові трьохжильні з мідними або алюмінієвими жилами, з ізоляцією зі зшитого поліетилену, броньовані сталевим оцинкованим дротом, у зовнішній оболонці з поліетилену.
Кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу Uo/U(Um) 3,6/6(7,2); 6/10(12); 8,7/15(17,5); 12/20(24); 18/30(36); 20,8/35(42) кВ номінальною частотою 50Гц для мереж із заземленою та ізольованою нейтраллю.
Uo - номінальна напруга між жилою й землею (ізольованою нейтраллю), на яке розрахований кабель
U - номінальна напруга між жилами
Um -максимальне значення напруги мережі, при якому може використовуватися кабель.
Кабелі застосовуються для прокладання в землі, незалежно від ступеня корозійної активності ґрунтів і підвищеної вологості, у місцях, де можливі значні розтягуючі зусилля.
Допускається прокладання на трасах без обмеження різниці рівнів.
Кабелі повинні бути прокладені у відповідності з діючими «Правилами улаштування електроустановок» (ПУЕ).
Прокладка кабелю повинна здійснюватися у відповідності з діючою документацією, затвердженою в установленому порядку.

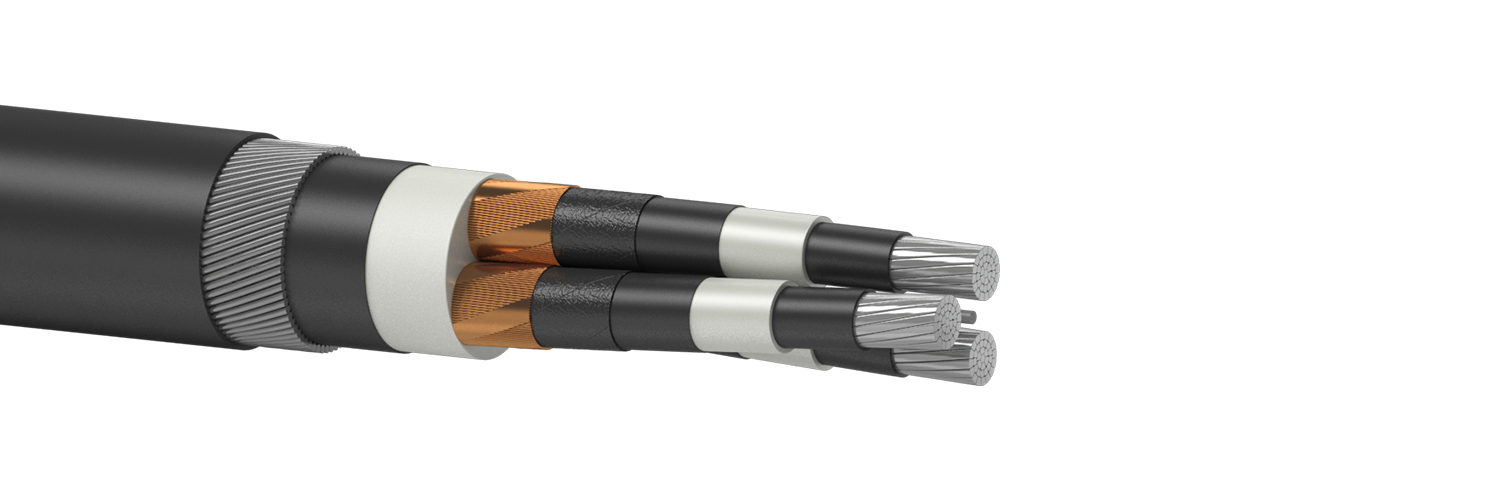

Типова конструкція
1. Струмопровідна жила - алюмінієва або мідна, багатодротяна, ущільнена, круглої форми, діаметром до 300мм 2 ;
2. Напівпровідний екран зі зшиваємої композиції поліетилену по струмопровідній жилі;
3. Ізоляція - зшитий поліетилен;
4. Напівпровідний екран зі зшиваємої композиції поліетилену з ізоляції;
5. Шар з напівпровідної водоблокуючої стрічки;
6. Екран - мідні дроти, скріплені мідною стрічкою;
(Три ізольовані екрановані струмопровідні жили скручені);
7. Міжфазне заповнення - полівінілхлоридний пластикат;
8. Внутрішня оболонка - полівінілхлоридний пластикат;
9. Броня - сталеві оцинковані дроти;
10. Зовнішня оболонка - світлостабілізований поліетилен.
Варіанти виконання
АПвЕгаКП, ПвЕгаКП - кабелі з додатковою поперечною герметизацією. Застосування - те ж, в т. ч. у воді (в несудноплавних водоймах).
Відповідність вимогам
ТУ У 27.3-05758730-093:2017;
ДСТУ IEC 60502-2;
ДСТУ IEC 60840;
CENELEC HD 620 S2;
CENELEC HD 605 S2.
Основні техніко-експлуатаційні характеристики
| Температура навколишнього середовища при експлуатації | від -60°С до +50°С |
| Тривало допустима температура нагріву жил | +90°С |
| Максимально допустима температура нагріву жил при короткому замиканні | +250°С |
| Максимально допустима температура мідного екрану при короткому замиканні | +350°С |
| Максимально допустима температура нагріву жил при короткому замиканні за умовою не загоряння кабелю (тривалість короткого замикання не повинна перевищувати 5с) | +400°С |
| Допустима температура нагріву жил кабелів в аварійному режимі | |
| Тривалість роботи кабелів в аварійному режимі не повинна бути більше 8 годин на добу і не більше 1000 годин за термін використання | 130 °С |
| Прокладка кабелів без попереднього підігріву проводиться за температурою не нижче | -15°С |
| Мінімальний радіус вигину при прокладці | не менше ніж 15 діаметрів кабелю |
| Гарантійний термін експлуатації | 5 років з дати введення кабелів в експлуатацію, але не більше 6 років з дня виготовлення |
Номенклатура та ваго-габаритні характеристики
| Довідкові дані про допустимі струмові навантаження, зовнішній діаметр і маси кабелів наведені в Додатках. |
ДОДАТОК A1. Довідкова інформація по зовнішньому діаметру та розрахунковій масі силових кабелів на напругу 6-35кВ - Завантажити
ДОДАТОК A2. Довідкова інформація щодо допустимих струмових навантажень силових кабелів на напругу 6-35кВ - Завантажити
ДОДАТОК A3. Таблиця відповідності марок силових кабелів на напругу 6-35кВ (Україна – ЄС) - Завантажити
