Кабель силовий мідний броньований з полівінілхлоридною ізоляцією та оболонкою ВБбШв на напругу 6 кВ
Застосування
Кабель силовий броньований з мідними жилами, з ізоляцією і оболонкою з полівінілхлоридного пластикату призначений для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 6 кВ частоти 50 Гц.

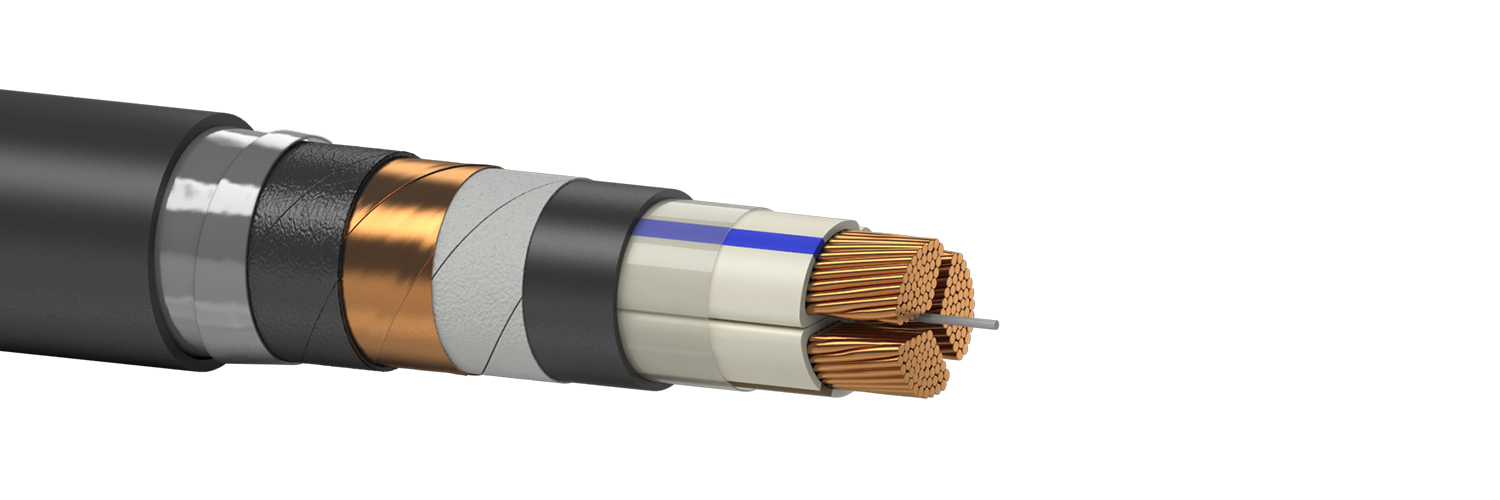

Типова конструкція
1. Струмопровідна жила - мідна багатодротяна (2 клас гнучкості згідно з ДСТУ EN 60228), круглої або секторної форми;
2. Ізоляція - полівінілхлоридний пластикат;
3. Проміжна оболонка - полівінілхлоридний пластикат;
4. Екран - електропровідний папір і мідні стрічки;
5. . Поясна ізоляція - полімерні стрічки (опціонально - проміжна оболонка з пластикату);
6. Броня - сталеві оцинковані стрічки;
7. Зовнішня оболонка - полівінілхлоридний пластикат.
Варіанти виконання
ВБбШвнг з оболонкою з ПВХ пластикату зниженої горючості;
ВБбШвнг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 31.3-05758730-024-2002;
ДСТУ EN 60228;
ДСТУ IEC 60502.
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -50°С до +50°С |
| Мінімальна температура прокладання кабелю без попереднього підігріву | -15°С |
| Тривало допустима температура нагріву жил | +70°С |
| Мінімальний радіус вигину при прокладці: | |
| - одножильний кабель | |
| - багатожильний кабель | 15 діаметрів кабелю |
| Мінімальний термін використання | 30 років |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км (довідкова) |
| ВБбШв 3х25 -6 | 38.8 | 2443 |
| ВБбШв 3х35 -6 | 40.3 | 2796 |
| ВБбШв 3х50 -6 | 42.6 | 3261 |
| ВБбШв 3х50+1*25 -6 | 46 | 3961 |
| ВБбШв 3х70 -6 | 43.5 | 3922 |
| ВБбШв 3х95 -6 | 46.7 | 4856 |
| ВБбШв 3х120 -6 | 49.8 | 5738 |
| ВБбШв 3х150 -6 | 53.2 | 6761 |
| ВБбШв 3х185 -6 | 60.1 | 8269 |
| ВБбШв 3х240 -6 | 64.7 | 10885 |
