Кабель контрольний алюмінієвий, екранований АКВВГЕ
Застосування
Кабель призначений для монтажу, установки, ремонту і технічного обслуговування електророзподільної і контрольної апаратури, для нерухомого приєднання до електричних приладів, апаратів, зборках затисків електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В. Прокладання в приміщеннях, каналах, тунелях, в умовах агресивного середовища, при відсутності механічних впливів на кабель, при необхідності захисту електричних ланцюгів від впливу зовнішніх електричних полів.
Типова конструкція

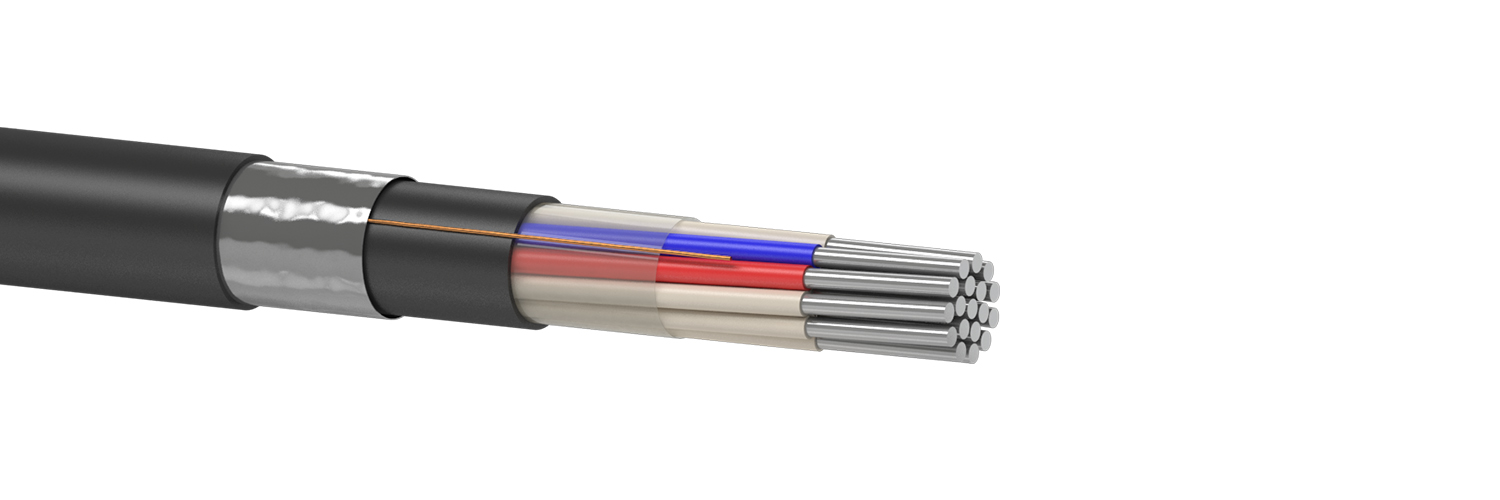

1. Струмопровідна жила-алюмінієва однодротяна,
перетином: 2,5; 4,0, 6,0; 10 мм 2 ;
2. Ізоляція - полівінілхлоридний пластикат;
(Ізольовані жили скручені в джгут);
3. Поясна ізоляція - полімерна стрічка;
4. Екран - алюмінієва фольга, з мідною жилою стікання;
5. Оболонка - полівінілхлоридний пластикат.
Варіанти виконання
АКВВГЕнг з оболонкою з ПВХ пластикату зниженої горючості;
АКВВГЕнг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 05758730.013-2000
Основні техніко-експлуатаційні характеристики
Температура експлуатації | від -40°С до +50°С |
Температура прокладання і монтажу | від -10°С до +50°С |
Мінімальний радіус вигину при монтажі | 12 діаметрів кабелю |
Мінімальний термін використання | менше ніж 25 років (при прокладці в приміщеннях, тунелях, каналах). |
Номенклатура та ваго-габаритні характеристики
Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км (довідкова) |
4 х 2.5 | 10,697 | 130,80 |
5 х 2.5 | 11,544 | 151,05 |
7 х 2.5 | 12,420 | 184,11 |
10 х 2.5 | 15,34 | 248,30 |
14 х 2.5 | 16,537 | 309,38 |
19 х 2.5 | 18,66 | 404,42 |
27 х 2.5 | 22,088 | 541,55 |
37 х 2.5 | 24,970 | 714,67 |
4 х 4 | 12,312 | 172,59 |
5 х 4 | 13,353 | 201,38 |
7 х 4 | 14,43 | 249,82 |
10 х 4 | 18,020 | 340,44 |
14 х 4 | 19,932 | 450,29 |
19 х 4 | 22,050 | 568,32 |
27 х 4 | 26,578 | 788,45 |
37 х 4 | 29,630 | 1015,28 |
4 х 6 | 13,396 | 207,00 |
5 х 6 | 14,568 | 243,12 |
7 х 6 | 15,78 | 305,06 |
10 х 6 | 21,5 | 515 |
14 х 6 | 21,916 | 556,17 |
19 х 6 | 24,7 | 729,67 |
27 х 6 | 29,346 | 984,52 |
37 х 6 | 32,78 | 1276,94 |
4 х 10 | 16,192 | 299,36 |
5 х 10 | 17,7 | 355,27 |
7 х 10 | 19,66 | 471,39 |
10 х 10 | 25,26 | 672,56 |
14 х 10 | 27,432 | 866,47 |
19 х 10 | 30,5 | 1111,23 |
27 х 10 | 36,880 | 1547,73 |
37 х 10 | 41,3 | 2022,34 |
