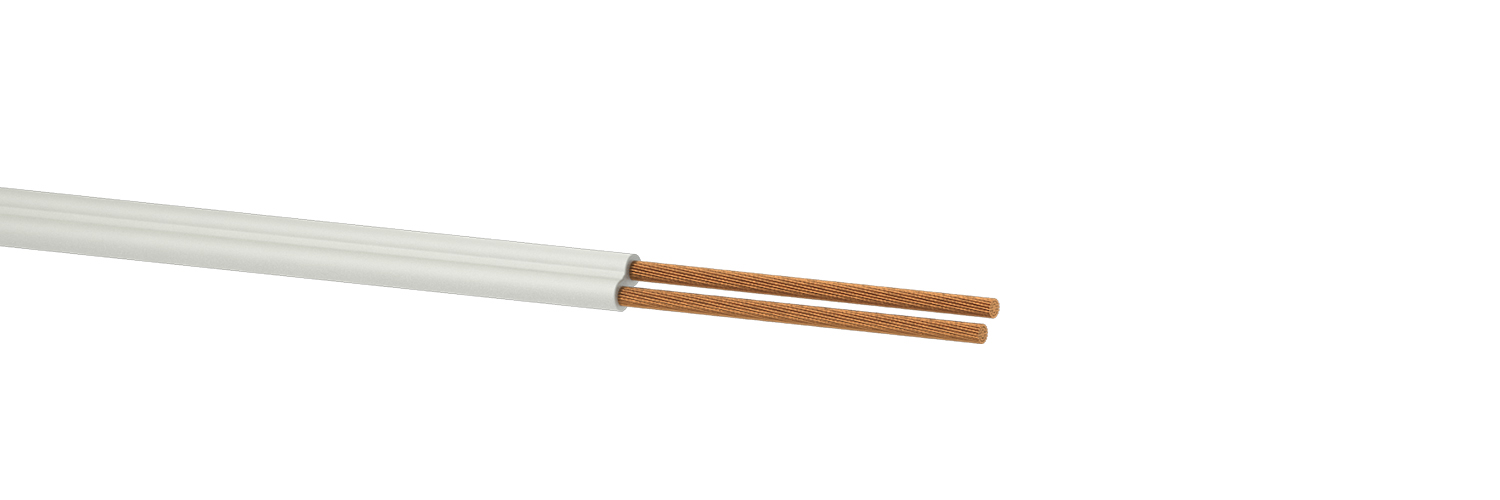

Шнур соединительный ШВПн

Шнур соединительный ШВПн

Применение

Шнур предназначен для присоединения машин и приборов бытового и аналогичного применения к сетям номинальным переменным напряжением до 380 В для систем 380/380 В.
Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов. при редких легких механических деформациях.

Типовая конструкция

Структура шнура

1. Токопроводящая жила - медная многопроволочная;
2. Изоляция - поливинилхлоридный пластикат
(Количество жил: 2. Изолированные жилы уложены параллельно, с разделительным основанием. Цвет изоляции: белый, голубой, желтый, зеленый, коричневый, красный, под слоновую кость, серый, синий, черный).

Варианты исполнения

Соответствие требованиям

ГОСТ 7399-97;
IEC 60227.

Основные технико-эксплуатационные характеристики

Температура эксплуатации, °С от -25 до +40
Длительно допустимая температура нагрева жил, °С +70
Минимальный радиус изгиба при прокладке, мм 30

Номенклатура и массо-габаритные характеристики

Марка провода Номинальное сечение жилы, мм2 Наружный размер провода, мм, макс. Масса провода, кг/км
ШВПн 2 х 0,5 0,5 2,5 х 5,1 20,76
ШВПн 2 х 0,75 0,75 2,8 х 5,6 26,78
ШВПн 2 х 1,5 1,5 3,3 х 6,5 43,45
ШВПн 2 х 2,5 2,5 3,7 х 7,4 64,66
Критерій сортування
Запис не знайдено
Приложения

ПРИЛОЖЕНИЕ E. Справочные данные по допустимым токовым нагрузкам шнуров и проводов приведены в Приложении - Скачать
