Провід з'єднувальний ПВСм, ПВСмп
Застосування
Провід призначений для монтажу і стаціонарного приєднання електрообладнання, машин побутового та аналогічного застосування до мереж номінальною змінною напругою до 380/660 В.
Типова конструкція

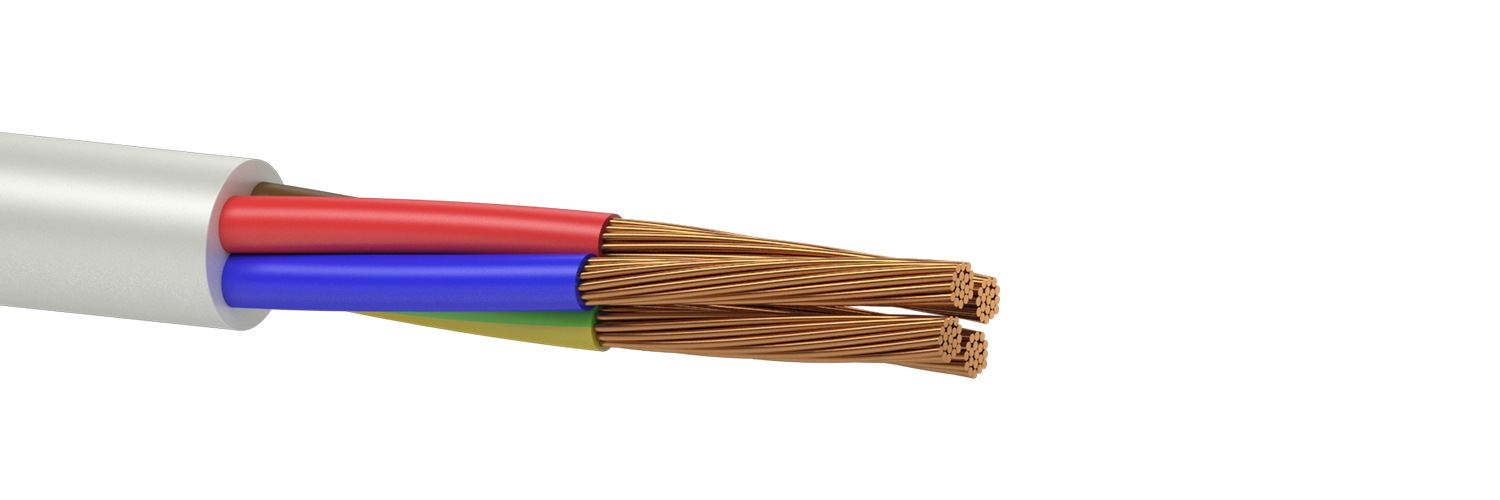

Структура кабелю
1. Струмопровідна жила: мідна багатодротяна;
2. Ізоляція - полівінілхлоридний пластикат;
(Кількість жил: 2; 3; 4 або 5; ізольовані жили скручені);
3. Поясна ізоляція: полімерна стрічка (поясна ізоляція - тільки в проводах марки ПВСмп);
4. Оболонка-полівінілхлоридний пластикат
(Колір оболонки: білий, сірий або чорний).
Варіанти виконання
Відповідність вимогам
ТУ У 31.3-05758730-039
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -25°С до +40°С |
| Тривало допустима температура нагріву жил | +70°С |
| Клас гнучкості жили по ДСТУ EN 60228 | 3 |
| Температура прокладки і монтажу | від -15°С до +40°С |
| Радіус вигину при прокладці, мінімальний | 6 діаметрів проводу |
Номенклатура та ваго-габаритні характеристики
| Марка проводу | Зовнішній розмір проводу, мм, макс. | Маса проводу, кг/км (довідкова) |
| ПВСм 2 х 0,75 | 6,2 | 55,5 |
| ПВСм 2 х 1 | 6,4 | 60,8 |
| ПВСм 2 х 1,5 | 7,4 | 84,3 |
| ПВСм 2 х 2,5 | 9,2 | 134,1 |
| ПВСм 2 х 4 | 10,6 | 187,9 |
| ПВСм 2 х 6 | 12,6 | 276,0 |
| ПВСм 2 х 10 | 15,0 | 404,6 |
| ПВСм 2 х 16 | 19,8 | 695,2 |
| ПВСм 2 х 0,75 + 1 х 0,75 | 6,5 | 66,8 |
| ПВСм 2 х 1 + 1 х 1 | 6,7 | 72,7 |
| ПВСм 2 х 1,5 + 1 х 1,5 | 8,0 | 105,6 |
| ПВСм 2 х 2,5 + 1 х 2,5 | 9,9 | 167,8 |
| ПВСм 2 х 4 + 1 х 4 | 11,2 | 231,3 |
| ПВСм 2 х 6 + 1 х 6 | 13,3 | 345,1 |
| ПВСм 2 х 10 + 1 х 10 | 15,9 | 510,9 |
| ПВСм 2 х 16 + 1 х 16 | 21,0 | 863,7 |
| ПВСм 3 х 0,75 + 1 х 0,75 | 7,1 | 80,7 |
| ПВСм 3 х 1 + 1 х 1 | 7,5 | 91,6 |
| ПВСм 3 х 1,5 + 1 х 1,5 | 8,9 | 132,8 |
| ПВСм 3 х 2,5 + 1 х 2,5 | 10,8 | 205,1 |
| ПВСм 3 х 4 + 1 х 4 | 12,2 | 284,9 |
| ПВСм 3 х 6 + 1 х 6 | 14,5 | 426,4 |
| ПВСм 3 х 10 + 1 х 10 | 17,4 | 635,3 |
| ПВСм 3 х 16 + 1 х 16 | 23,2 | 1070,6 |
| ПВСм 4 х 1 + 1 х 1 | 8,2 | 111,6 |
| ПВСм 4 х 1,5 + 1 х 1,5 | 10,0 | 166,6 |
| ПВСм 4 х 2,5 + 1 х 2,5 | 12,1 | 256,8 |
| ПВСм 4 х 4 + 1 х 4 | 13,0 | 337,4 |
| ПВСм 4 х 6 + 1 х 6 | 15,9 | 523,6 |
| ПВСм 4 х 10 + 1 х 10 | 19,6 | 804,3 |
| ПВСм 4 х 16 + 1 х 16 | 26,0 | 1379,2 |
| Марка проводу | Зовнішній розмір проводу, мм, макс. | Маса проводу, кг/км (довідкова) |
| ПВСмп 2 х 0,75 | 6,2 | 44,0 |
| ПВСмп 2 х 1 | 6,4 | 47,6 |
| ПВСмп 2 х 1,5 | 7,4 | 66,3 |
| ПВСмп 2 х 2,5 | 9,4 | 108,2 |
| ПВСмп 2 х 4 | 10,6 | 148,6 |
| ПВСмп 2 х 6 | 12,6 | 223,6 |
| ПВСмп 2 х 10 | 15,0 | 323,0 |
| ПВСмп 2 х 16 | 19,9 | 543,6 |
| ПВСмп 2 х 0,75 + 1 х 0,75 | 6,6 | 57,2 |
| ПВСмп 2 х 1 + 1 х 1 | 6,8 | 62,1 |
| ПВСмп 2 х 1,5 + 1 х 1,5 | 8,0 | 90,4 |
| ПВСмп 2 х 2,5 + 1 х 2,5 | 9,9 | 144,0 |
| ПВСмп 2 х 4 + 1 х 4 | 11,2 | 200,3 |
| ПВСмп 2 х 6 + 1 х 6 | 13,3 | 306,2 |
| ПВСмп 2 х 10 + 1 х 10 | 15,9 | 444,2 |
| ПВСмп 2 х 16 + 1 х 16 | 21,2 | 753,6 |
| ПВСмп 3 х 0,75 + 1 х 0,75 | 7,2 | 71,3 |
| ПВСмп 3 х 1 + 1 х 1 | 7,6 | 81,4 |
| ПВСмп 3 х 1,5 + 1 х 1,5 | 9,0 | 177,7 |
| ПВСмп 3 х 2,5 + 1 х 2,5 | 10,9 | 181,8 |
| ПВСмп 3 х 4 + 1 х 4 | 12,3 | 254,5 |
| ПВСмп 3 х 6 + 1 х 6 | 14,6 | 385,6 |
| ПВСмп 3 х 10 + 1 х 10 | 17,5 | 569,9 |
| ПВСмп 3 х 16 + 1 х 16 | 23,2 | 970,7 |
| ПВСмп 3 х 25 + 1 х 25 | 25,0 | 1326,5 |
| ПВСмп 4 х 1 + 1 х 1 | 8,3 | 100,7 |
| ПВСмп 4 х 1,5 + 1 х 1,5 | 10,0 | 150,8 |
| ПВСмп 4 х 2,5 + 1 х 2,5 | 12,1 | 232,4 |
| ПВСмп 4 х 4 + 1 х 4 | 13,5 | 318,5 |
| ПВСмп 4 х 6 + 1 х 6 | 16,0 | 479,8 |
| ПВСмп 4 х 10 + 1 х 10 | 19,6 | 714,5 |
| ПВСмп 4 х 16 + 1 х 16 | 26,0 | 1248,9 |
| ПВСмп 4 х 25 + 1 х 25 | 27,6 | 1669,6 |
