Кабель контрольний мідний, броньований КВБбШв
Застосування
Кабель призначений для монтажу, установки, ремонту і технічного обслуговування електророзподільної і контрольної апаратури, для нерухомого приєднання до електричних приладів, апаратів, зборках затисків електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В. Прокладання в приміщеннях, каналах, тунелях, в землі (траншеях), у тому числі в умовах агресивного середовища і в місцях, схильних до впливу блукаючих струмів, якщо кабель не піддається значним розтягуючим зусиллям.

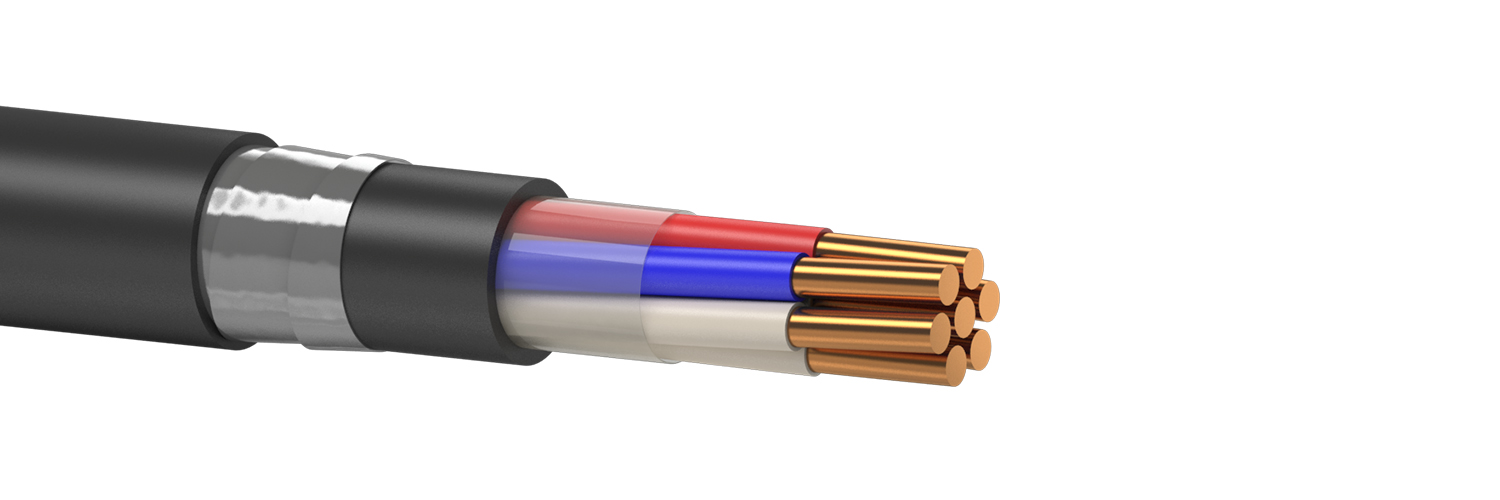

Типова конструкція
1. Струмопровідна жила-мідна однодротяна,
перетином: 0,75; 1,0; 1,5; 2,5; 4,0; 6,0 мм 2 .
2. Ізоляція-полівінілхлоридний пластикат;
(Ізольовані жили скручені в джгут);
3. Поясна ізоляція-полімерна стрічка;
4. Внутрішня оболонка-полівінілхлоридний пластикат;
5. Броня - сталеві оцинковані стрічки;
6. Зовнішня оболонка - полівінілхлоридний пластикат.
Варіанти виконання
КВБбШвнг з поясною ізоляцією і захисним шлангом з ПВХ пластикату зниженої горючості;
КВБбШвнг-LS з поясною ізоляцією і захисним шлангом з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 05758730.013-2000
Основні техніко-експлуатаційні характеристики
| Температура експлуатації | від -40°С до +50°С |
| Температура прокладання і монтажу | від -10°С до +50°С |
| Мінімальний радіус вигину при монтажі | 20 діаметрів кабелю |
| Мінімальний термін використання | не менше ніж 25 років (при прокладці в приміщеннях, тунелях, каналах). |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахунковий зовнішній діаметр кабелю, мм (довідковий) | Маса кабелю, кг/км (довідкова) |
| 4 х 0,75 | 11,6 | 234 |
| 5 х 0,75 | 12,1 | 257 |
| 7 х 0,75 | 12,7 | 291 |
| 10 х 0,75 | 14,7 | 370 |
| 14 х 0,75 | 17,8 | 540 |
| 19 х 0,75 | 18,2 | 580 |
| 27 х 0,75 | 19 | 630 |
| 37 х 0,75 | 20,4 | 752 |
| 4 х 1 | 12,8 | 285 |
| 5 х 1 | 14 | 340 |
| 7 х 1 | 14,7 | 385 |
| 10 х 1 | 17,1 | 490 |
| 14 х 1 | 18 | 560 |
| 19 х 1 | 19,4 | 667 |
| 27 х 1 | 22,6 | 880 |
| 37 х 1 | 25 | 1098 |
| 4 х 1,5 | 14 | 347 |
| 5 х 1,5 | 14,7 | 384 |
| 7 х 1,5 | 15,5 | 442 |
| 10 х 1,5 | 18 | 560 |
| 14 х 1,5 | 19 | 660 |
| 19 х 1,5 | 20,7 | 795 |
| 27 х 1,5 | 24,5 | 1089 |
| 37 х 1,5 | 27 | 1367 |
| 4 х 2,5 | 14,9 | 411 |
| 5 х 2,5 | 15,4 | 463 |
| 7 х 2,5 | 16,7 | 546 |
| 10 х2,5 | 17,8 | 613 |
| 14 х 2,5 | 20,9 | 850 |
| 19 х 2,5 | 22,7 | 1045 |
| 27 х 2,5 | 27,4 | 1450 |
| 37 х 2,5 | 30,3 | 1850 |
| 4 х 4 | 16,5 | 520 |
| 5 х 4 | 17,6 | 594 |
| 7 х 4 | 18,7 | 705 |
| 10 х 4 | 22,4 | 935 |
| 14 х 4 | 24,4 | 1190 |
| 19 х 4 | 26,9 | 1505 |
| 27 х 4 | 31,9 | 2050 |
| 37 х 4 | 35 | 2600 |
| 4 х 6 | 17,8 | 620 |
| 5 х 6 | 19 | 720 |
| 7 х 6 | 20,2 | 880 |
| 10 х 6 | 25,2 | 1240 |
| 14 х 6 | 27 | 1560 |
| 19 х 6 | 29,9 | 1980 |
| 27 х 6 | 35 | 2690 |
| 37 х 6 | 39 | 3490 |
