Кабель радіочастотний РК 75-7,2-а60П

Кабель радиочастотный РК 75-7,2-а60П

Застосування

Кабелі призначені для зовнішньої прокладки в системах ефірного і супутникового телебачення, в системах колективного та кабельного телебачення, в якості з'єднувача антенно-фідерних пристроїв з передавальною апаратурою зв'язку і комутації приладів в діапазоні частот від 5 до 3000 МГц.

Типова конструкція

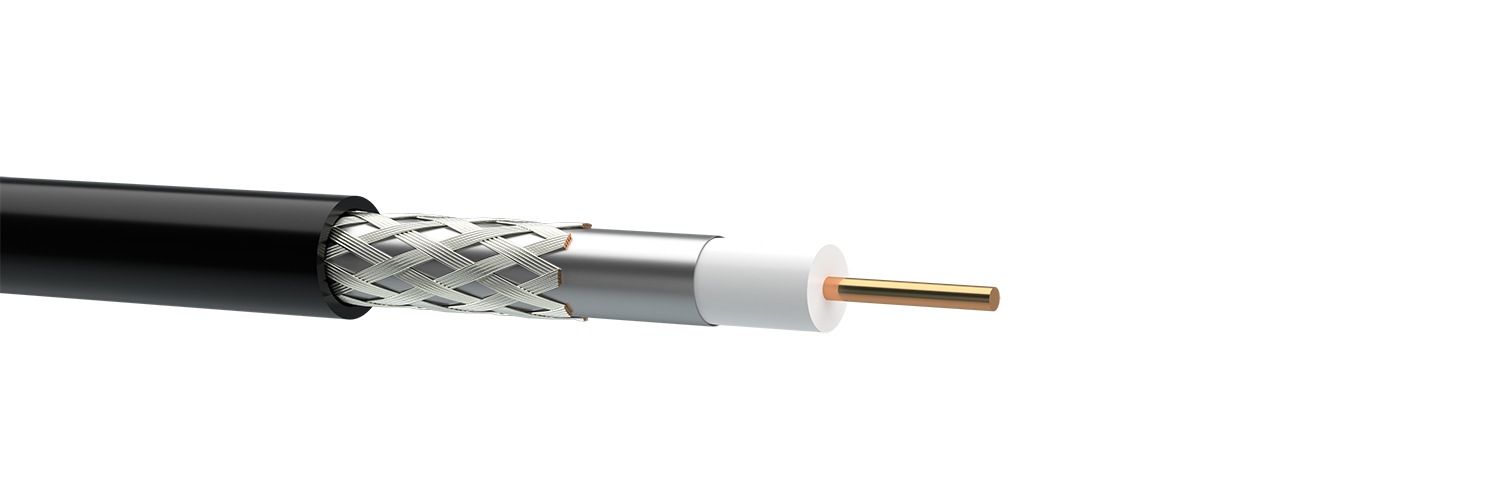

Структура кабелю

1. Внутрішній провідник: одножильний мідний діаметром 1,6 мм.
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник: алюмополімерна стрічка + обплетення (60 %) з мідних луджених дротів.
4. Оболонка: з світлостабілізованого поліетилену.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.

Стандарти/ТУ

ТУ У 31.3-05758730-021-2003

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C Частота, кГц Значення
Випробувальна напруга протягом 1 хв, кВ
- між внутрішнім і зовнішнім провідником
0,05 3,0
Електричний опір внутрішнього провідника, Ом/км, не більше пост. струм 9
Хвильовий опір, Ом Від 5 000 до 3 000 000 75 ± 2
Робоча ємність пари, пФ/м Від 0,8 до 1,0 53,6 ± 5
Коефіцієнт загасання, номін., дБ/100м 200 000
1 000 000
6,5
16,2

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
РК 75-7,2-а60П 10,2 87
