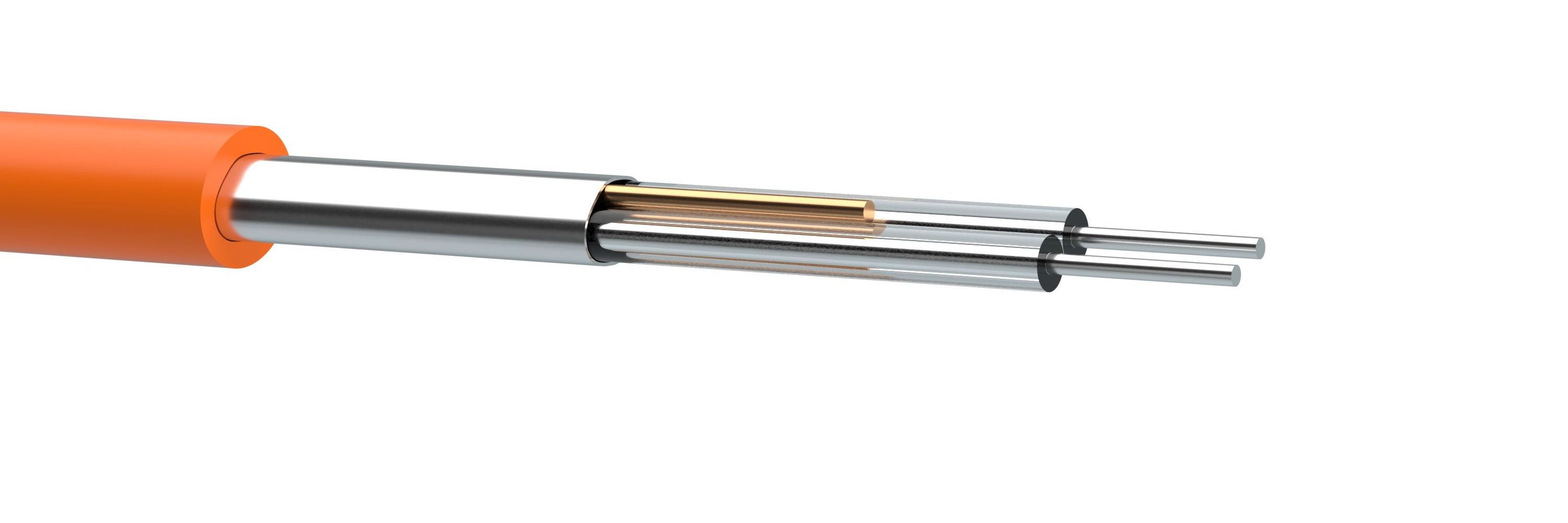

Нагрівальний кабель 10 Вт/м з суцільним алюмінієвим екраном. Поставляється у вигляді готових до застосування виробів (матів) питомою потужністю 160 Вт/кв. м (230 В) шириною 0,5 м, довжиною від 1 до 28 метрів, потужністю від 0,08 до 2,24 кВт (230 В)
Застосування
Для обігріву приміщень при низьких механічних навантаженнях кабелю (клас М1).
Робоча температура експлуатації кабелю, не більше 90 °С.
Питома потужність, 160 Вт/кв. м.
Опис виробу
Нагрівальний кабель закріплений на склосітці з липким шаром за допомогою паперового скотча. Липкий шар сітки призначений для приклеювання на поґрунтовану основу. Має запобіжну поліетиленову плівку, для запобігання передчасного приклеювання.
Для підключення до мережі має приєднаний силовий кабель перетином 3*1 кв. мм. Клас герметичності з'єднання - IPX7.
Умови монтажу та експлуатації
Температурний діапазон:
- при монтажі та прокладці: не нижче - 5 °С;
- при експлуатації (фіксований монтаж): від - 40° С до + 50 °С;
- радіус вигину: не менше 6 діаметрів кабелю;
- зусилля розтягування: не більше 120 Н;
- стійкість до деформації зусиллям, для кабелів класу М1: не більше 600 Н.
Стандарти/ТУ
ТУ У 31.3-05758730-029:2005; МЭК 800
ТУ У 31.3-05758730-029:2005;
ТУ У 27.5-05758730-084:2013;
МЕК 800
Електричні характеристики
| № | Площа обігріву | Артикул | Розміри, м | Потужність при 230 В, Вт | Опір, Ом | Ціна, грн |
| 1 | 0,5 м кв. | 0918055 | 1 х 0,5 | 80 | 661 | Дізнатися ціну |
| 2 | 0,75 м кв. | 0918056 | 1,5 х 0,5 | 120 | 447 | Дізнатися ціну |
| 3 | 1 м кв. | 0918057 | 2 х 0,5 | 160 | 330 | Дізнатися ціну |
| 4 | 1,5 м кв. | 0918058 | 3 х 0,5 | 240 | 220 | Дізнатися ціну |
| 5 | 2 м кв. | 0918059 | 4 х 0,5 | 320 | 165 | Дізнатися ціну |
| 6 | 2,5 м кв. | 0918060 | 5 х 0,5 | 400 | 135 | Дізнатися ціну |
| 7 | 3 м кв. | 0918061 | 6 х 0,5 | 480 | 107 | Дізнатися ціну |
| 8 | 3,5 м кв. | 0918062 | 7 х 0,5 | 560 | 94,5 | Дізнатися ціну |
| 9 | 4 м кв. | 0918063 | 8 х 0,5 | 640 | 83,4 | Дізнатися ціну |
| 10 | 5 м кв. | 0918064 | 10 х 0,5 | 800 | 66,6 | Дізнатися ціну |
| 11 | 6 м кв. | 0918065 | 12 х 0,5 | 960 | 55,1 | Дізнатися ціну |
| 12 | 7 м кв. | 0918066 | 14 х 0,5 | 1120 | 47,5 | Дізнатися ціну |
| 13 | 8 м кв. | 0918067 | 16 х 0,5 | 1280 | 41,4 | Дізнатися ціну |
| 14 | 10 м кв. | 0918068 | 20 х 0,5 | 1600 | 33 | Дізнатися ціну |
| 15 | 12 м кв. | 0918069 | 24 х 0,5 | 1920 | 27,5 | Дізнатися ціну |
| 16 | 14 м кв. | 0918070 | 28 х 0,5 | 2240 | 23,6 | Дізнатися ціну |
Відхилення від електричного опору не перевищує мінус 5% і плюс 10%.
Електричний опір екрана постійному струму, перелічений на 1 км довжини і температуру 20 °С - не більше 34,5 Ом.
Електричний опір ізоляції виробу, виміряний протягом 60 секунд напругою 1000 Вольт, при температурі 20 °С - не менш 1 МОм.
Детальніше: https://woks.ua/
Маркування
2х (питомий електричний опір жили Ом/м) HEATING CABLE WOKS 10 ODESKABEL MAX 90 °C
Масо-габаритні характеристики
Розрахунковий діаметр кабелю (довідковий), мм: 4,2.
Розрахункова маса кабелю (довідкова), кг/км: 24,2.
