Кабель радіочастотний РК 50-3-а90В

Кабель радиочастотный РК 50-3-а90В

Застосування

Кабелі призначені для внутрішньої прокладки в системах охоронної сигналізації і відеоспостереження, систем ефірного і супутникового телебачення, для передачі радіочастотного сигналу від приймальної антени до телевізора, та комутації приладів в діапазоні частот від 5 до 3000 МГц.

Типова конструкція

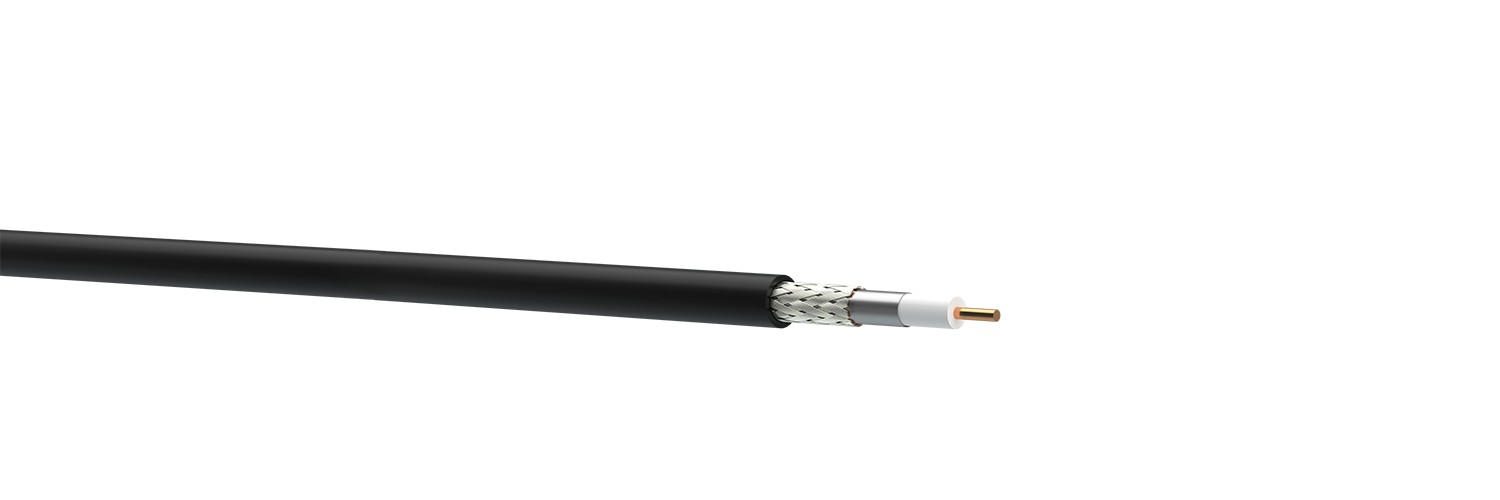

Структура кабелю

1. Внутрішній провідник: одножильний мідний діаметром 1,05 мм.
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник: алюмополімерна стрічка + обплетення (90 %) з мідних луджених дротів.
4. Оболонка: ПВХ пластикат.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.

Стандарти/ТУ

ТУ У 31.3-05758730-021-2003

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C Частота, кГц Значение
Випробувальна напруга протягом 1 хв, кВ
- між внутрішнім і зовнішнім провідником
0,05 2,0
Електричний опір внутрішнього провідника, Ом/км, не більше пост. струм 21
Хвильовий опір, Ом Від 5 000 до 3 000 000 50 ± 2,5
Робоча ємність, пФ/м Від 0,8 до 1,0 82,5 ± 10
Коефіцієнт загасання, номін., дБ/100м 200 000
1 000 000
15,3
33,5

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
РК 75-7,2-а60П 4,95 37
